7×16m钢筋混凝土T梁桥施工CAD图纸(26张)

  • 位置:广东
  • 使用性:人行桥
  • 跨径大小和多跨总长:16,112m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

设计荷载:汽—20级 挂—100
桥宽7.5米 行车道宽6.5米
水泥混凝土桥面

说明书
大桥全桥工程数量表
大桥桥位平面图

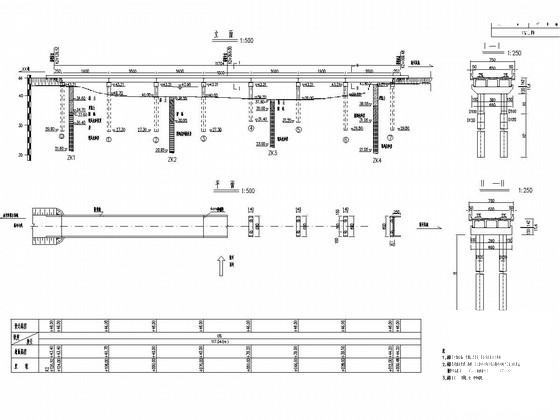

大桥桥型布置图

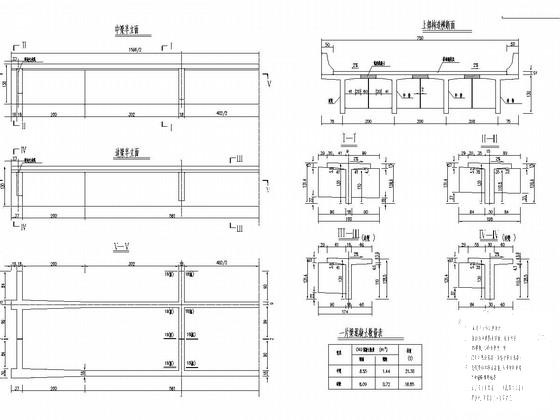

上部构造布置图
主梁骨架钢筋构造图
主梁钢筋布置、主梁骨架钢筋接头和弯折构造图
主梁行车道板钢筋构造图
主梁横隔板及接头钢筋构造图
桥面铺装钢筋构造图
桥面连续钢筋构造图
桥台一般构造图
桥墩一般构造图
桥台台帽钢筋构造图
桥墩墩帽钢筋构造图
桥台桩基钢筋构造图
桥墩墩柱钢筋构造图2
桥台背墙、耳墙钢筋构造图
桥墩挡块钢筋构造图

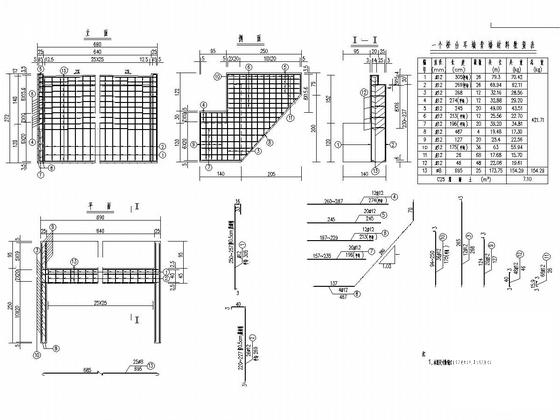

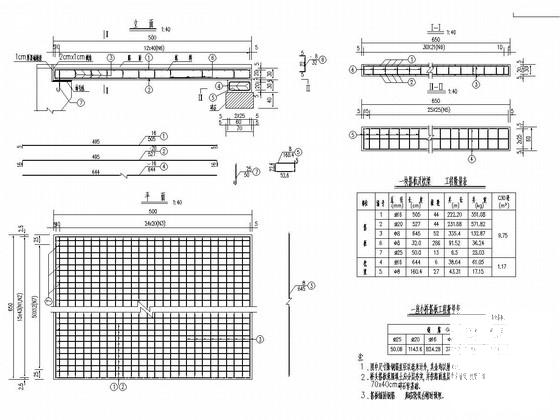

搭板钢筋构造图
桥梁防撞墙钢筋构造图
伸缩缝一般构造图
支座垫块构造图
橡胶支座构造图

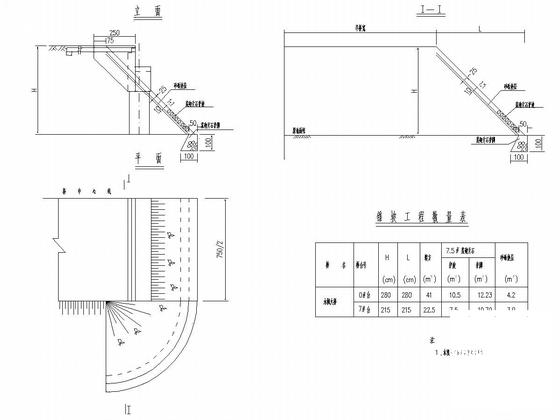

桥台锥坡构造图
……
共计26张

搭板钢筋构造图

桥型布置图

桥台耳背墙钢筋构造图

桥台锥坡构造图

伸缩缝构造图

橡胶支座构造图

支座垫块构造图

主梁钢筋布置、主梁骨架钢筋接头和弯折构造图

主梁横隔板及接头钢筋构造图

主梁行车道板钢筋构造图

桥面连续钢筋构造图
