单幅一孔16m钢筋混凝土T梁桥施工图纸cad构造图及桥面布置图

附件详情

环境类别：Ⅰ类 设计安全等级：二级
设计基准期：100年 车辆荷载：公路-Ⅱ级
桥梁全长：21.04m 桥宽：18m
防震等级：Ⅷ级 洪水设计频率：按五十年一遇设计
标准横断面布置：18m=0.5m护栏+17m机动车道+0.5m护栏。
本项目桥跨布置为单幅一孔16m钢筋砼T梁桥。桥涵宽度按18m宽路基预留。预制T梁高1.3m，中梁宽1.35m，边梁宽1.55m，湿接缝宽0.456m,全桥中梁8片，边梁2片。下部结构为桥台采用桩柱式桥台。
桥面横坡：2%（由盖梁形成）。

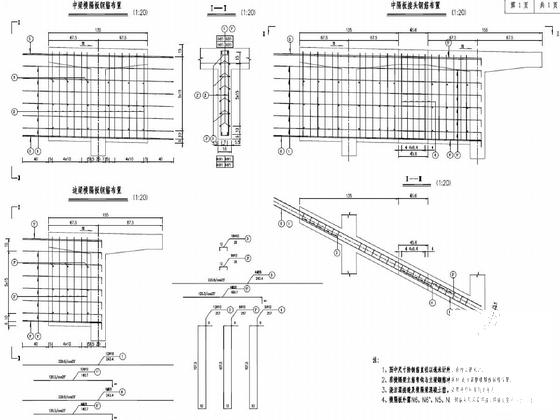

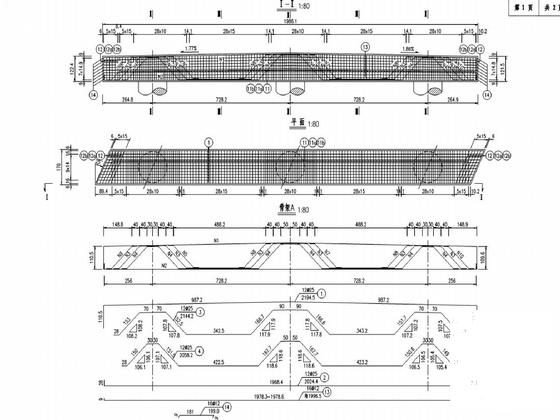

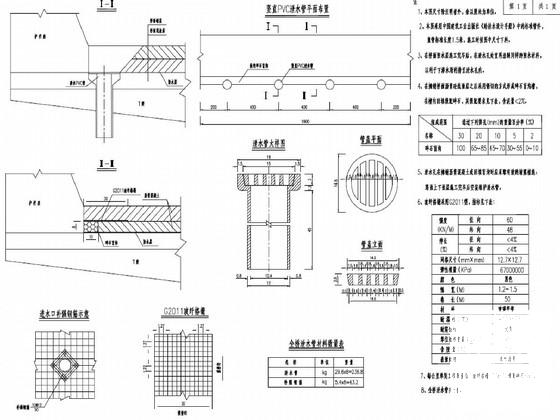

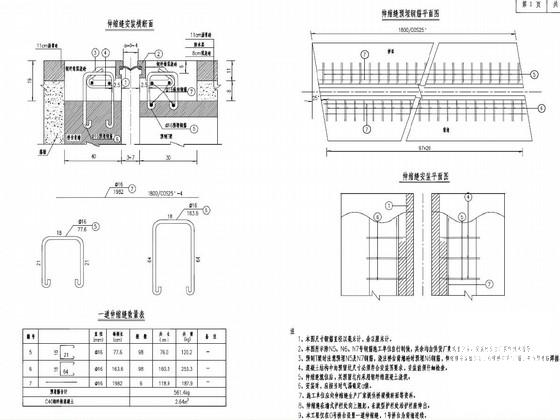

【图纸内容】 设计说明 ；全桥工程数量表；桥位平面图；桥型布置图；桩位坐标图；T梁标准横断面；T梁中梁一般构造图；T梁边梁一般构造图；T梁梁肋钢筋构造图；T梁翼缘板钢筋构造图；T梁中横隔板钢筋构造图；T梁端横隔板钢筋构造图；T梁横隔板工程数量表；T梁桥面现浇层钢筋构造图（α=25°)；桥台一般构造图；桥台盖梁钢筋构造图；桥台背墙钢筋构造图；桥台左耳墙钢筋构造图；桥台右耳墙钢筋构造图；桥台桩基钢筋图；桥台搭板一般构造图；桥台搭板钢筋构造图；支座安装示意图；垫石、挡块钢筋构造图；桥面泄水管构造图；防撞护栏钢筋构造图；伸缩缝构造图；背墙连续钢筋构造图；桥台桩基检测管布置图、1：2000公路带状地形图
……
共计30张，2月
