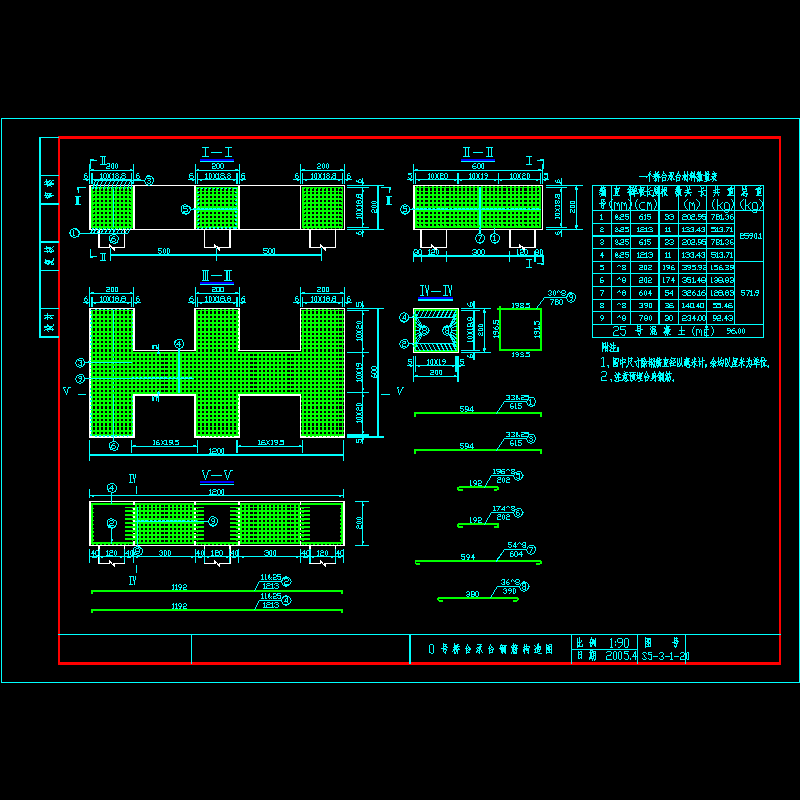

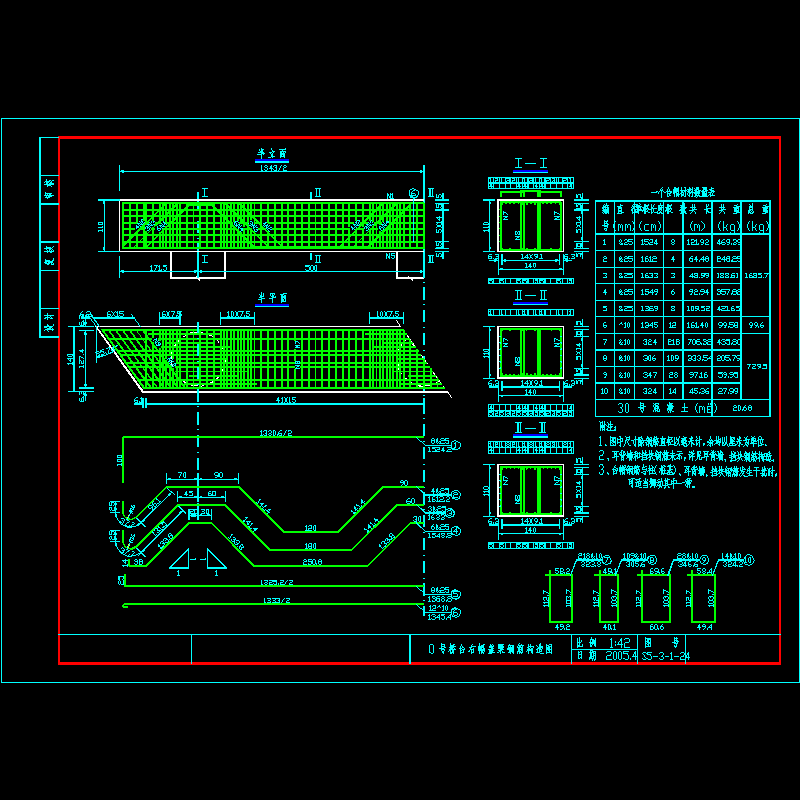

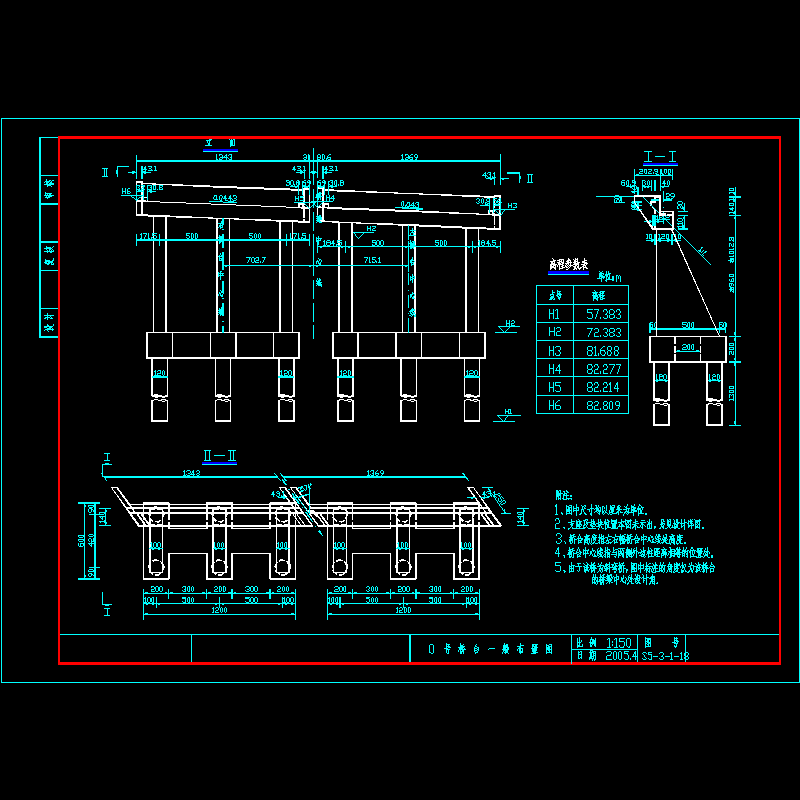

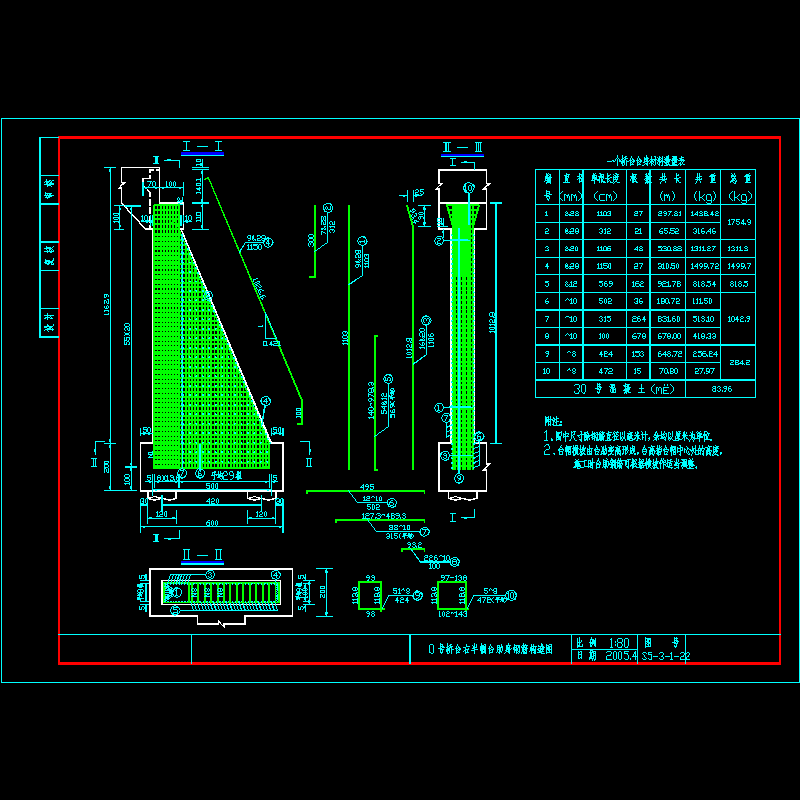

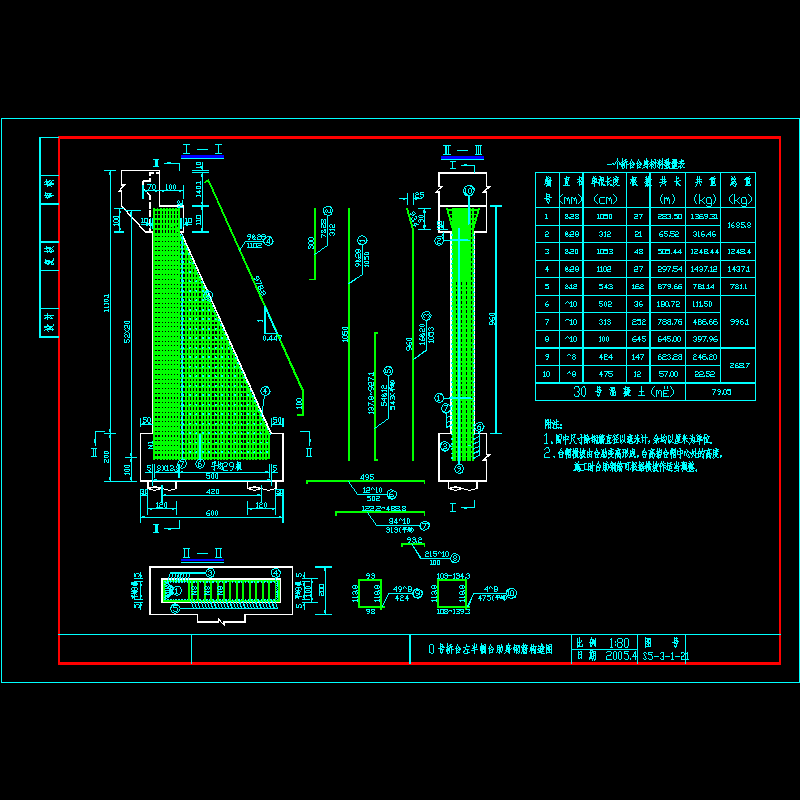

3跨16m钢筋砼T梁桥全桥CAD施工图纸（53张）.dwg

bbnnxx · 发表于 2020-9-29 18:34:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

技术标准：　　 1、通航净空：无通航要求。　　 2、桥梁纵坡：0.855 %。　　 3、设计荷载：汽车-超20级；验算荷载：挂车-120级　　 4、桥面宽度：净2×(0.5 10 0.5)米和中央分隔带0.5米　　 5、设计洪水频率：1/100，计算水位标高：78.299m 　　 6、设计行车速度：60km/h 　　 7、地震基本烈度：按Ⅵ度进行抗震设防　　...... 　　设计要点：　　 1、上部构造采用3跨16m钢筋砼T梁组成，每跨半幅6片T梁，梁肋上行车道板半幅3跨连续现浇，0号台至3号台为一联，在桥台上设伸缩缝，桥台背墙和T梁之间预留缝宽斜长6厘米，伸缩缝均采用C-40型伸缩缝装置，桥面横坡为按路面设计横坡6.0%而定，由墩台盖梁构成。桥面两侧设宽为0.5米的钢筋砼防撞墙。　　 2、基础全为钻(冲)孔灌注桩，均按嵌岩桩设计，桩底沉渣不大于5cm，并严格按施工规范进行控制。桥台桩径均为120cm，桥墩桩径均为130cm，桥台半幅为桩基接承台，三肋式台，桥墩半幅为三柱式桥墩，柱的直径为120cm。台后填土为透水性材料，压实度符合公路路基施工规范要求。支座设置为板式橡胶支座（桥墩）和四氟滑板支座（桥台）。　　...... 　　设计于2005年，共53张CAD设计图。
