4x32m现浇箱梁曲线匝道桥全桥CAD施工图纸（47页）(cad设计图)(dwg)

woshi2020 · 发表于 2020-6-22 22:08:49

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

说明
桥位平面图
全桥主要工程材料数量表

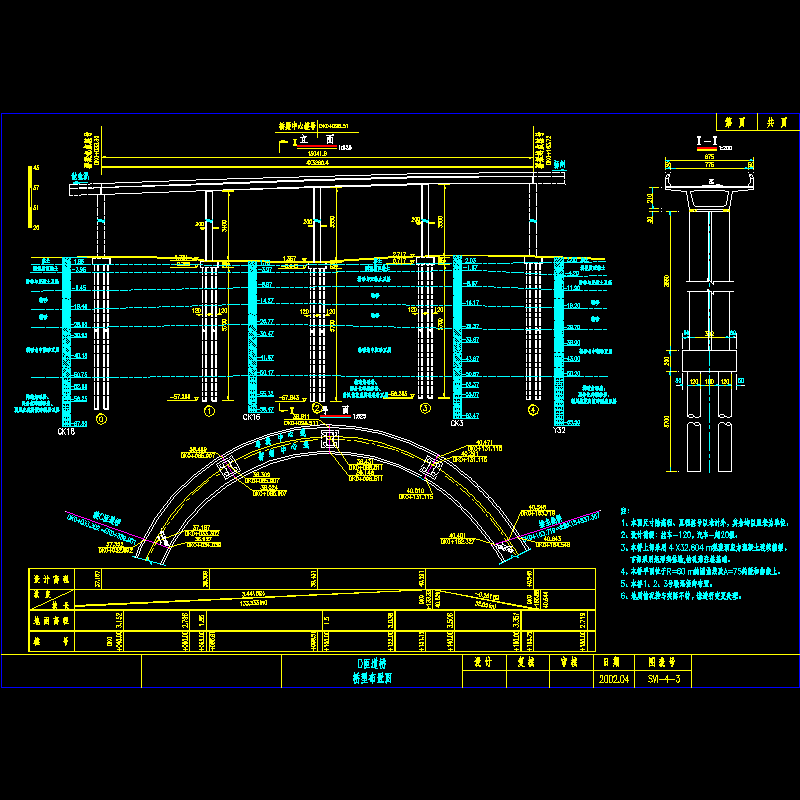

桥型布置图
典型横断面图
桩位坐标布置图

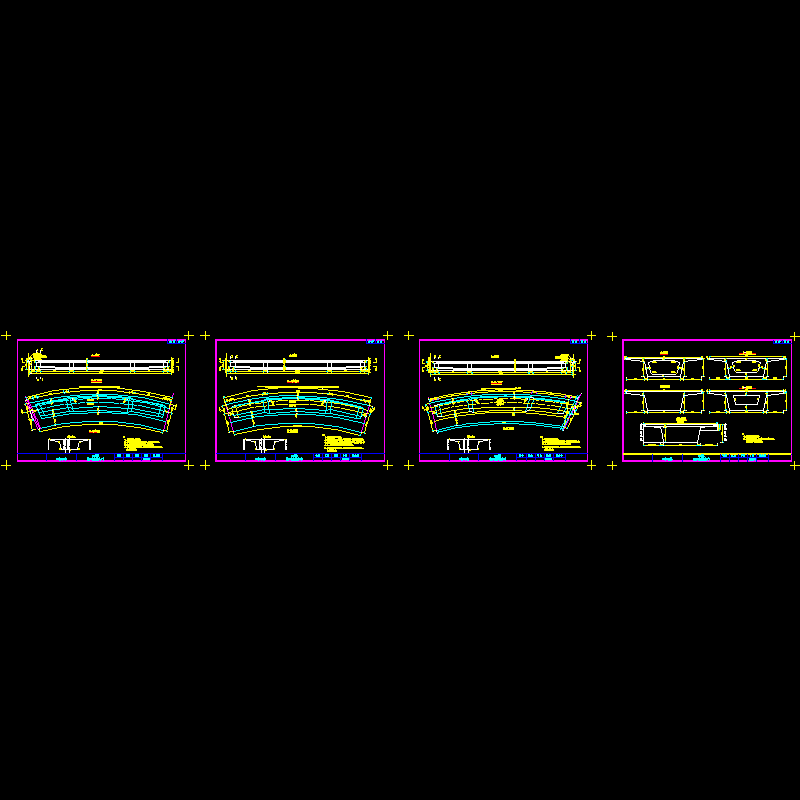

箱梁一般构造（一）～（四）
箱梁预应力钢束构造（一）～（十）
箱梁预应力钢束张拉次序图
箱梁封锚钢筋图

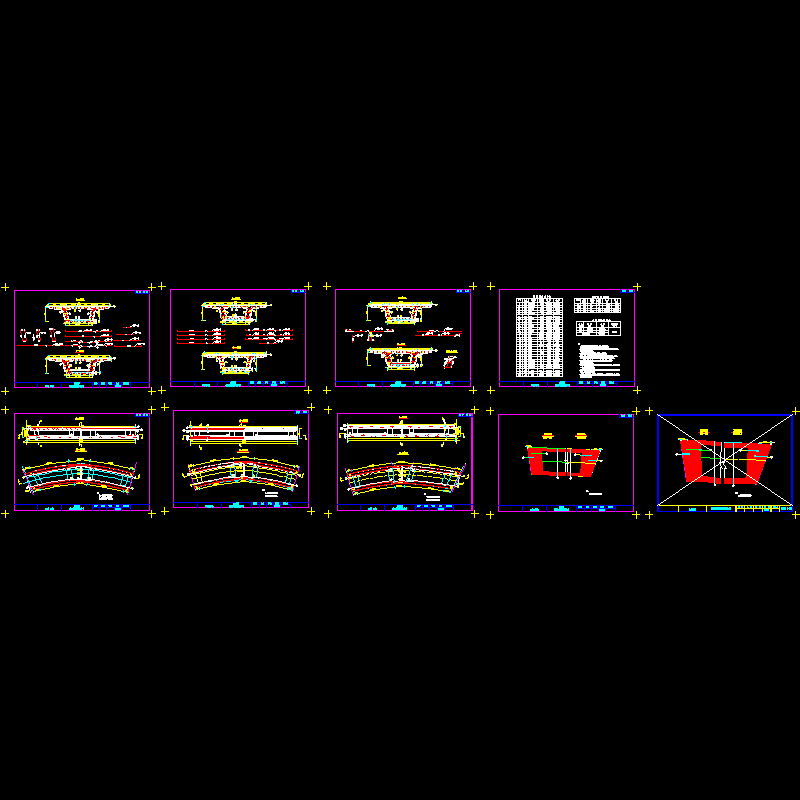

箱梁普通钢筋构造（一）～（八）
端横隔梁钢筋构造（一）～（四）
中横隔梁钢筋构造

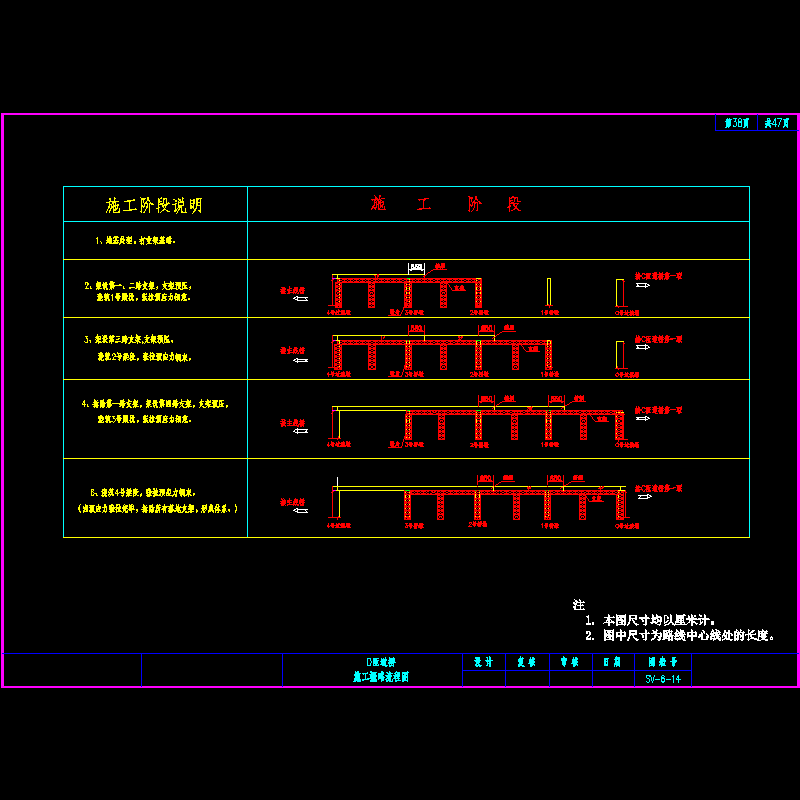

施工概略流程图
护栏钢筋构造
桥面排水构造（一）～（二）
桥墩一般构造
桥墩基桩钢筋构造
桥墩承台钢筋构造
桥墩墩身钢筋构造（一）～（二）
支座垫石布置及梁底楔块构造

附件详情

技术指标：
1.车辆荷载：汽车－超20级；挂车－120。
2.匝道设计车速：35km/h。
3.地震基本烈度：7度。
......
设计要点：
1.上部结构跨径组合为：(4x32.604)m，共一联，桥宽8.66~8.75m，桥长130.417m；采用单箱单室截面，梁高210cm，顶、底板厚25cm，跨中及支点附近腹板厚度分别为40cm和60cm。
2.下部结构采用200×382cm的矩形墩，基础为4Φ120cm的双排桩，桩顶设厚200cm的承台。
......
设计于2002年，共43张CAD设计图。

护栏钢筋构造

桥面排水构造

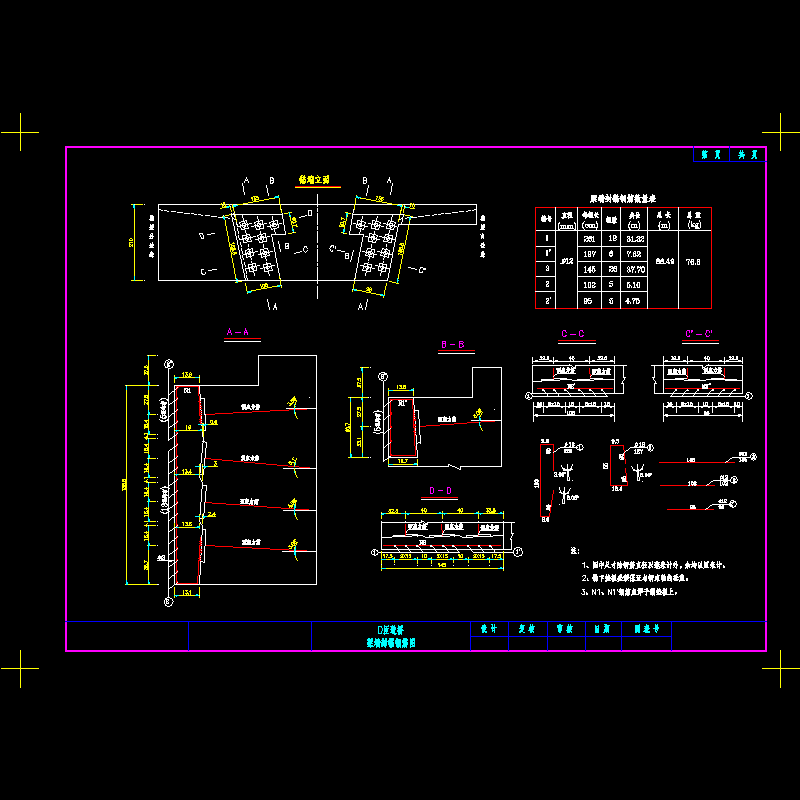

梁端封锚钢筋图

支座垫石布置及梁底楔块构造
