跨河满堂支架法2X25m等高度现浇箱梁桥设计图纸69张CAD

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明、桥位桥型图、桥台图、桩基钢筋构造图、桥墩图、主梁钢筋图、横梁图、桥面铺装及排水图、桥头搭板图、伸缩缝构造图、人行道板及栏杆图、防撞护栏图、桥梁照明图、工程数量汇总表

……

设计依据：《公路桥梁设计通用规范》(JTG D60-近代)

跨越规划河道。桥梁平面线形为曲线。辅道匝道桥由辅道和砸道交叉形成。辅道中心线与规划河道中线夹角约为60度，为斜交桥。桥梁形式采用2X25m现浇混凝土箱梁，采用满堂支架法施工。主梁采用等高度钢筋混凝土连续箱梁桥，梁高为1.6米。箱梁横断面为单箱二室，辅道处箱梁底板宽9.75米，两侧挑臂各1.5米；匝道处箱梁底板宽7.75米，两侧挑臂各1.5米；辅道与匝道相交处箱梁横断面为单箱四室，箱梁底板宽为变宽截面，两侧挑臂各1.5米；箱梁均采用C40混凝土现浇。F1支点为单点支承，主梁中横梁配置了预应力钢束，按A类构件设计。桥面铺装总厚15cm，找平层混凝土厚5cm 防水混凝土厚10cm，采用C40混凝土现浇，设一层冷轧带肋钢筋网片。1＃、2＃桥台基础为桩接盖梁形式，桩基采用^1.4m钻孔灌注桩，桩顶设盖梁，盖梁高150cm。盖梁均采用普通钢筋混凝土梁。1#桥墩基础为为多柱式墩柱，墩柱为^1.40m圆柱，下接^1.6m钻孔灌注桩。F1桥墩采用^1.80m墩柱接承台结构。F0桥台采用钢筋混凝土重力式桥台。

……

共计69张CAD，设计于近代年。

桥型布置图

桥墩一般构造图

墩顶中横梁钢筋构造图

桥面铺装及桥面排水构造图

人行道栏杆构造图

箱梁钢筋构造图

ql-07 桥位平面图.dwg

ql-08-09 桥型布置图.dwg

ql-10 全桥桩基座标图.dwg

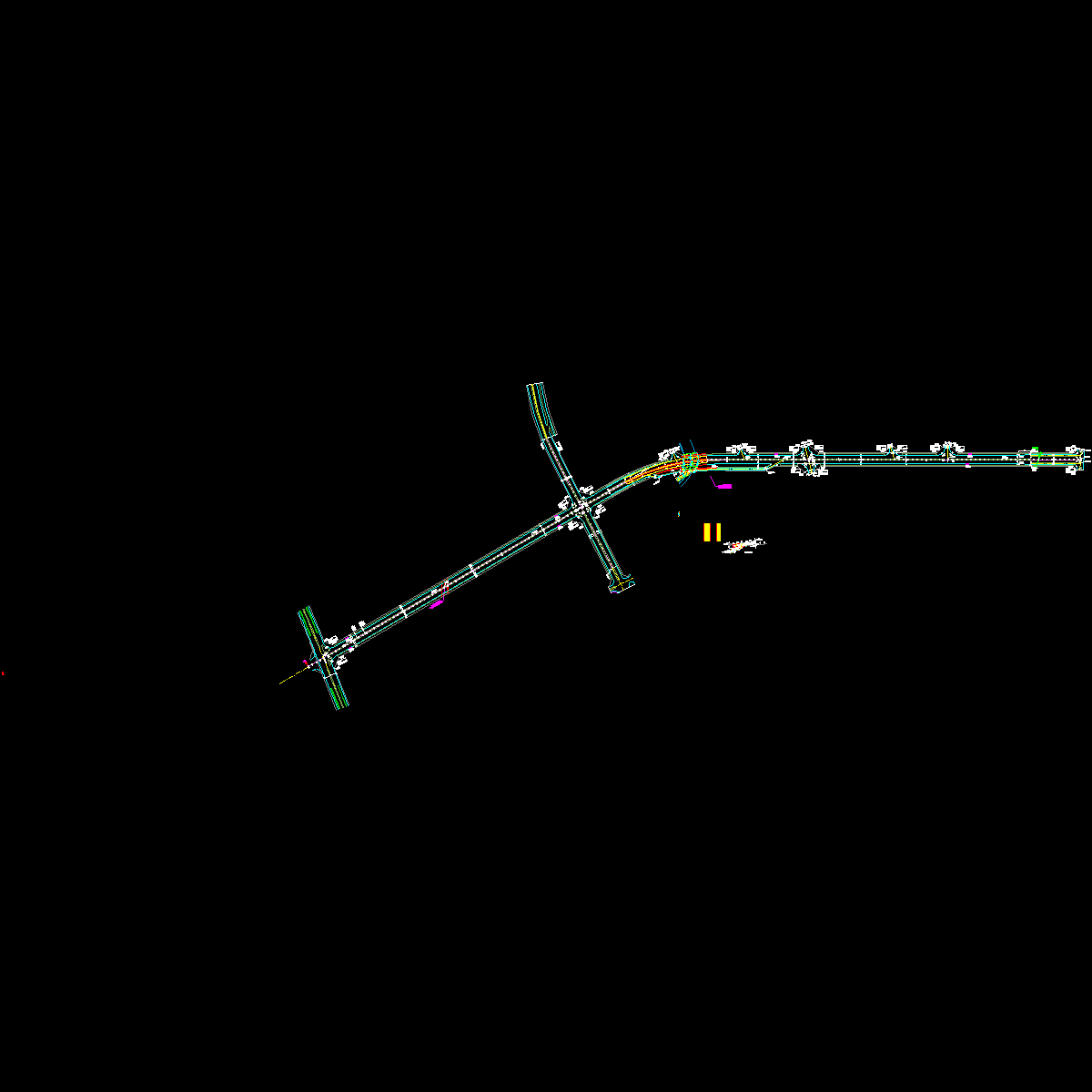

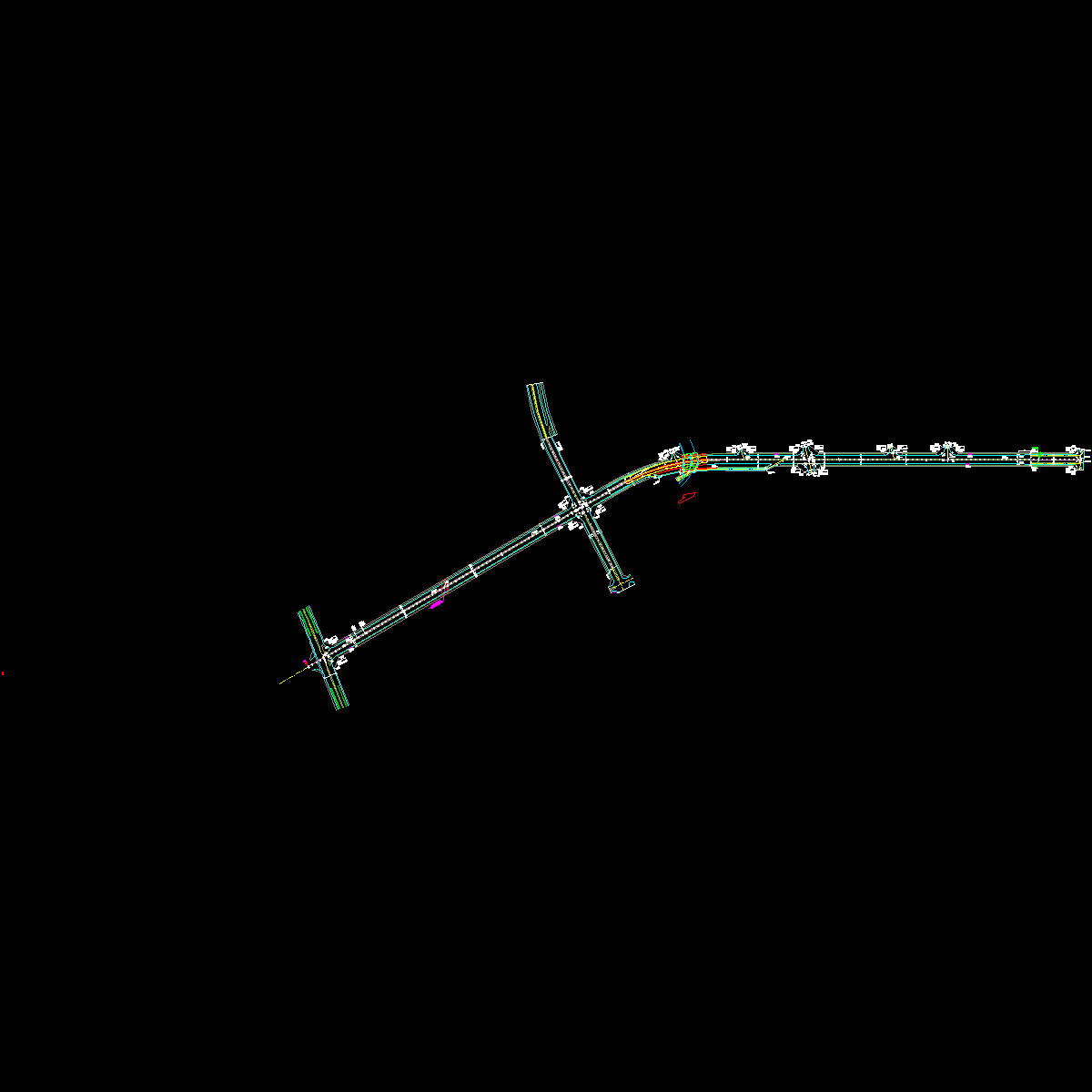

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
