[CAD]2x25m钢箱梁天桥设计施工图纸.dwg

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 资料目录
• 施工图设计说明
• 工程数量表
• 桥位平面图
• 桩基坐标图
• 桥型布置图
• 桥台一般构造图
• 桥墩一般构造图
• 桥台桩基构造配筋图
• 桥台钢筋图
• 桥墩墩柱及桩基钢筋图
• 主桥钢梁构造图（一）
• 主桥钢梁构造图（二）
• 主桥钢梁构造图（三）
• 人行栏杆构造图
• 桥头搭板钢筋构造图

附件详情

桥梁概况：
本册图纸为2x25m钢箱梁设计图纸。
......
设计荷载：
栏杆：竖向力1.2kN/m，水平力2.5kN/m。
风载：基本风压900Pa。
地震荷载: 采用地震动峰值加速度0.10g。
......
结构设计：
主桥全宽4.0m。桥面宽度组成：0.25m（踢脚) 3.5m（人行步道） 0.25m（踢脚)。
本天桥主桥全长56.84m(算至桥台耳墙末端)。跨径布置为：25m 25m。
主桥桥墩下部结构为1.0m钢筋混凝土独柱墩，墩顶设圆板式橡胶支座。
桥台采用桩接盖梁式轻型台，盖梁高度为1.2m。
......
设计于2010年，共16张CAD设计图。

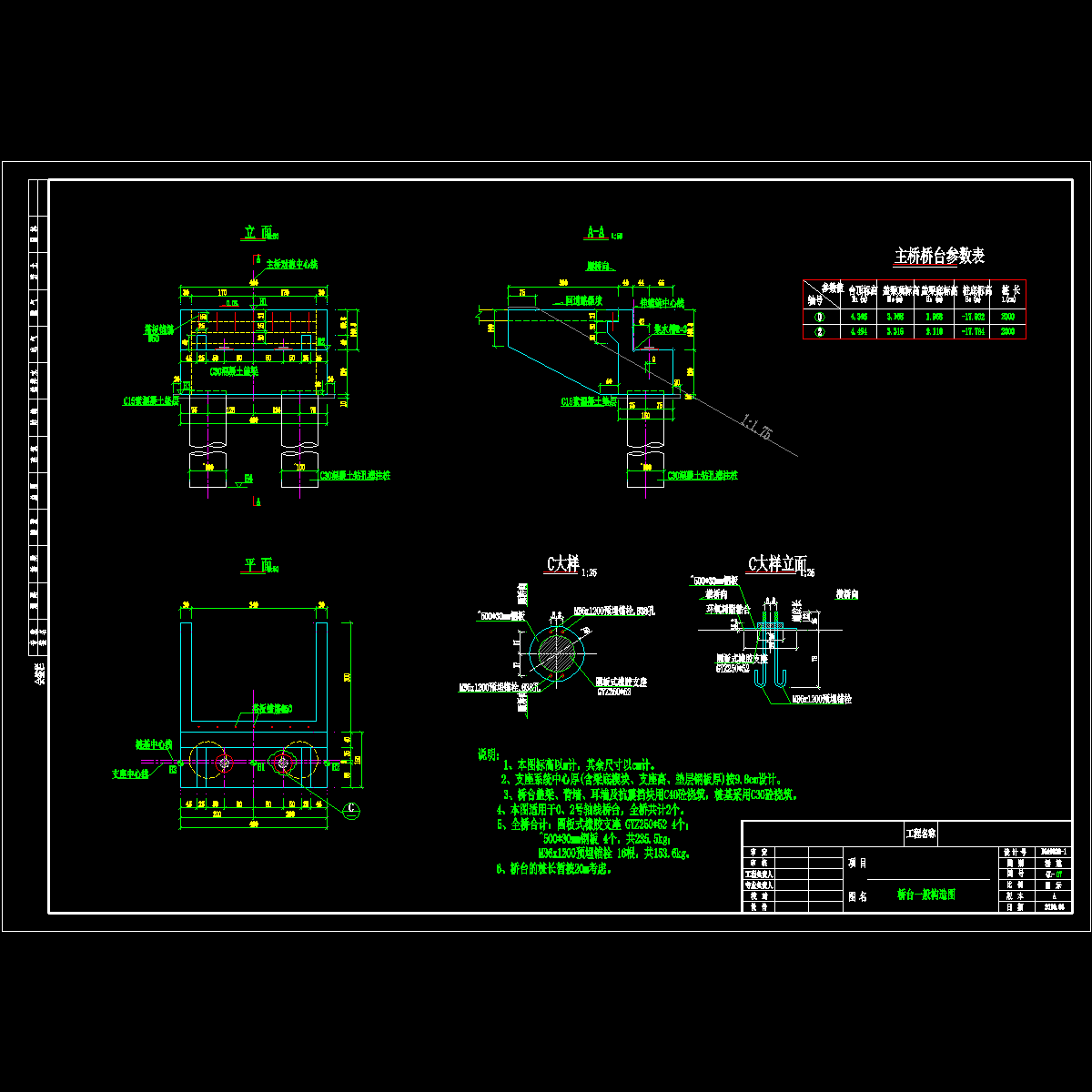

桥台一般构造图

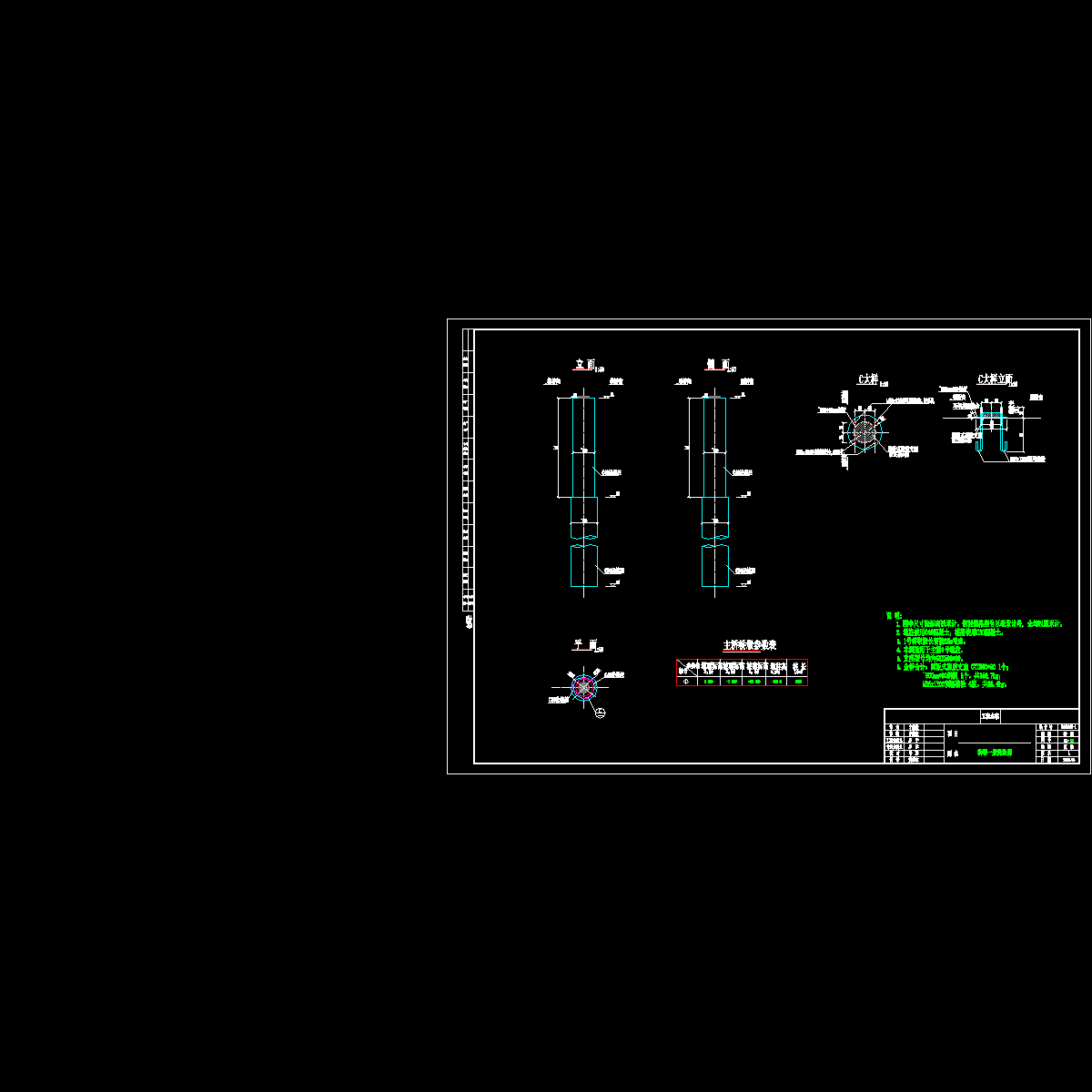

桥墩一般构造图

人行栏杆构造图

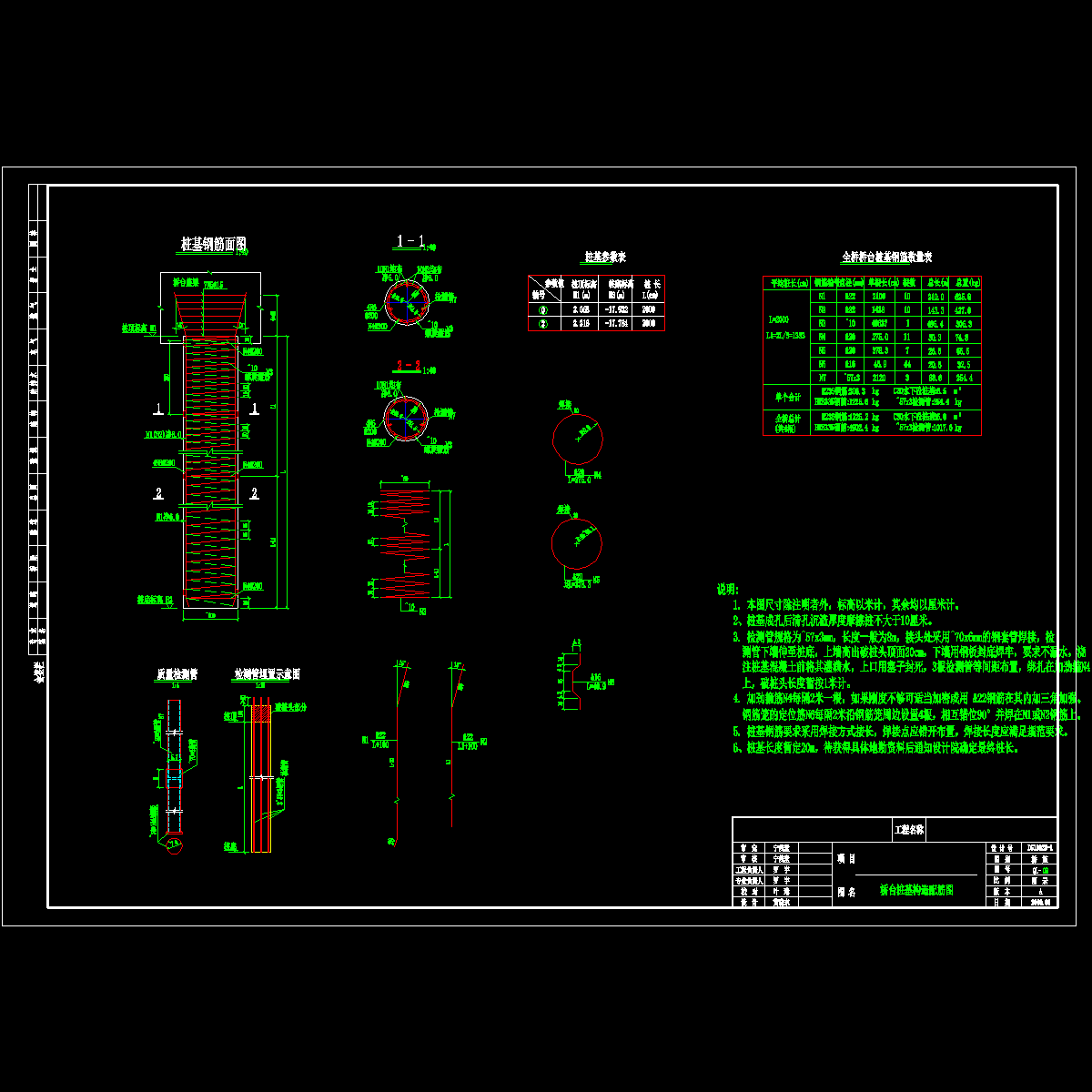

桥台桩基构造配筋图

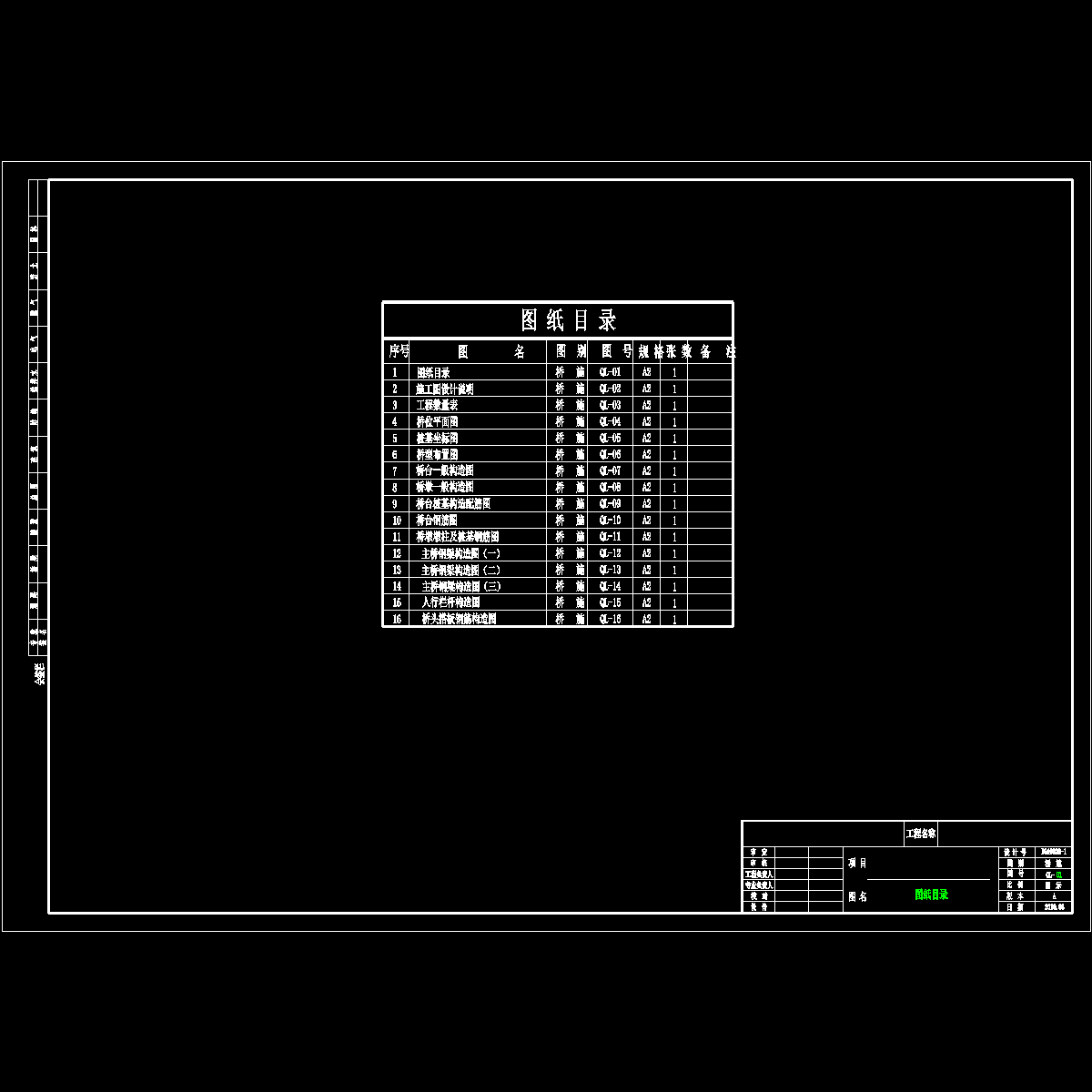

ql-01 图纸目录.dwg

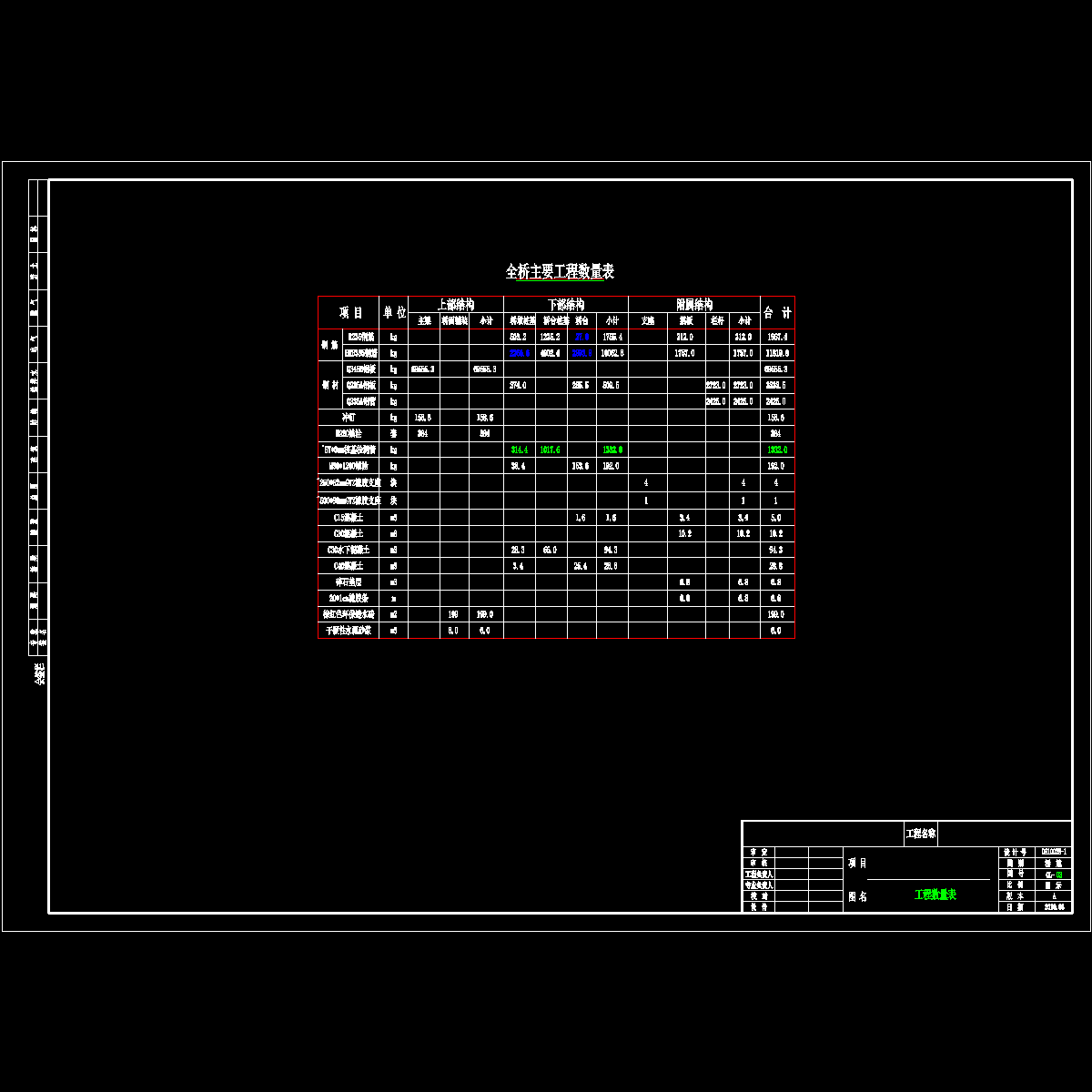

ql-03 工程数量表.dwg

ql-07 桥台一般构造图.dwg

ql-08 桥墩一般构造图.dwg

ql-09 桥台桩基构造配筋图.dwg

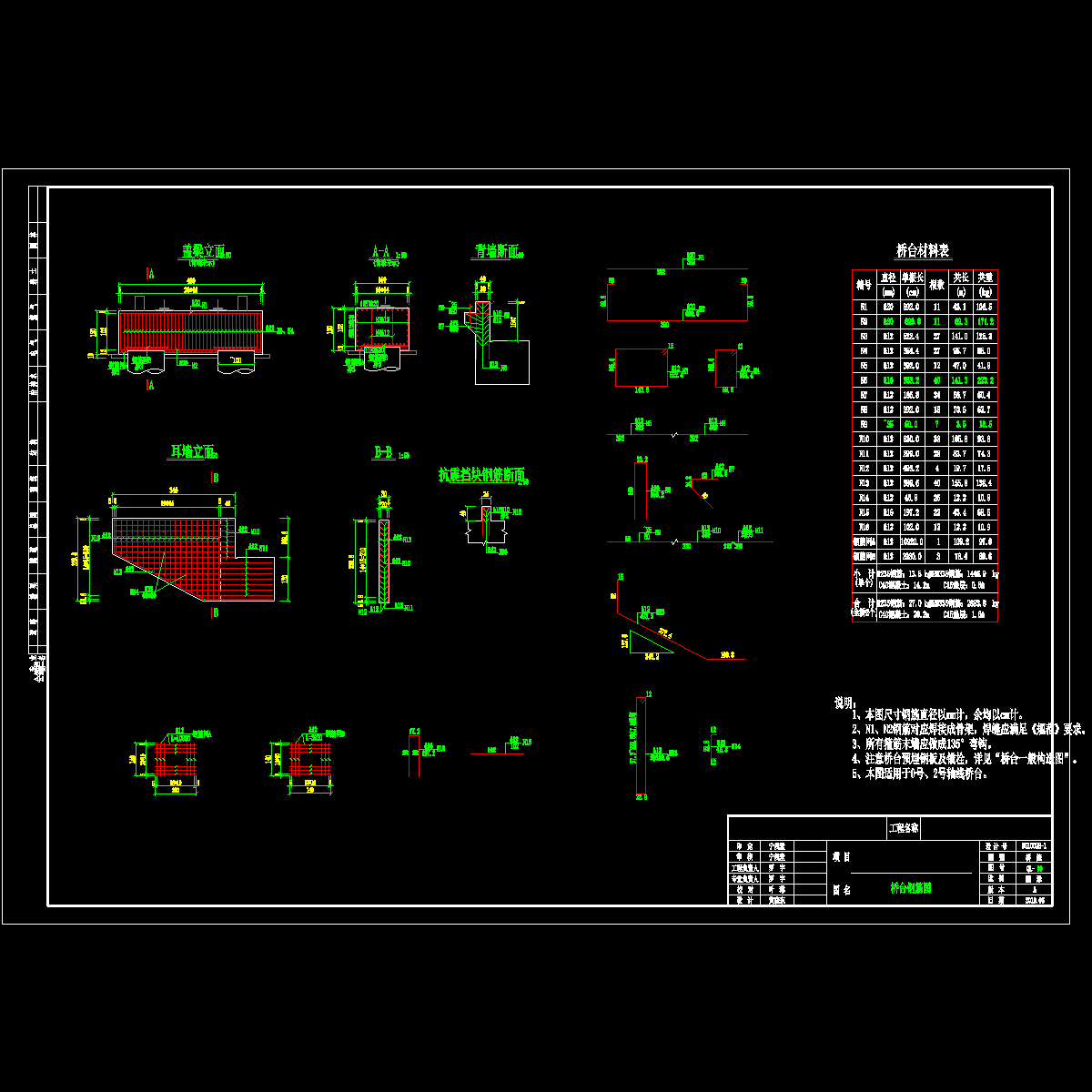

ql-10 桥台钢筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
