位置：重庆
-
设计年代：近代
-
使用性：人行桥
-
行车道位置：上承式桥
-
承重构件受力情况：梁桥
-
使用年限：永久性桥
-
材料类型：钢桥
该附件为：
环形等截面钢箱梁交叉口过街天桥初设图2021
，格式为DWG WORD，包含：初步
设计说明
初设图，节点清晰，同类工程可下载参考。
一、项目概要：
-
本项目位于xx路与xx大道交叉口处，现状路口为信号控制交叉口，高峰时段拥堵较严重，安全隐患问题突出。为降低人行对车行交通的干扰，缓解该处交通压力，通过对道路交叉口进行改造的同时，新建人行天桥过街设施，解决原有人行横道系统存在的安全隐患，保证行车顺畅及行人安全。
-
天桥平面采用环形布置，主梁全长141.372m，跨径布置： 25.5 25.5 22 21 24 21.0 23.372m连续钢箱梁。桥面横向全宽4.0m，净宽3.8m；梯道宽2.5m，净宽2.3m。桥上设置1.0%～0.5%纵坡， 桥面设置1.0%的双向横坡。
-
天桥主梁、梯道梁均为钢结构，由钢板焊接组合而成。上部结构为等截面钢箱梁，主梁梁高1.2m，箱梁顶宽4.0m，底宽2.5m。梯道标准段梁高0.3m，宽1.2m。上部结构采用Q355C钢材。
二、主要技术指标：
-
桥宽：主桥宽：4.0m； 梯道宽：2.5m。
-
桥下净高：≥5m。
-
设计荷载：人群：主梁采用3.6KN/平方米，梯道采用4.5KN/平方米；栏杆：水平 2.5KN/m，竖向1.2KN/m。
-
横断面布置：主桥：0.1m(栏杆) 3.8m(人行道) 0.1m(栏杆)=4.0m； 梯道：0.1m(栏杆) 2.3m(人行道) 0.1m(栏杆)=2.5m。
-
桥梁安全等级：一级。
-
设计基准期：100年；设计使用年限：100年。
三、相关图片：

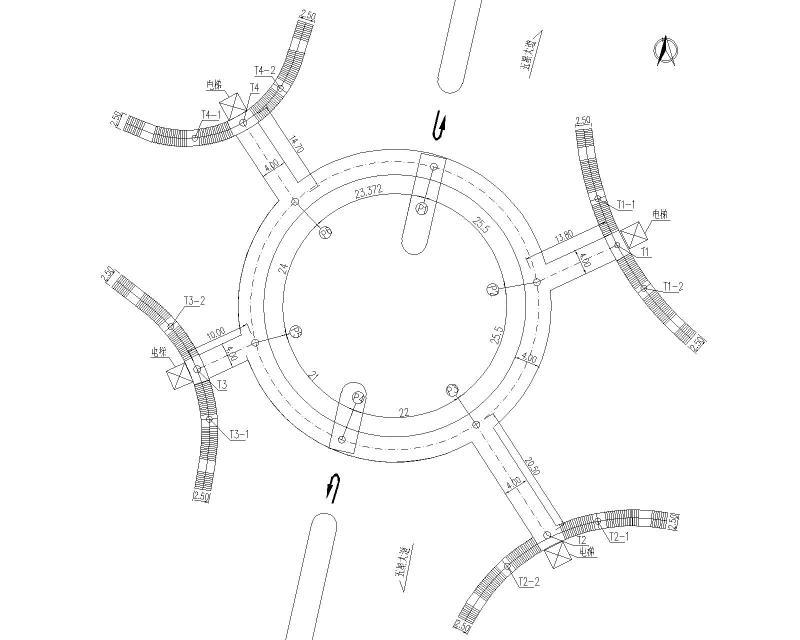

天桥平面布置图

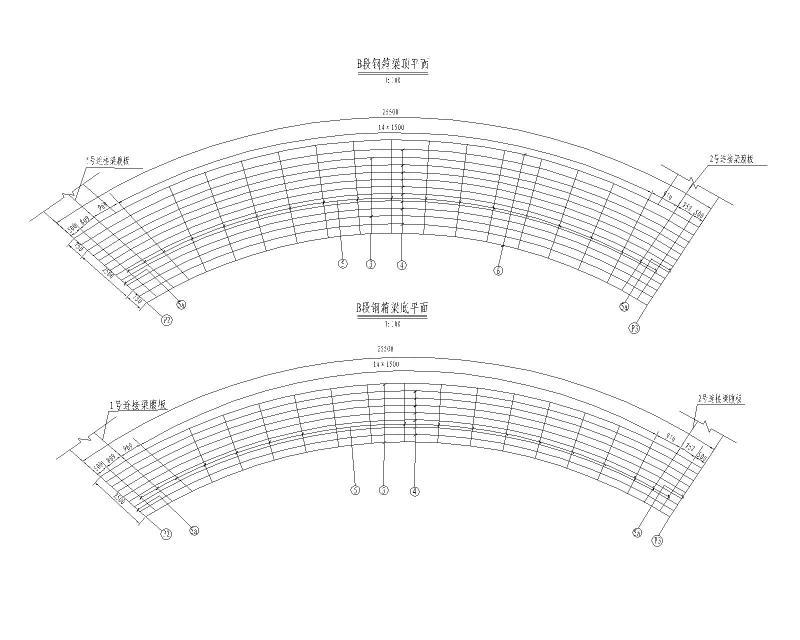

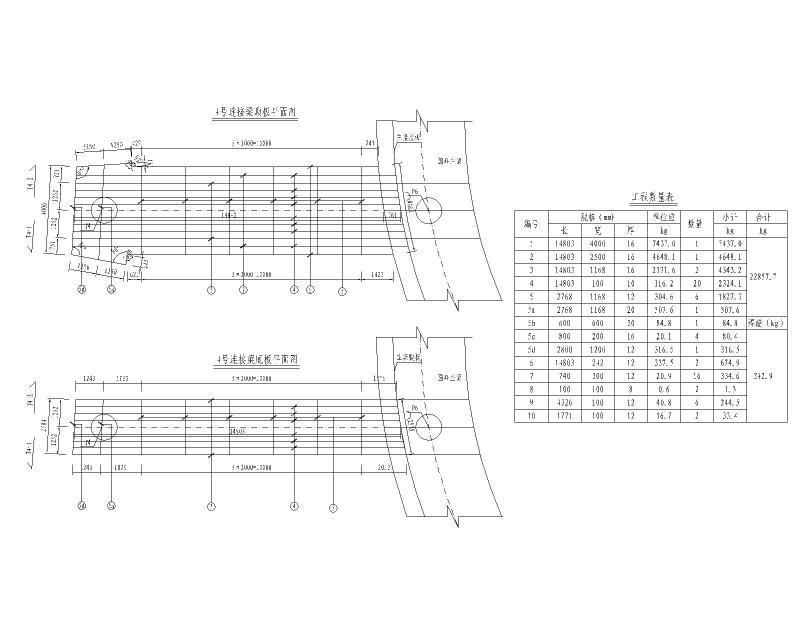

连接梁顶板平面图

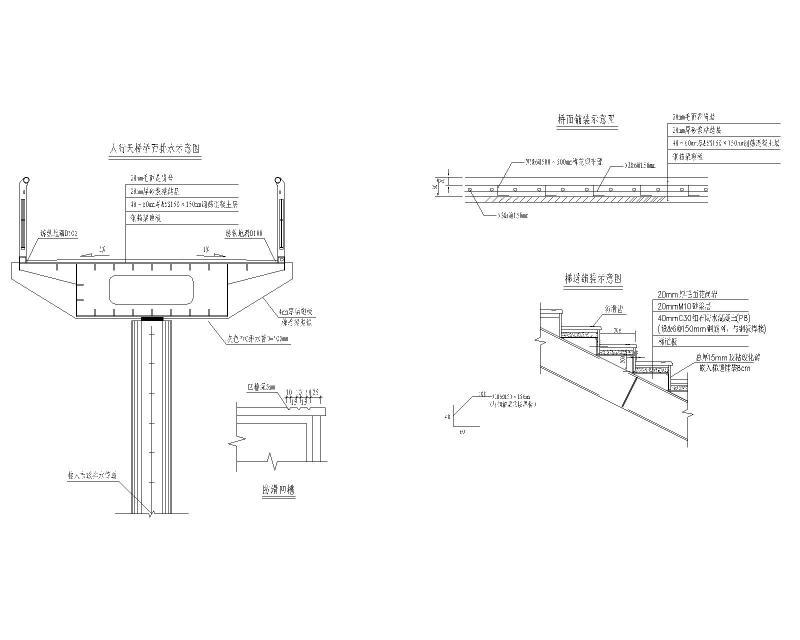

排水及铺装构造图

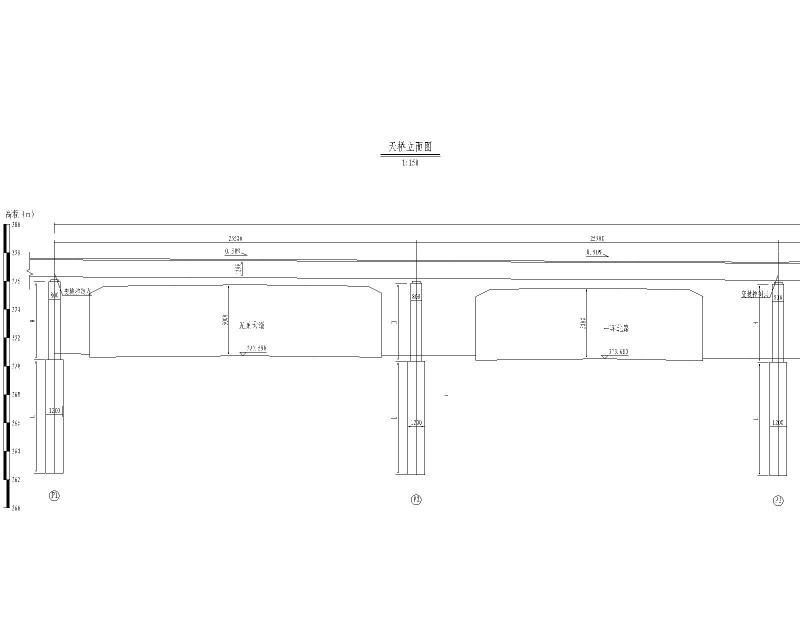

梯道立面布置图
箱梁构造图

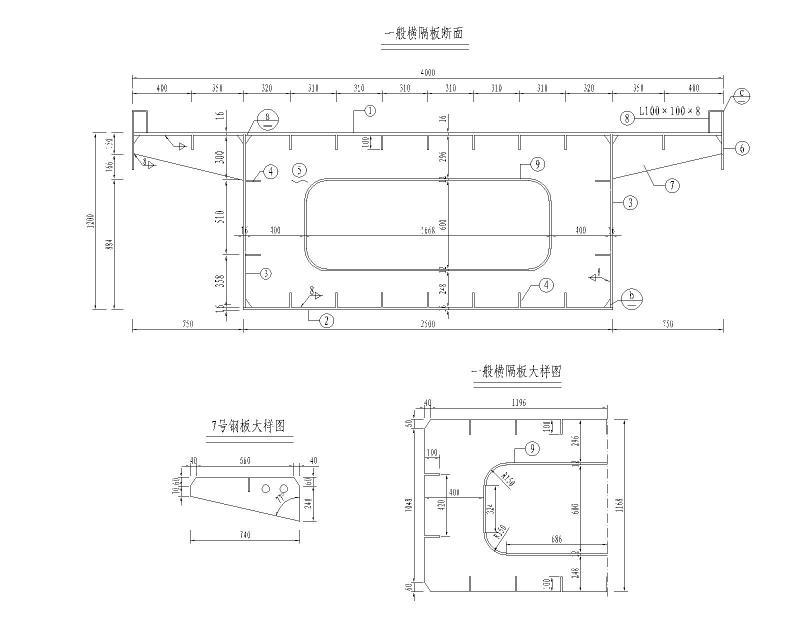

一般横隔板断面图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
