等截面斜腹板钢箱梁过街人行天桥施工图纸cad平面布置图及构造图,剖面图

[复制链接]

0

主题

0

帖子

1972

积分

超级版主

Rank: 8Rank: 8

积分
1972
发表于 2021-10-26 20:49:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 位置:重庆
  • 设计年代:近代
  • 使用性:人行桥
  • 跨径大小和多跨总长:41.2m
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢桥
该附件为: 等截面斜腹板钢箱梁过街人行天桥施工图2019 ,格式为DWG WORD,包含:施工图 施工图 设计说明 ,节点清晰,同类工程可下载参考。
一、项目概要:
  1. xx广场人行天桥位于公交站旁,此路段来往车辆较多,车速较快。周边地区人流来往密集,现状仅有一斑马线过街,存在很大的安全隐患,因此为实现人车分流,保证行人过街安全,在该路段设置人行天桥。
  2. 本项目为天桥近期 设计方案 ,垂直跨越212国道,在人行道两侧和中央分隔带立桥墩,跨径布置为(20.35 20.85)m,主梁全长41.2m。主梁桥面净宽4.0m,全宽4.2m,整体呈工字形布置,梯道净宽2.5m,全宽2.7m。
  3. 考虑远期天桥改造工艺,天桥主梁、梯道梁均采用钢箱梁结构,由钢板焊接组合而成。主梁为等截面斜腹板钢箱梁,梁高为1.1m,箱梁顶宽4.2m,底宽1.8m。1、3和4号梯道取消常规梯道墩,梯道梁梁高取值55cm,2号梯道为避开现状高压电杆采用折返提梯道,梁高取值30cm,对应梯道墩结构为钢结构桥墩,墩径为56cm。箱梁顶板、底板、腹板和墩顶加密横隔板及其余部位均采用Q355C钢。
二、设计规范:
(1)《城市桥梁设计规范》(CJJ11-近代)
(2)《城市桥梁抗震设计规范》(CJJ166-近代)
(3)《公路工程技术标准》(JTG B01-近代)
(4)《公路桥涵设计通用规范》(JTG D60-近代)
(5)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362-2018)
(6)《公路桥涵地基与基础设计规范》(JTG D63-近代)
(7)《公路钢结构桥梁设计规范》(JTG D64-近代)
(8)《钢结构设计规范》(GB 50017-2017)
三、相关图片:

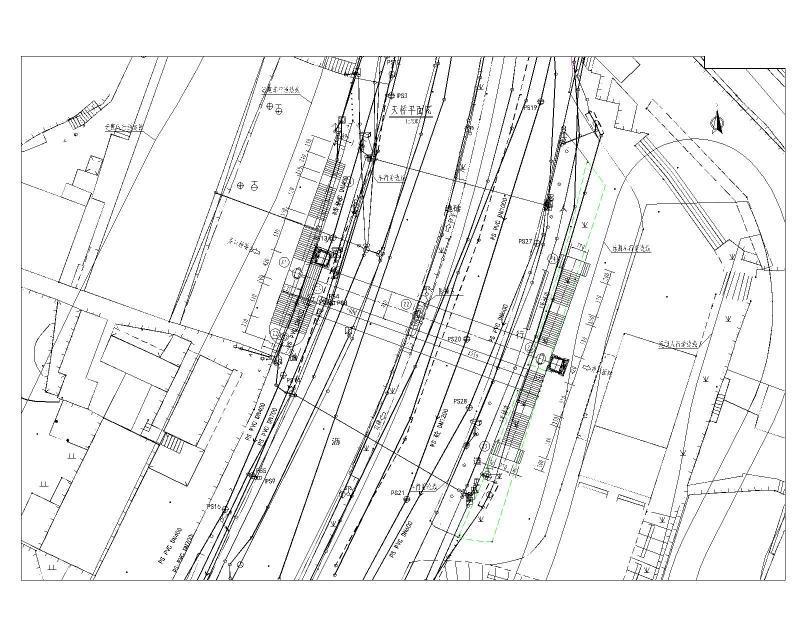

桥位平面布置图
桥位平面布置图

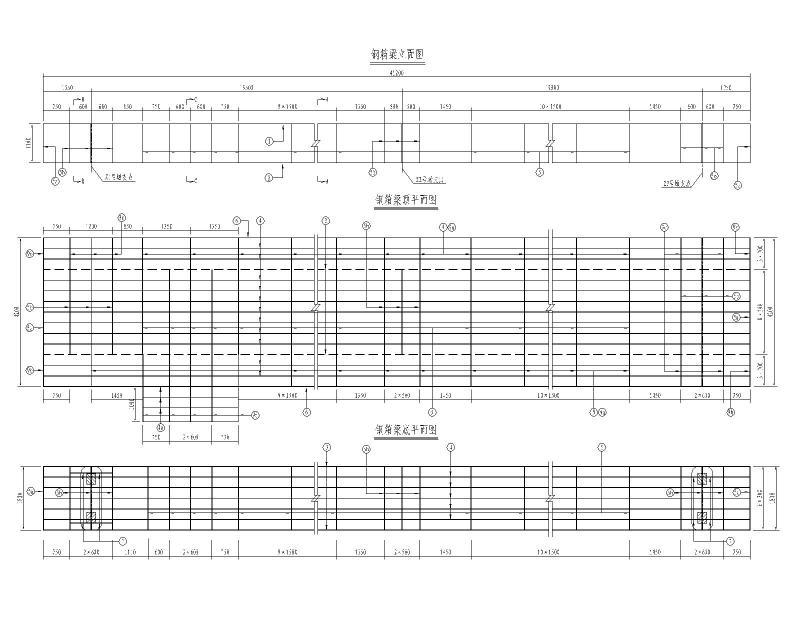

钢箱梁构造图
钢箱梁构造图

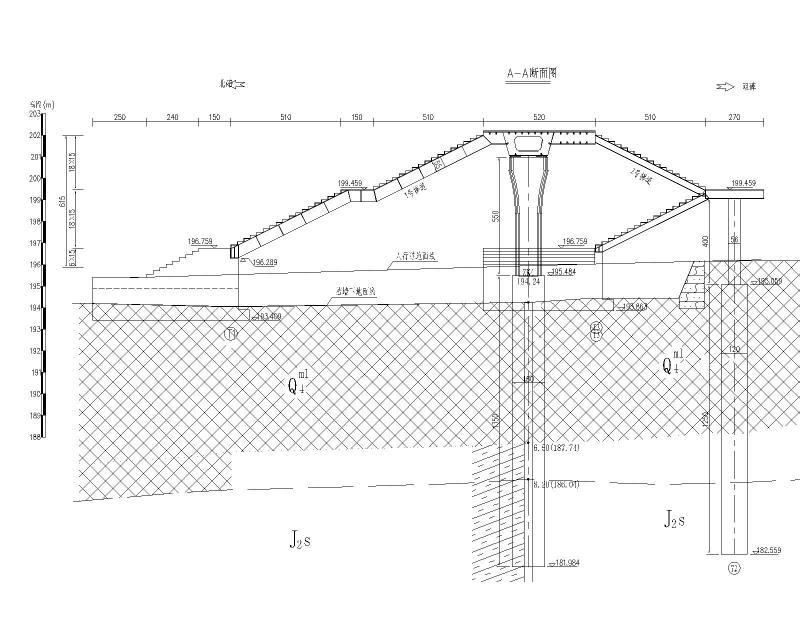

工程地质剖面图
工程地质剖面图

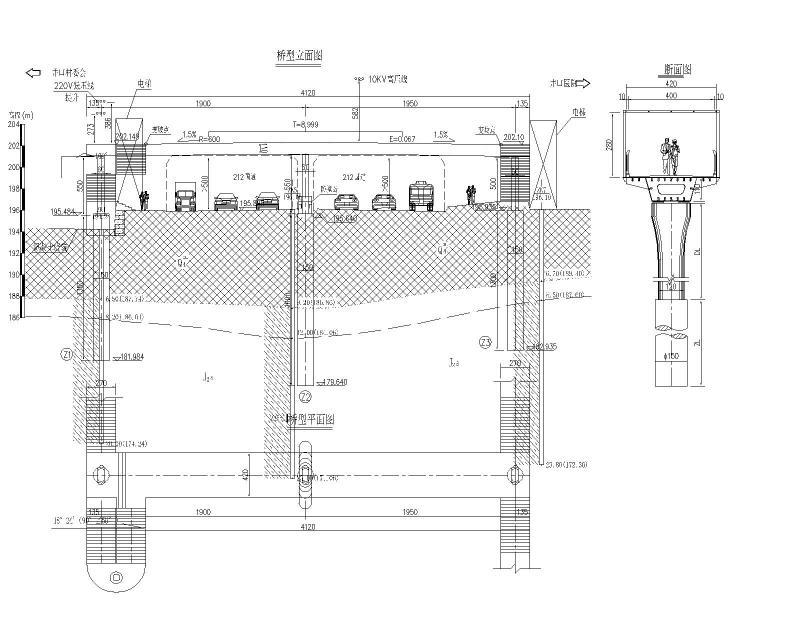

桥型布置图
桥型布置图

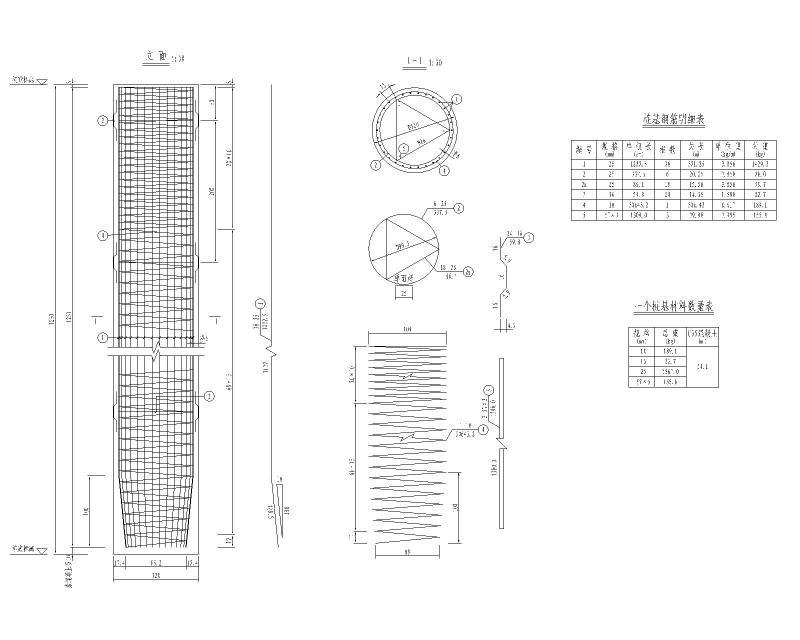

梯道墩桩基钢筋构造图
梯道墩桩基钢筋构造图

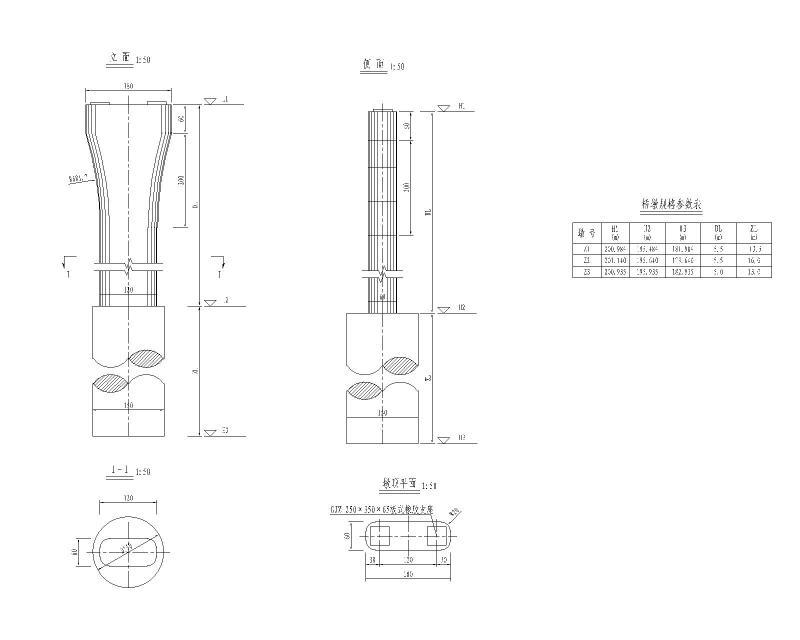

主墩一般构造图
主墩一般构造图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11cdfcfcfes11deeew.rar

12.36 MB

下载  售价: 100 积分    赚积分
