资料自动升降电梯花瓶墩钢箱梁人行天桥施工图设计，共计53张CAD图纸，。节点清晰。推荐学习参考。
项目概要
天桥采用为单跨32.7米简支钢箱梁，桥梁全长35.4米，梁高1.3米，桥面全宽4.2米，设置1.5％的纵坡及1.0％的横坡；梯道全宽2.7米。天桥主梁：0.1m(栏杆) 4.0m(人行道) 0.1m(栏杆)=4.2m；梯道：0.1m(栏杆) 2.5m(人行道) 0.1m(栏杆)=2.7m。天桥主梁、梯道梁均为钢结构，由钢板焊接组合而成，上部结构为等截面钢箱梁。天桥梁高为1.3m，箱梁顶宽4.2m，底宽1.8m。梯道梁高0.3m，宽0.8m，踢踏步采用预制混凝土梯道板。天桥箱梁顶板、底板、腹板和墩顶加密横隔板及其余部位均采用Q355C钢。钢梯道及平台的顶底板和腹板均采用Q355C钢。主墩结构为钢筋混凝土花瓶墩，顶部宽度为1.8m，根部宽度1.2m，厚0.8m，梯道墩结构为钢筋混凝土矩形墩，尺寸为0.6×0.6m。基础均采用桩基础，主墩桩径1.5m，梯道墩桩径1.2m。增设人行道隔离栏杆，同时该资料设置两部自动升降电梯。电梯提升高度约7m，厅门宽度≥1.2m。主要材料：Q355C、HPB300、HRB400钢筋。栏杆：不锈钢 亚克力板。墩柱、桩基采用C35混凝土，铺装采用C30混凝土。支座采用板式橡胶支座。桥墩与部分市政管线冲突，需迁改的管线主要包括：道路西侧的d600污水管、d1200雨水管、1.0×1.2m电缆沟以及道路东侧的7孔通信管。同时在实施过程中考虑对其他现状管线进行保护利用。
设计依据规范
《城市道路人行过街设施设计标准》（DBJ50/T-278-2018）
《室外给水设计标准》（GB50013-2018）
图纸内容
1 钢箱梁天桥构造设计

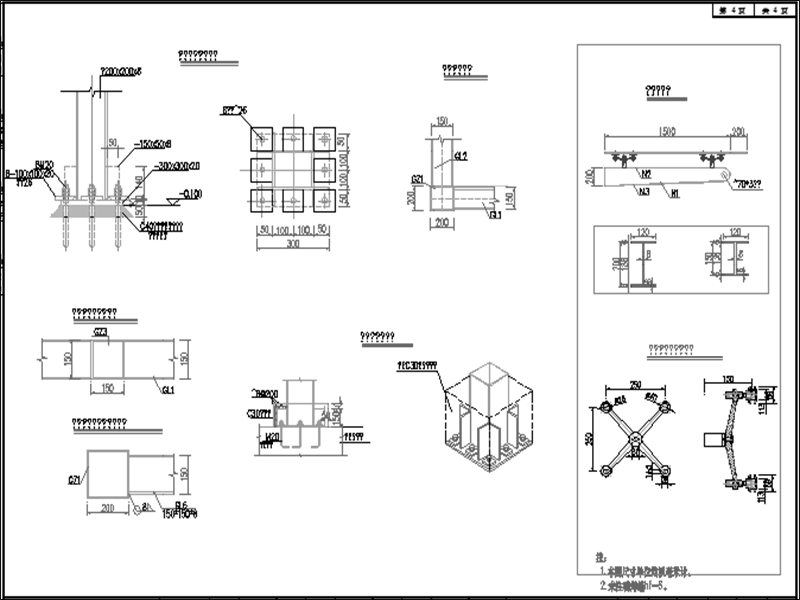

2 自动升降电梯设计
3 管线改建设计
