跨城市主干路高架立交桥施工图纸cad平面布置图及构造图

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：贵州
• 设计年代：近代
• 使用性：公路桥
• 行车道位置：上承式桥
• 承重构件受力情况：梁桥
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

该附件为： [贵州]上跨城市主干路高架立交桥施工图2020， 格式为CAD，。

一、桥台 设计说明 ：

1. 图中桥台前墙背缘坡比为3:1,侧墙坡比为3:1。
2. 桥台前墙与侧墙设置泄水孔，图中未予示意，泄水孔采用直径10cm的硬塑管，横向间距2.5m，竖向1.5m，呈梅花状布置，下排泄水孔距地面1.5m，孔后做直径不小于0.5m的滤水堆囊,泄水孔向外倾斜坡度5.0%，用量为81.9m。
3. 前墙及侧墙的内、外侧均设置表层钢筋网，钢筋网净保护层厚度2.5cm，竖直方向伸入承台的厚度不小于60cm，伸入台帽长度不小于40cm。防裂钢筋网架立钢筋用量分别为12:3090.3、970.4kg。
4. 台后填土需采用透水性填料（建议采用砂砾石），内摩擦角不得小于35度。
5. 支座垫石 支座组合高度为40cm。

二、相关图片：

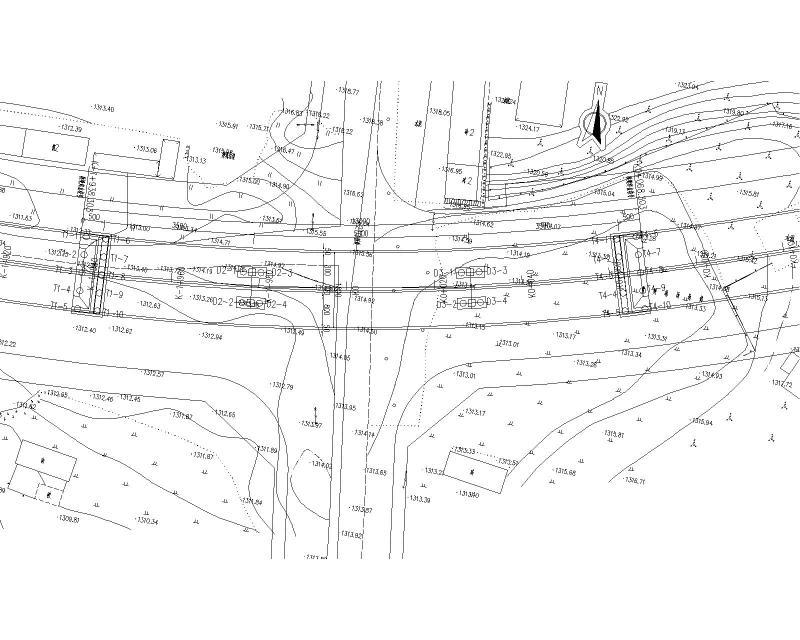

跨线桥平面布置图

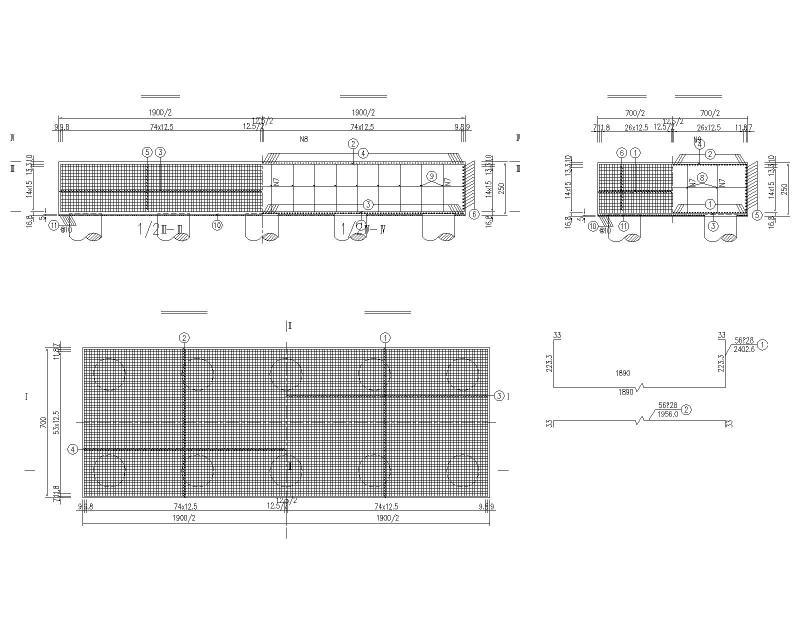

桥台承台钢筋图

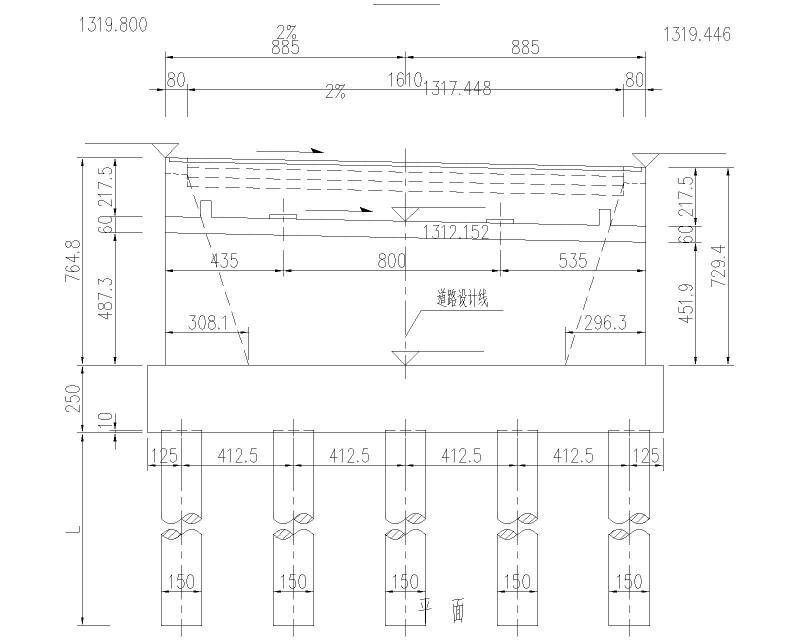

桥台一般构造图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
