四跨实腹式圬工连续拱桥维修加固施工图纸cad构造图及平面图,剖面图

ffgg7781 · 发表于 2021-10-26 20:58:44

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

该附件为： 四跨实腹式圬工连续拱桥维修加固施工图2021 ，格式为CAD WORD，包含：设计说明工程数量表标高核算施工图，节点清晰，同类工程可下载参考。

一、项目概要：

xx桥路线等级为二级公路。本桥是一座4跨实腹式圬工连续拱桥，实测桥梁全长43.0m，桥宽7.5m，净跨径为4×8.0m。引道路基宽度10.5m，路肩宽度0.75m。由业主提供的相关资料可知，本桥修建于1953年。
本桥上部结构由拱圈和拱上结构组成。拱圈净跨为4×8.0m，矢高4.65m，矢跨比约为1/1.72。该桥拱圈、拱上侧墙均由粗料石砌成。本桥下部结构由墩台、基础、河床组成。墩台采用浆砌粗料石，为重力式结构，基础为扩大基础。本桥未设置翼墙、锥坡和调治构造物。桥面行车道净宽6.5m，两侧设有钢筋混凝土护栏。本桥桥面铺装采用沥青混凝土。

二、主要技术指标：

（1）公路等级：二级公路。

（2）设计荷载：公路—Ⅰ级。

（3）设计车速：40km/h。

（4）桥梁宽度：2x3.5m(行车道) 2x2.75m（路缘带） 2x0.5m（防撞护栏）=13.5m。该资料桥梁两侧各加宽3.0m。

（5）车道数：双向2车道。

（6）设计洪水频率：中桥1/100。

（7）地震动峰值加速度系数：0.05g。

（8）设计基准期：100年。

（9）通航要求:无。

（10）耐久性设计环境类别：Ⅱ类。

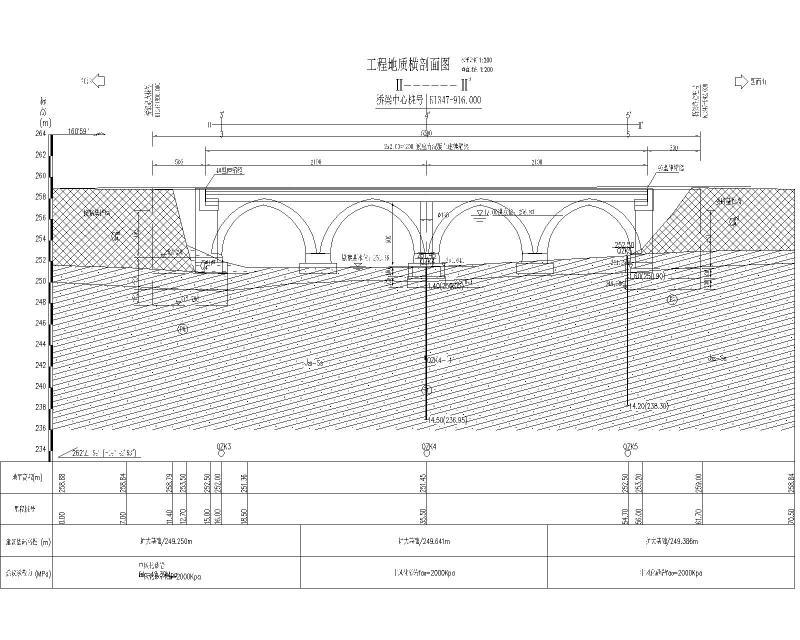

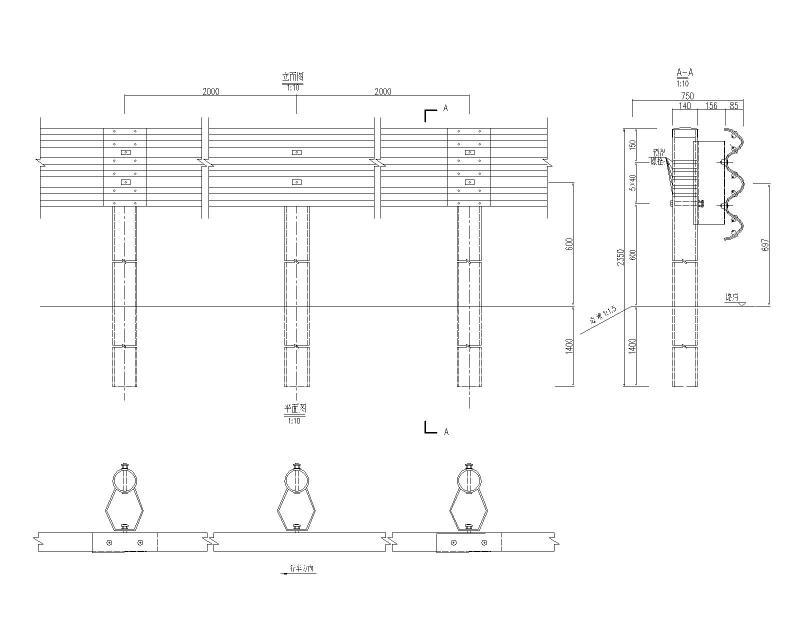

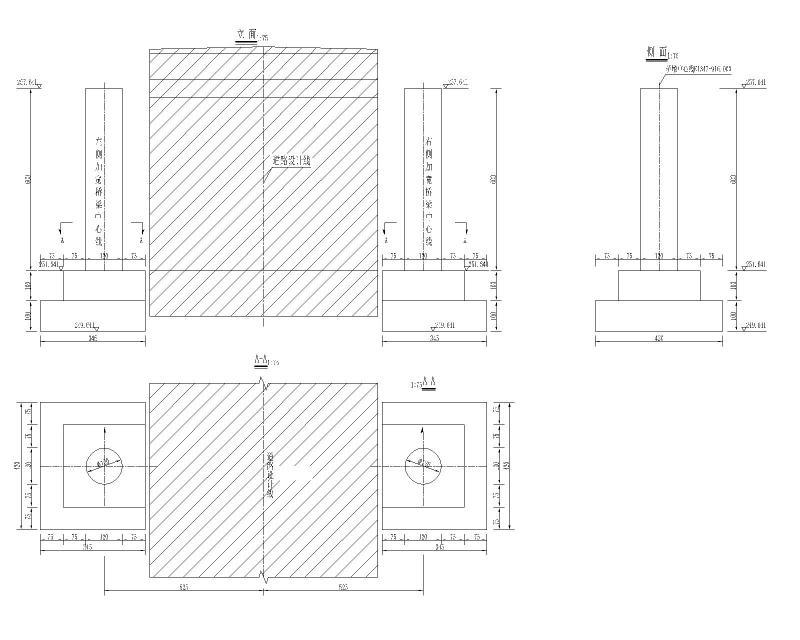

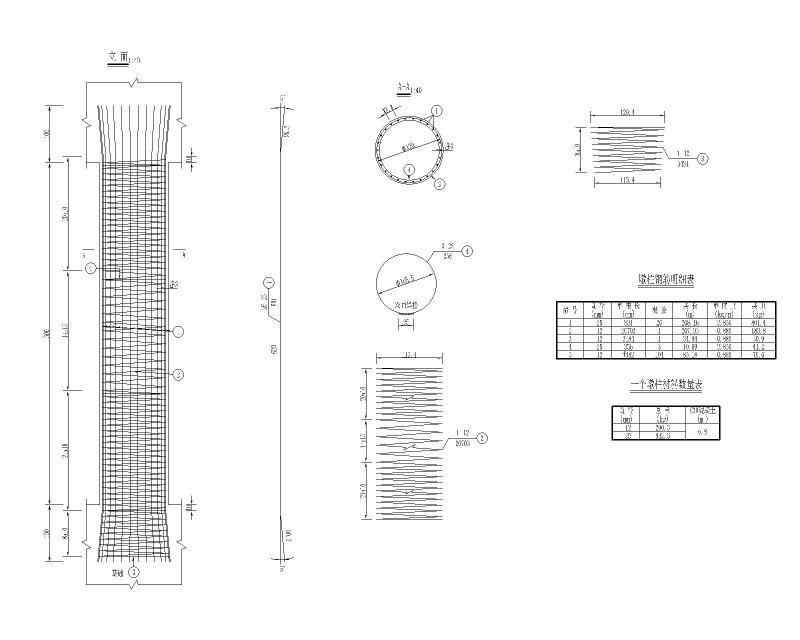

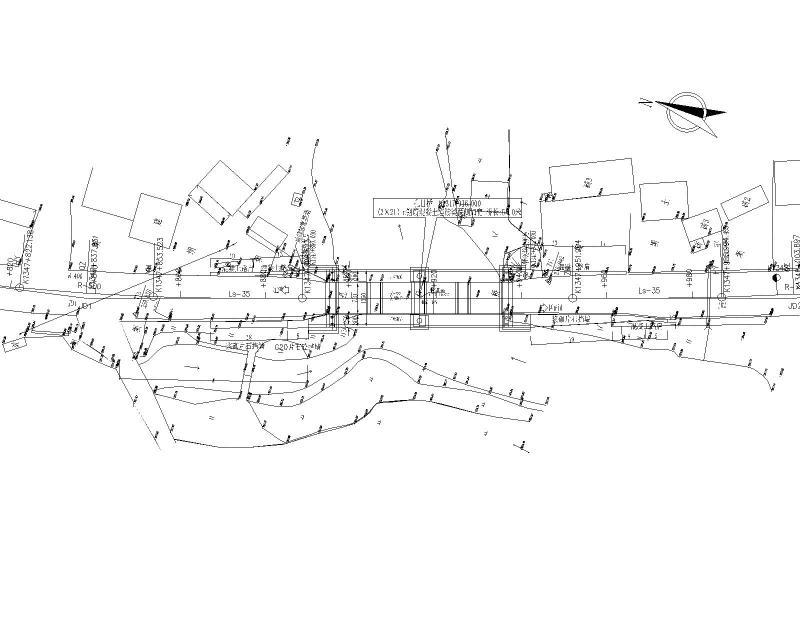

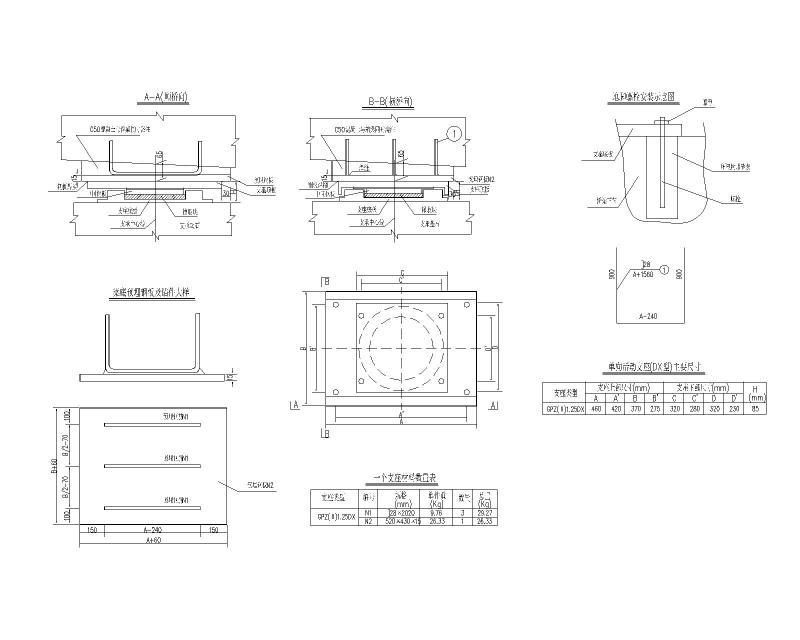

三、相关图片：
