一份1-50米圬工拱桥CAD施工方案图纸设计(防水混凝土)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

施工工艺： 　　1、拱圈砌筑程序应对称于桥孔中心线，采用分段分环的砌筑方法，每一环各段同时砌筑，一环砌筑完成后，合龙一环，当下一环砌筑完成后砂浆强度达到75%后，再砌筑上一环。上下之间应犬牙交错，各段间应预留空缝，空缝的填塞应选择在一天中温度较低时进行，其中第一环的空缝待第二环砌筑完成后与第二环空缝一同填塞。砌缝面应垂直于拱腹线方向，石层之间应错缝。 　　2、拱圈合龙温度必须控制在5℃～10℃，在拱顶及1/4跨径附近同时合龙。待拱圈达到设计强度100%，空缝强度达到80%后方可卸落拱架，卸落拱架应自拱顶至拱脚分多次逐渐对称进行。在卸落拱架前，桥台的全部工程及台背填土必须基本完成，支架卸落必须在腹拱圈砌筑前完成。 　　3、拱上横墙不能承受单向推力，砌筑腹拱圈时各腹拱均设拱架，同时完成腹拱圈砌筑。 　　4、填料同时起护拱作用，采用10号砂浆砌片石，要求分层砌筑，嵌塞密实，砌至拱顶高度时，大致找平，铺以防水混凝土抹平层。 　　5、任一阶段施工时，必须对称桥孔中心线进行，并尽量减少施工区段的临时荷载。 　　6、为减少拱架弹性和非弹性下沉，应对拱架预加一定重力（可利用拱石）。 　　7、横墙下部的混凝土预制块拱圈可根据实际施工时的拱石形状进行设计，但必须满足横墙混凝土钢筋的预埋。 　　资料内容：拱圈坐标；横墙钢筋；加强板；立柱横梁；锚墩；锚墩布置；锚索；桥护栏底座钢筋构造；桥面构造；桥面排水；桥台；桥头伸缩缝；桥型图；施工工艺；台后排水（缺少设计说明）共19张CAD图纸

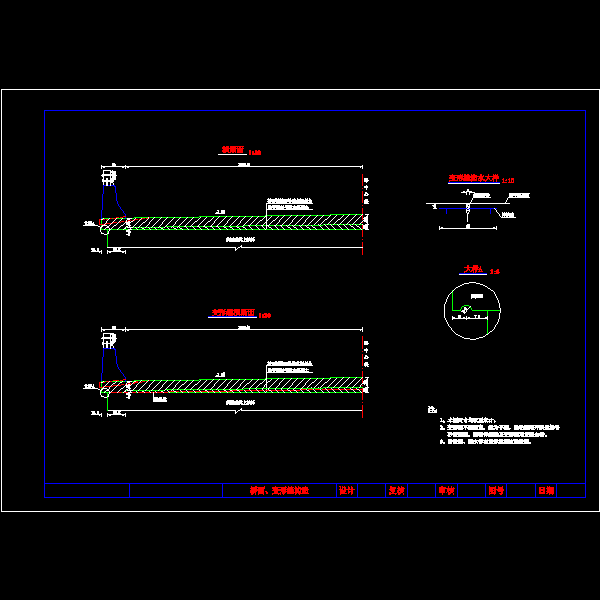

桥面构造.dwg

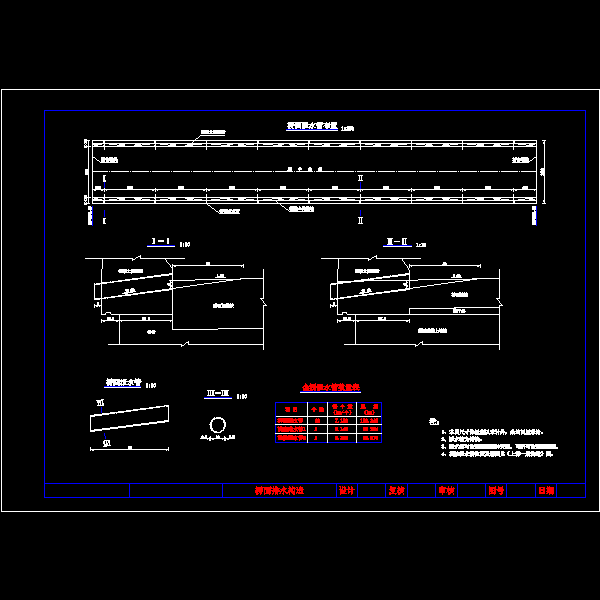

桥面排水.dwg

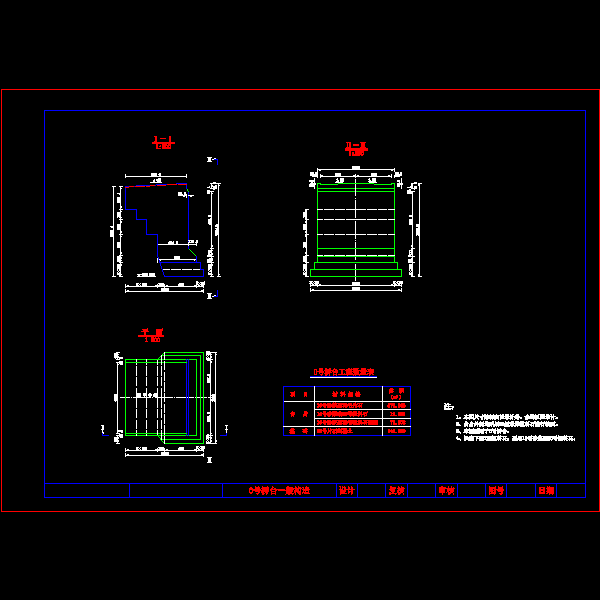

桥台0.dwg

桥台1.dwg

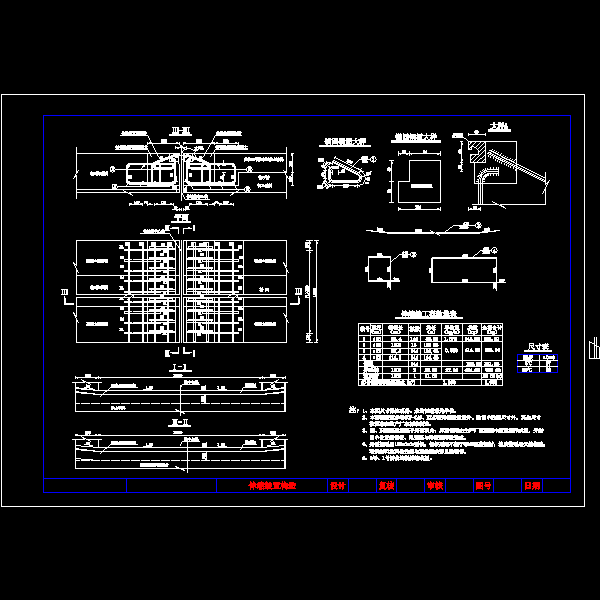

桥头伸缩缝.dwg

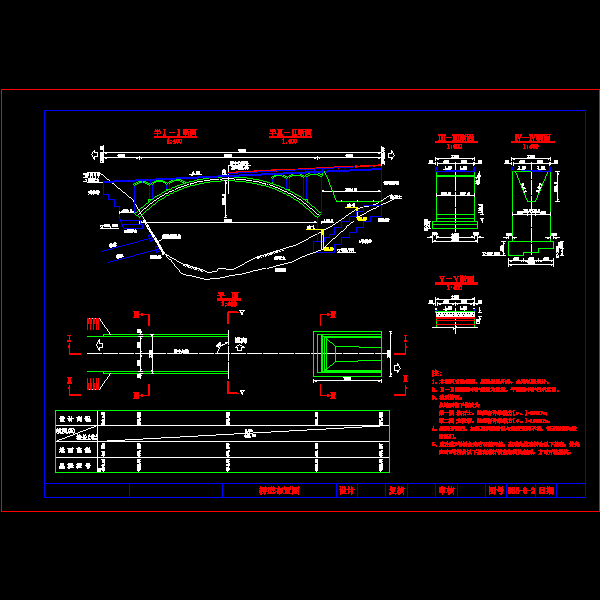

桥型图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
