钢筋混凝土实心板式景观拱桥施工设计CAD图纸(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

位置：江苏 编制时间：2010
使用性：人行桥
行车道位置：上承式桥
承重构件受力情况：板桥, 拱桥
使用年限：永久性桥
材料类型：钢筋砼桥

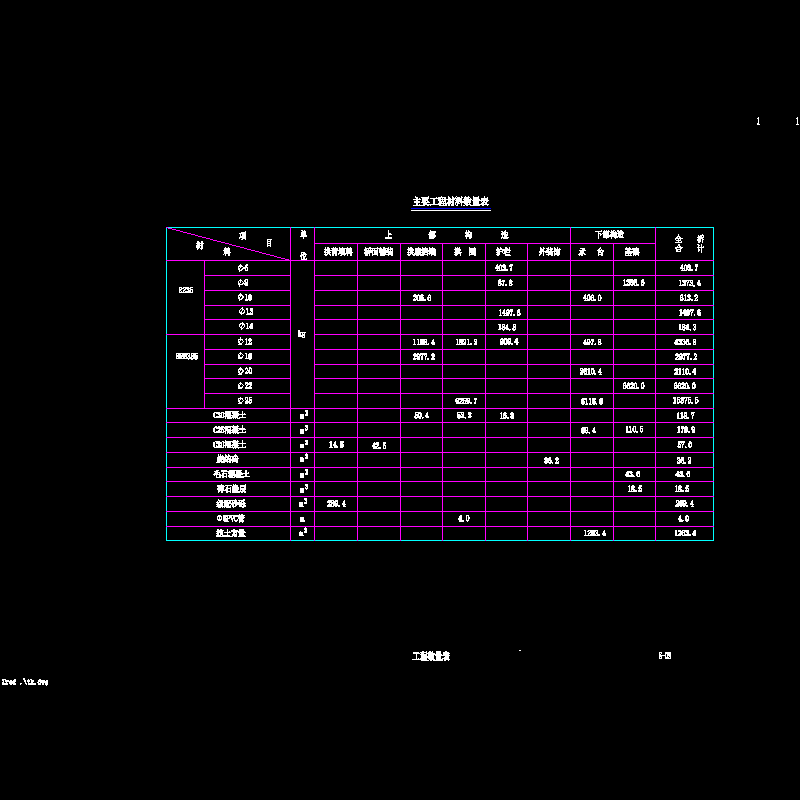

02 工程数量表.dwg

05 桥型布置图.dwg

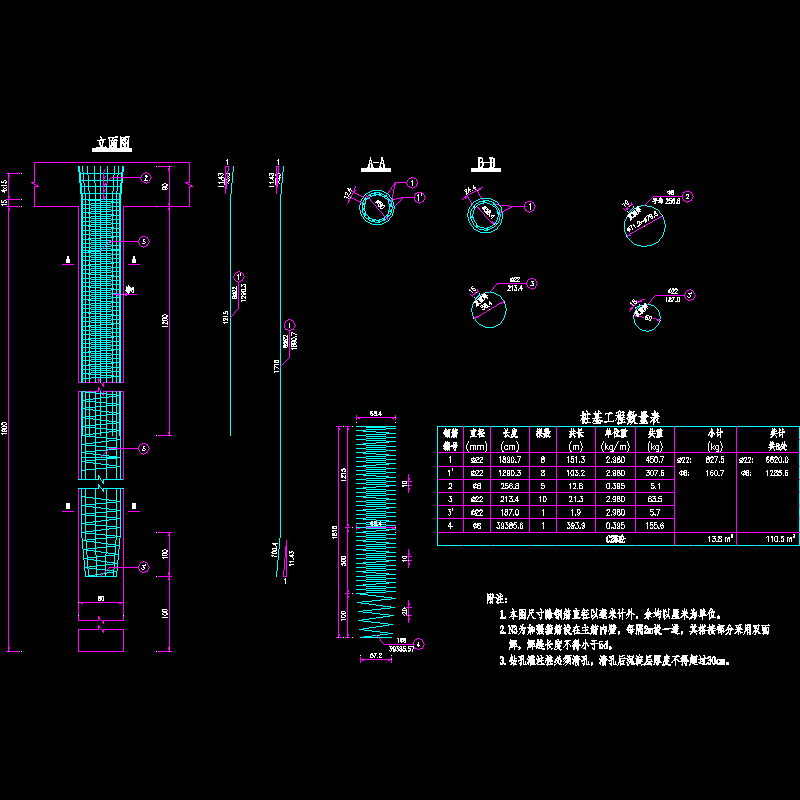

15 基桩钢筋构造图.dwg

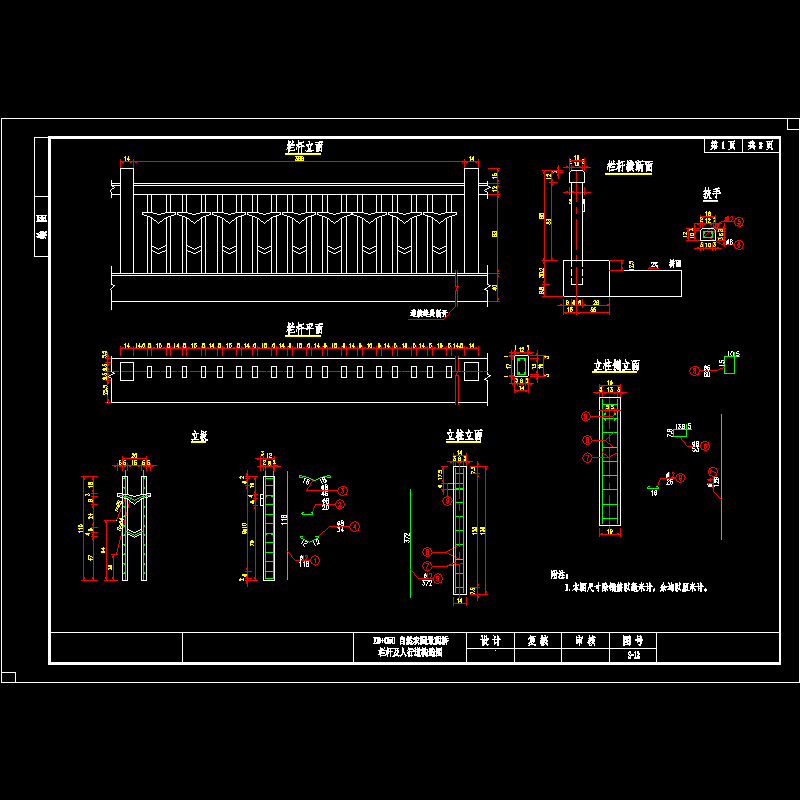

28 栏杆及人行道构造图1.dwg

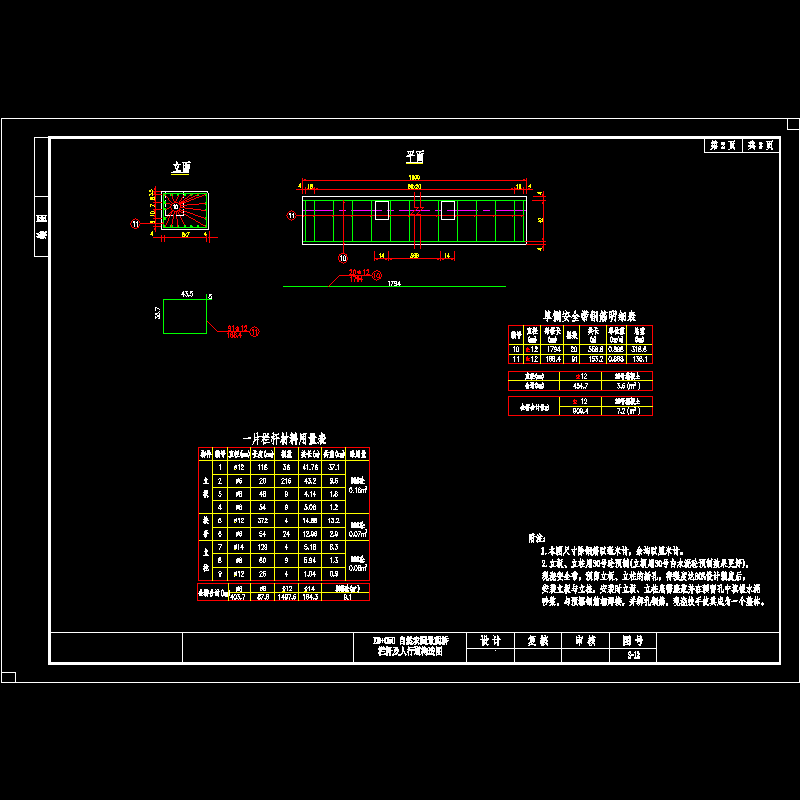

28 栏杆及人行道构造图2.dwg

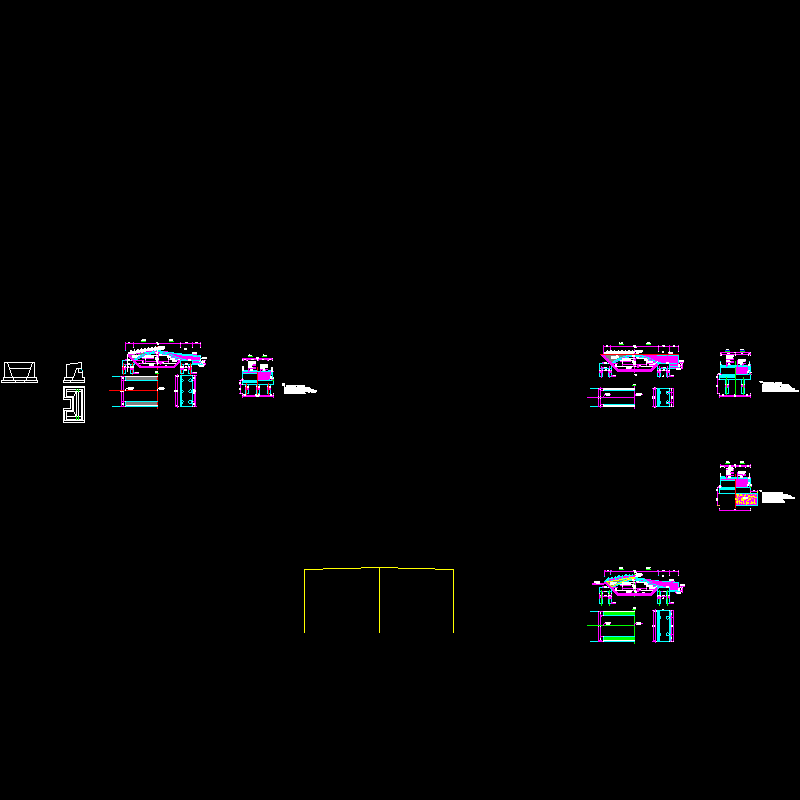

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
