公园景观拱桥（通车）CAD施工大样图.dwg

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

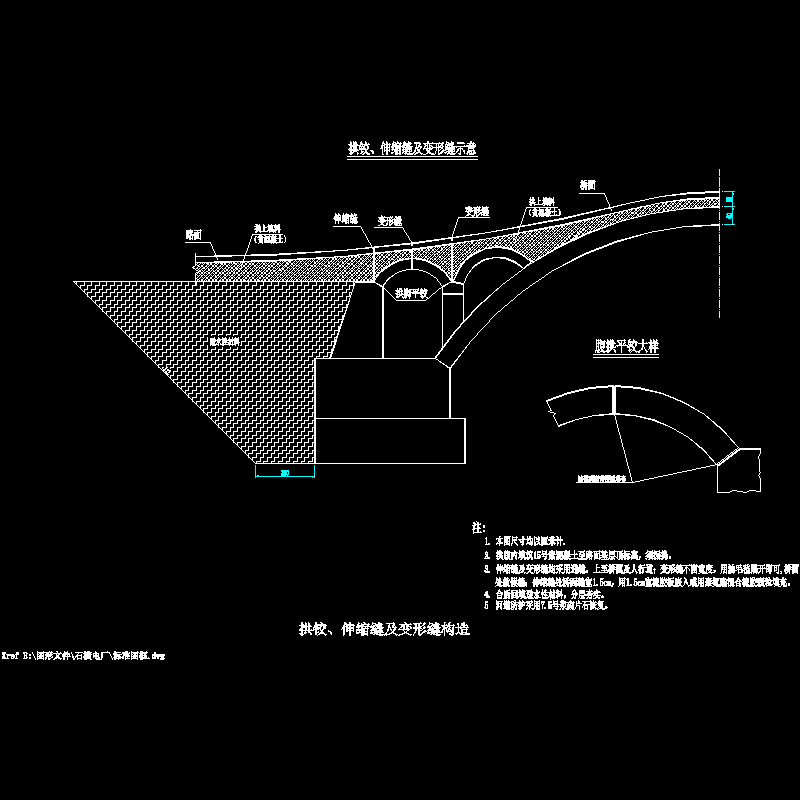

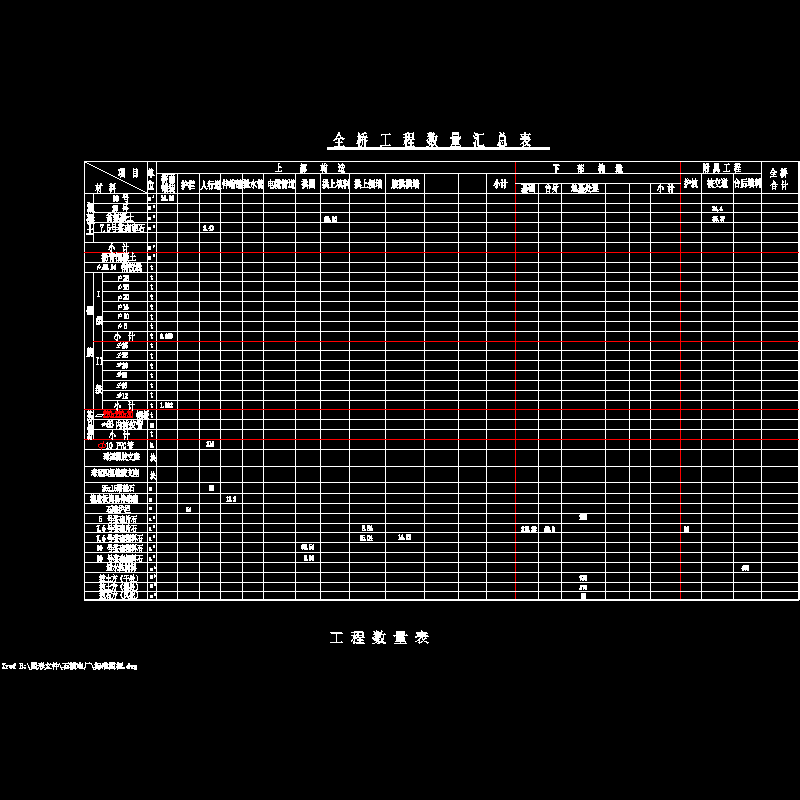

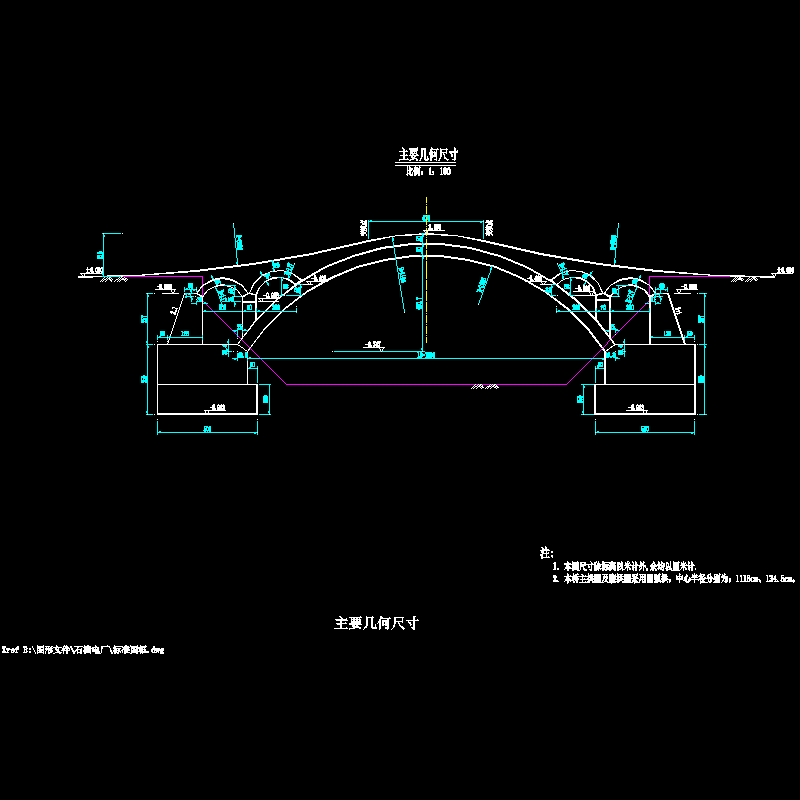

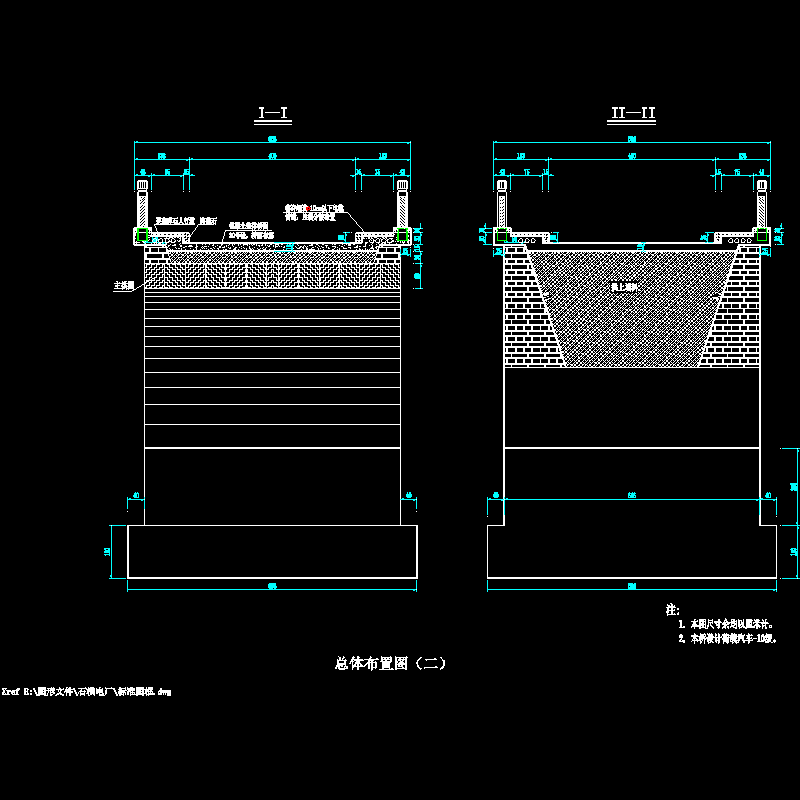

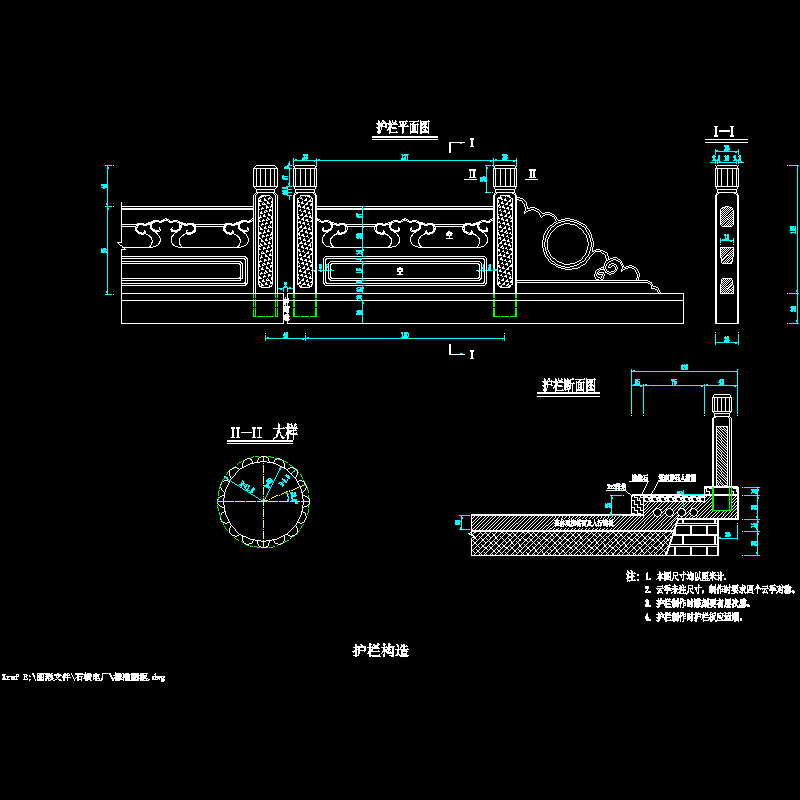

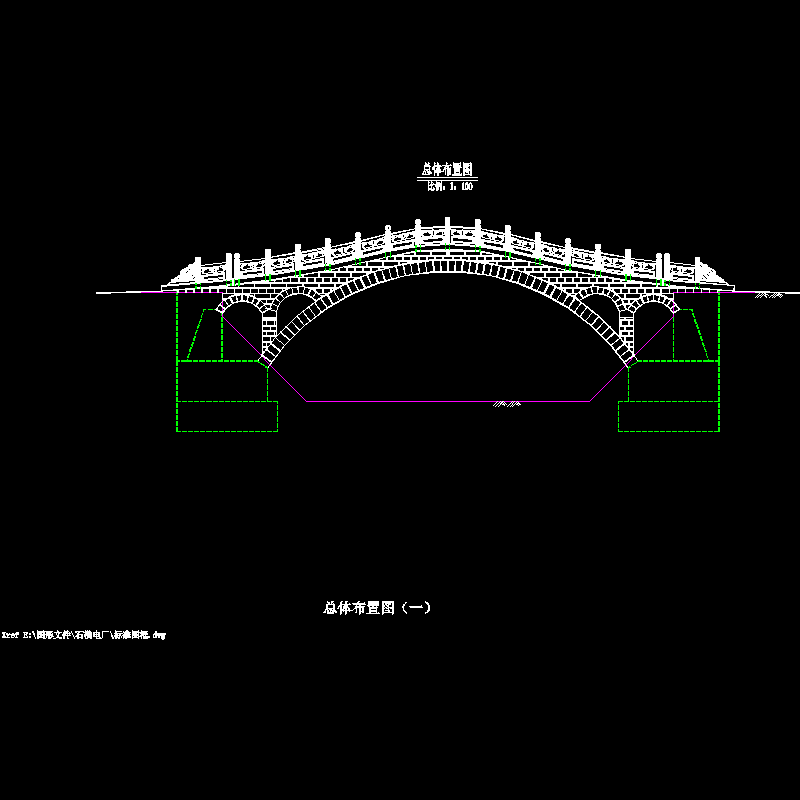

已施工完成的景观拱桥，包括总体布置图，拱铰、伸缩缝及变形缝构造图，拱圈及五角石大样图，护栏构造，桥面钢筋构造图，桥台钢筋，地基处理示意图，数量表，说明。

6.dwg

012.dwg

1.dwg

2.dwg

3.dwg

4.dwg

5.dwg

7.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-27 18:59:09上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
