[CAD图]公园景观桥梁设计(人行道)(dwg)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

主要技术指标
1) 设计行车速度：20Km/h；
2) 荷载等级：城-B级。
3) 抗震：地震动峰值加速度为0.15g，按Ⅶ度设防。
4) 桥面宽度：设计桥面标准宽度为3 9 3=15.0m。双向两车道，桥面横坡1.5%，人行道外侧设特色栏杆，桥面纵坡2.9%，为人字型对称坡。
5) 通航水位：根据园博园船舶通航情况及业主意见，通航水位为常水位-0.5m。
6) 通航净空：根据厦门市路桥公司编制的及业主意见，本桥通航净空为15x6m(单向)。

共有图纸31张

2

3

4

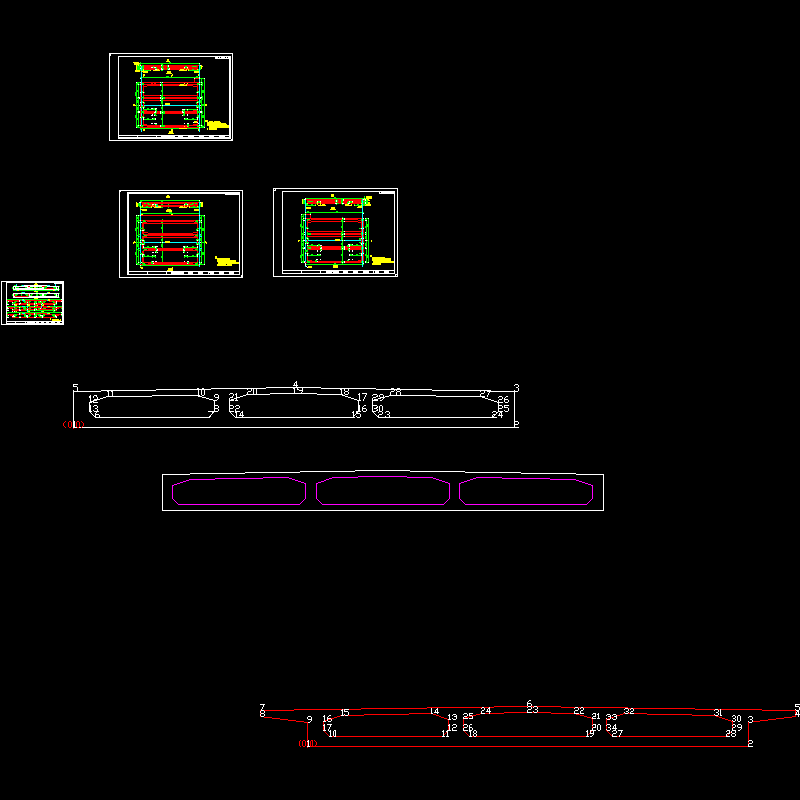

xyys-01-05 现浇箱梁一般构造图.dwg

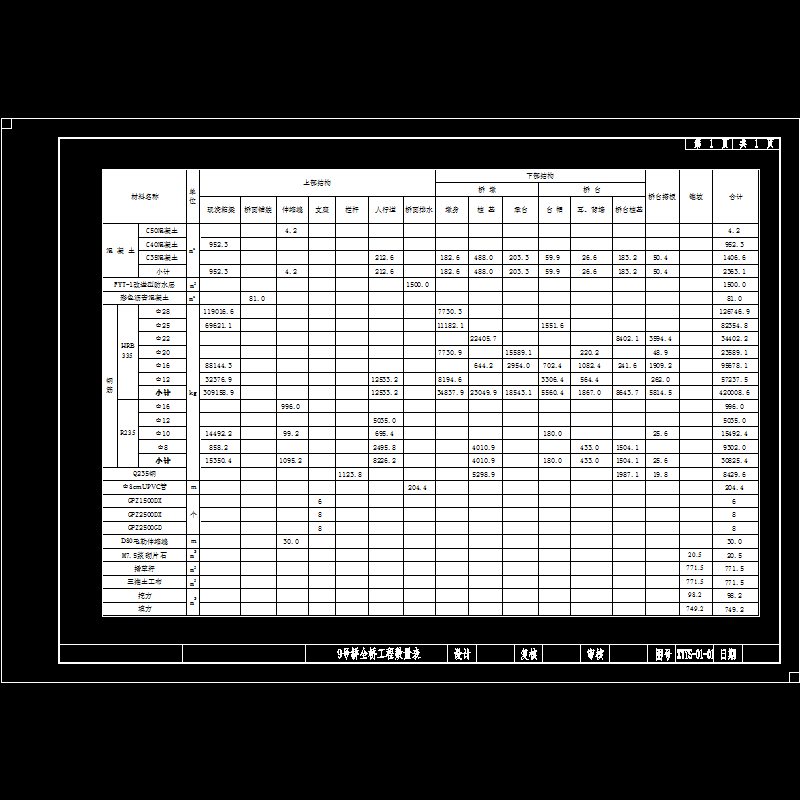

xyys-01-01 全桥工程数量表.dwg

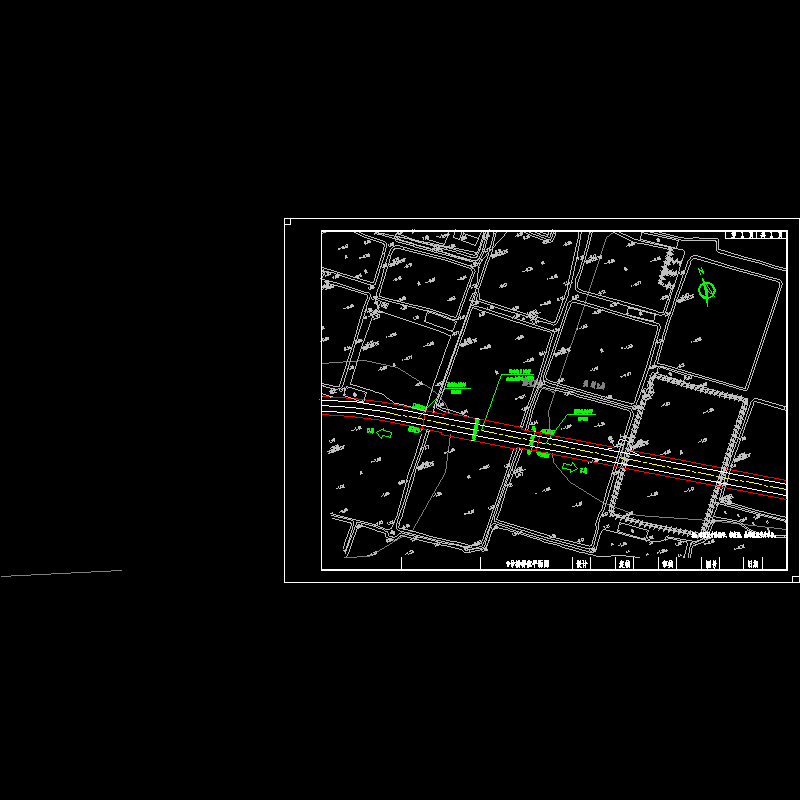

xyys-01-02 桥位平面图.dwg

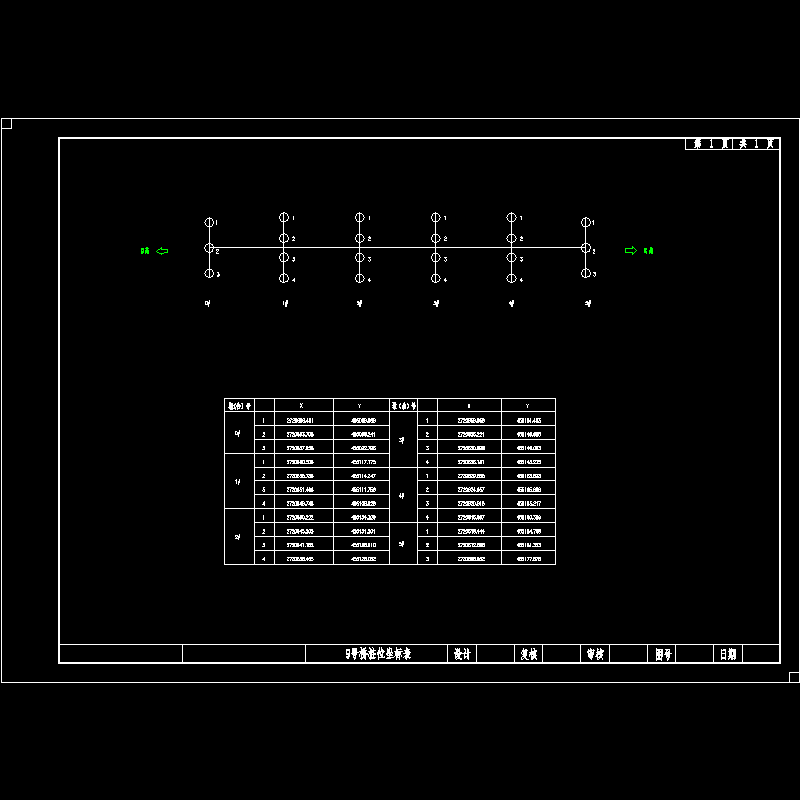

xyys-01-03 桩位坐标表.dwg

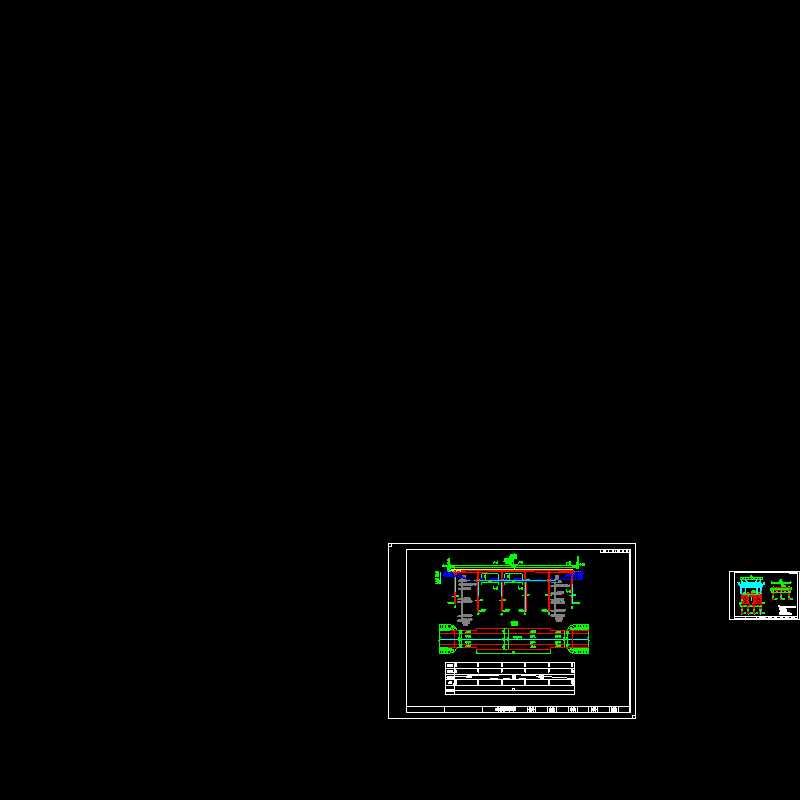

xyys-01-04 桥型布置图.dwg

xyys-01-06 箱梁顶板钢筋布置图.dwg

xyys-01-07 箱梁底板钢筋布置图.dwg

xyys-01-08 腹板钢筋骨架构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-7-14 07:24:54上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在实习资料专区发帖交流相关知识。
