1-55m钢筋混凝土板拱桥CAD施工图纸.dwg

hhjj990 · 发表于 2020-9-29 18:33:33

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

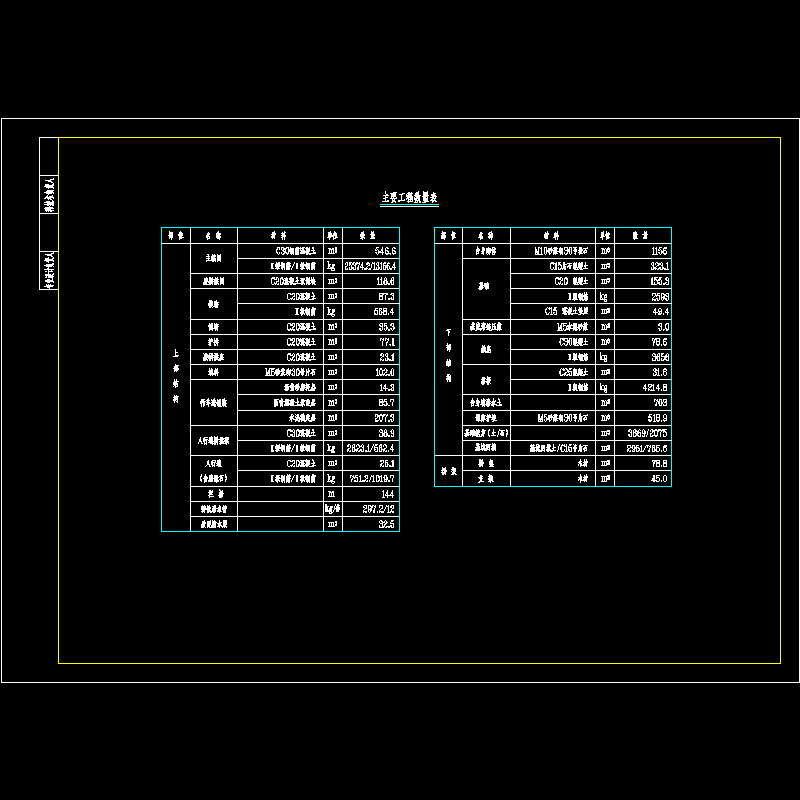

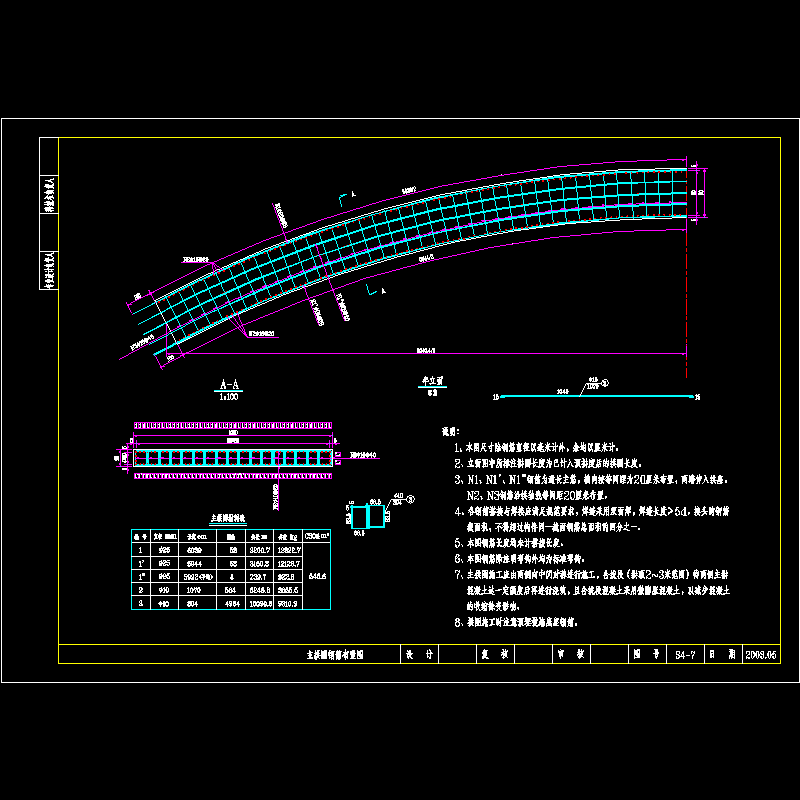

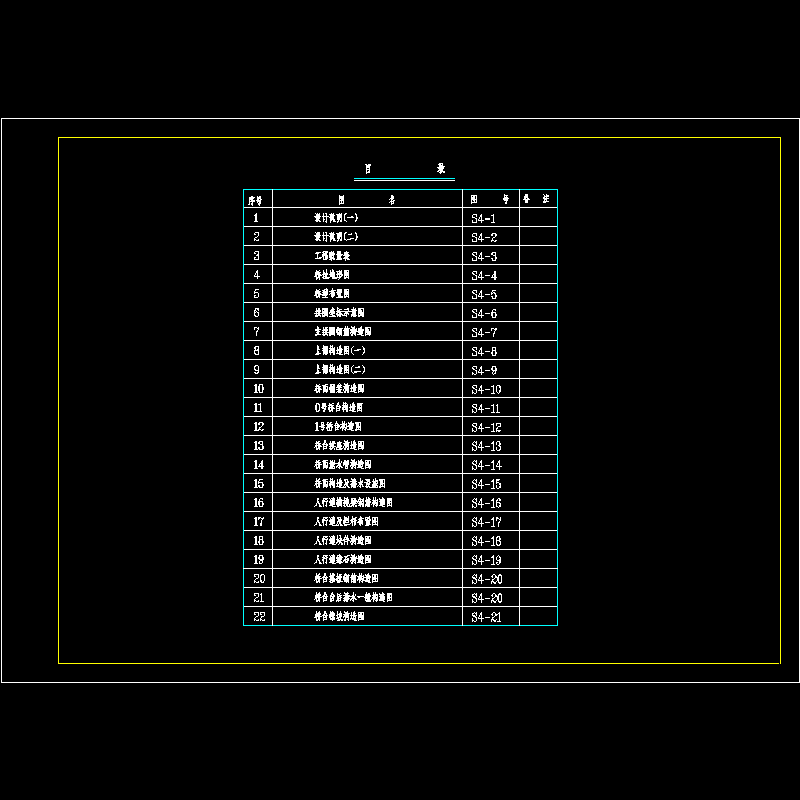

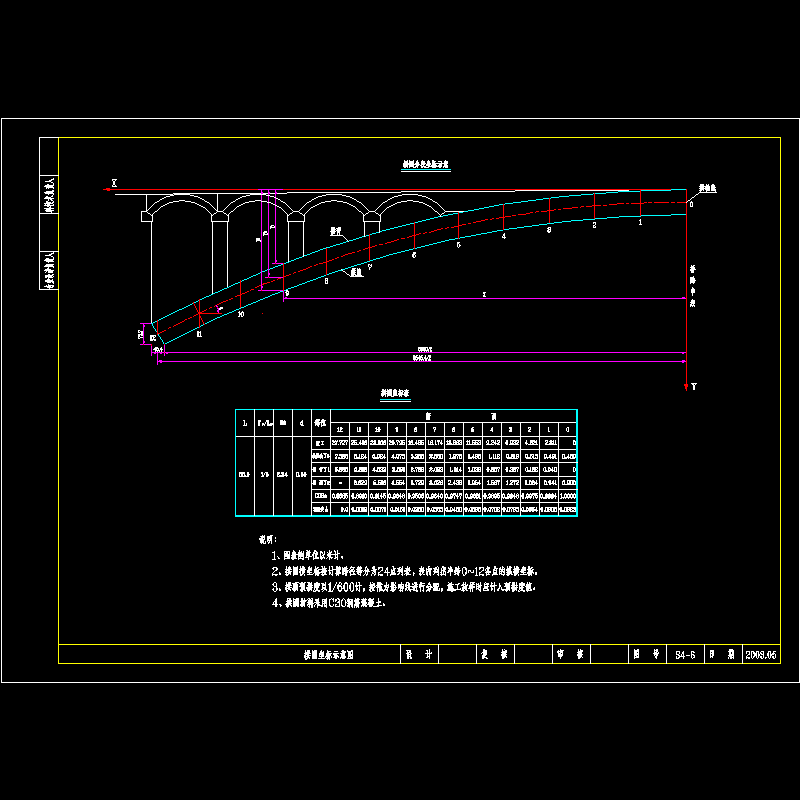

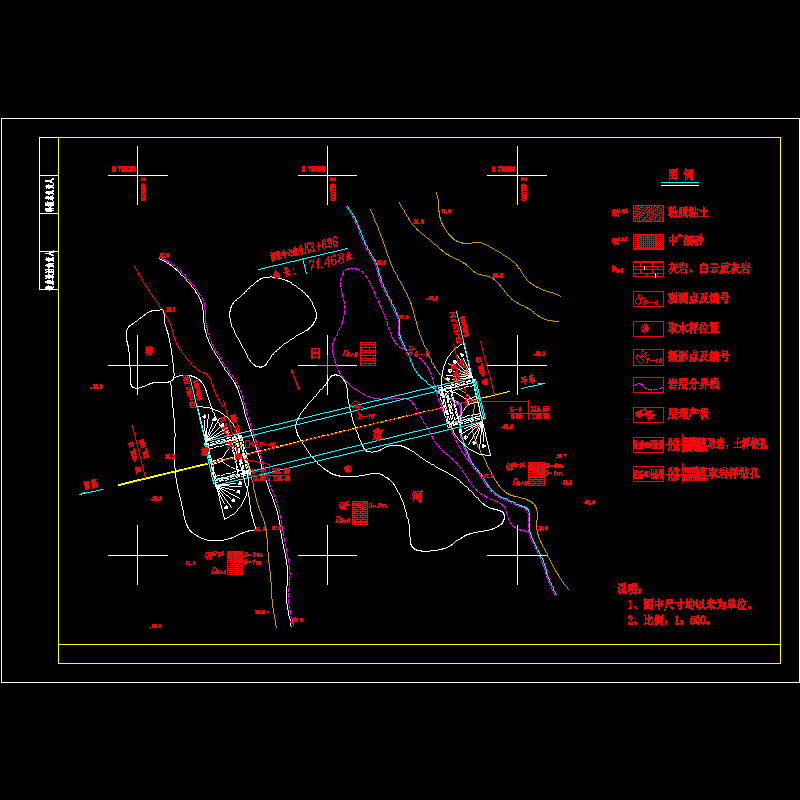

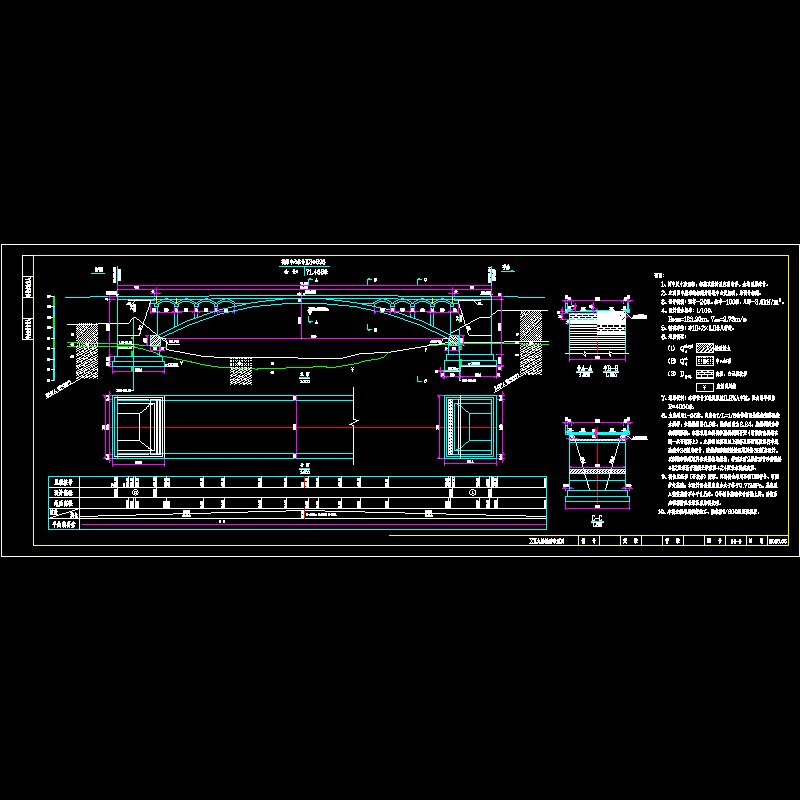

（一）桥涵设计标准　　1、技术标准　　（1）《公路工程技术标准》（JTJ011-97）；　　（2）《公路桥涵设计通用规范》（JTJ021-89）；　　（3）《公路砖石及混凝土桥涵设计规范》（JTJ022-85）；　　（4）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023-85）；　　（5）《公路桥涵地基与基础设计规范》（JTJ024-85）；　　（6）《公路工程抗震设计规范》（JTJ004-89）；　　2、桥涵设计荷载：汽车-20级，挂车-100，人群-3.0KN/M2 　　3、桥涵设计洪水频率：大桥1/100，涵洞1/50。　　4、桥面宽度：桥面全宽12m 　　 1.0m（人行道） 10.0m（行车道） 1.0m（人行道）。　　5、桥面铺装：采用4厘米沥混凝土 20厘米水泥碎石稳定层。　　6、桥面排水：桥面设2.0%的横向排水坡度。　　7、抗震措施：本路段地震烈度小于六度，按照《公路工程抗震设计规范》（JTJ004-89）规定桥梁可以不设防。　　（二）初步设计批复意见执行情况　　通过定测调查，既有公路涵洞荷载等级不明，建筑材料都为块石干砌而成，年久失修，使用情况较差；且大多数孔径较小，不能满足二级公路排洪要求，无法予以利用。故本次施工图设计全部按拆除旧涵重新修建新涵洞设计。　　（三）沿线桥涵分布情况　　本路段全长3.950Km，新建某大桥1座，主跨为1-55m等截面悬链线空腹式钢筋混凝土拱桥，桥梁全长71.368m。　　本段新建涵洞10座，共计176.8延长米。除K2 171处为1-2.5m钢筋混凝土盖板涵外，其余均为钢筋混凝土圆管涵。　　(四)某大桥设计说明　　本路段新建某大桥1座，以跨越田家河,该桥中心里程为K3 696，设计范围为K3 660.316～K3 731.684，设计范围全长71.368米。　　田家河为漓江一级支流，由金宝河、遇龙河在高田乡穿岩村东侧的工农桥汇合而成，至城关乡的田家河村东侧书童山脚汇入漓江。流域全长49.6公里，流域面积334.7平方公里，经计算，桥位处百年一遇水位，为123.20m，流量为1323.5m3/s,为不通航河流。桥位处河道顺直，河床宽45~55米，水深1~3米，两岸为冲、洪积形成的平坝，地形平坦、开阔，多辟为水田，河床与右岸有基岩零星裸露，大部被土层覆盖。桥址范围内地质构造简单，岩层单斜，工程地质条件较好,桥址范围内无不良地质现象。　　本桥主跨采用1-55m，矢跨比f/L=1/8的等截面悬链线空腹式钢筋混凝土拱桥，拱轴系数为2.24，主拱拱圈厚0.9米，宽10.5米；腹拱拱圈为等截面圆弧拱。采用主拱圈和腹拱拱圈平置（即拱脚起拱线在同一水平标高上）。主拱圈以拱顶填料厚度最小38厘米控制，腹拱拱圈以端腹拱拱顶填料厚度最小38厘米控制，桥面采用4厘米沥混凝土，下设20厘米水泥碎石稳定层。桥面在两端腹拱处设2道锌铁皮伸缩缝，侧墙、填料、桥面铺装在该处断开，内用沥青砂、沥青麻絮填塞。人行道采用钢筋混凝土悬臂挑梁人行道，栏杆及人行道板以2.0米为一个设计单元，采用预制安装。鉴于业主对本桥的美观性要求较高，本桥栏杆根据甲方要求采用雕花大理石栏杆，施工时该栏杆的造型与细部尺寸应进一步与甲方协商，该资料仅提供长度，其长度按双侧144.0米计。人行道板及栏杆、缘石均应在端腹拱处对应设置变形缝。　　本桥桥台采用重力式U型桥台，明挖基础，台身采用M10浆砌30号块石材料，基础采用C15片石混凝土，拱座采用C30混凝土。
