5×28m钢筋混凝土空腹式拱桥施工CAD图纸48张

资料简介
赚取积分

位置：江西
编制时间：近代
使用性：公路桥
跨径大小和多跨总长：28m
承重构件受力情况：拱桥
使用年限：永久性桥
材料类型：钢筋砼桥

附件详情

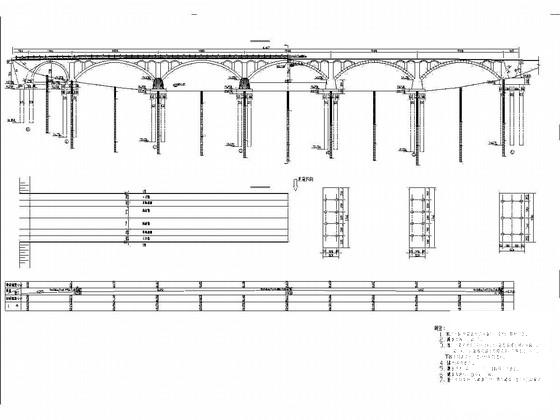

桥型布置图
拱桥横断面图
0号桥台一般构造图
6号桥台一般构造图
1号桥墩一般构造图
2~5号桥墩一般构造图
主拱一般构造图
主拱和腹拱拱肋一般构造图
0号桥台与1号桥墩地梁一般构造图
0号桥台与1号桥墩地梁钢筋构造图
桥墩声测管构造图
桥台声测管构造图
桥墩桩基钢筋构造图
墩、台基础平面布置坐标表
桩基坐标图
水泥混凝土路面接缝图
栏杆构造图
栏杆枕梁钢筋构造图
人行道、栏杆构造图
腹拱拱肋钢筋构造图
主拱拱肋钢筋构造图
桥墩墩身钢筋构造图
桥台台身钢筋构造图
桥台承台钢筋构造图
A型人行道板钢筋构造图
B型人行道板钢筋构造图
桥面横向排水系统构造图
桥梁起、终点平面交叉布置图
交叉路面结构图
北岸交叉口设计图
传力杆、拉杆布置图
灯杆基础、安装做法及零件图
单臂路灯构造图

附件详情

设计荷载：公路—Ⅱ级。桥梁全长164.17米，5×28m（净跨25.2m）钢筋混凝土空腹式拱桥矢跨比为1/4.5。下部采用实体式墩台，基础均采用桩基础。桩基均采用嵌岩桩。桥面宽：净-2×3.75米机动车道+2×2米非机动车道+2×2人行道+2×0.25米栏杆，总宽度为16米。桥梁终点与XX路相交，相交处采用扩大喇叭口形式，交叉口长42.32米，桥梁人行道与沿江北路人行道相接设计洪水频率：1/100，通航等级：不通航。设计高程均为桥面中心线处标高。
桩基φ8、φ16、φ25，桩基加强筋N2设在主筋内侧，每2米一道，自身搭接部分采用双面焊。桩基钢筋笼分段插入桩孔中，各段主筋须采用焊接，钢筋接头应按规范要求错开布置。定位钢筋N5每隔2m设一组，每组4根均匀设于桩基加强筋N2四周。一般胀缝采用I型与构造物衔接处设II型胀缝。栏杆石料为乐清青石，有节理不能用，接头均用榫接，并用环氧砂浆嵌缝。凸面线条部分采用三面剁斧，凹面(影点部位)采用点凿，扶手与柱顶部分用三面剁斧。栏杆抱鼓全厚13cm，凹缝深1.5cm。
……共计48张，设计于

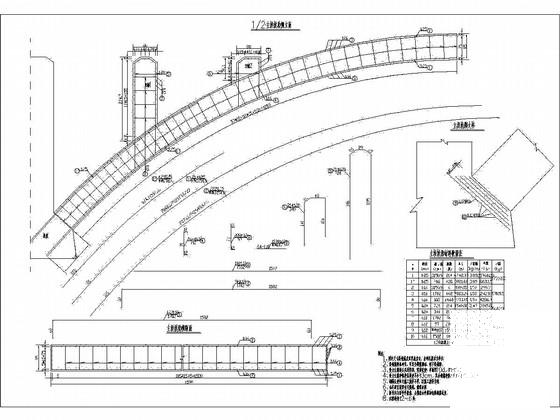

主拱拱肋钢筋构造图

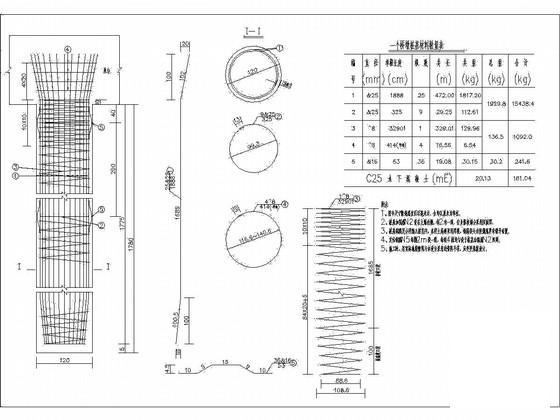

5号桥墩桩基钢筋构造图

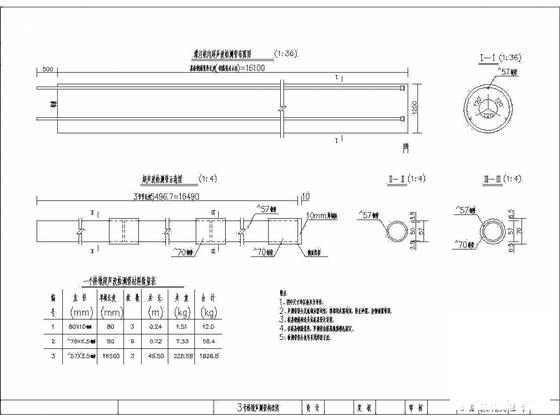

3号桥墩声测管构造图

B型人行道板钢筋构造图

桥梁起、终点平面交叉布置图

交叉路面结构图

石栏杆

水泥混凝土路面接缝图

2~5号桥墩一般构造图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
