130米钢筋混凝土箱形拱桥设计CAD图纸(板式橡胶支座)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

二、主要技术标准 　　1. 设计荷载：汽车—超20级、挂车—120。 　　2. 桥面宽度：2×（净10 2×0.5米防撞护墙）。 　　3. 地震设防烈度：8度。 　　三、主要材料 　　1. 混凝土：预制空心板25号，现浇桥墩立柱盖梁25号，现浇桥墩、拱上立柱、横系梁及承台30号，桩基25号，防撞护墙、桥台帽及台帽底面以上部分前墙25号，桥台侧墙顶面50cm范围内为20号，桥台基础为20号，预制拱箱、横隔板、接头、填缝及现浇顶板均为40号。 　　2. 普通钢筋：采用符合（GB1499-84）规定，钢筋直径大于等于12 mm者采用Ⅱ级钢筋，直径小于10mm者采用Ⅰ级钢筋,直径等于10mm者采用Ⅰ、Ⅱ级钢筋均有。 　　3. 钢板：采用符合(GB700－79)规定的普通结构钢。 　　4. 钢管：均采用高频焊接钢管。 　　5. 伸缩缝：CD-60型伸缩缝。见《伸缩缝、防撞墙、防落网、桥面铺装、泄水管、支座通用设计图》。 　　6. 支座：伸缩缝处设GYZF4φ200×51mm四氟滑板圆形板式橡胶支座，下设2mm不锈钢板；其它地方设GYZφ200×49mm圆形板式橡胶支座。 　　7. 桥面铺装为4 cm细粒式沥青混凝土面层加10cmC25防水混凝土铺装。 　　8. 桥台台身采用10号浆砌40号块石。 　　9. 泄水管：采用通用图布置，泄水管距离3M，见《伸缩缝、防撞墙、防落网、桥面铺装、泄水管、支座通用设计图》。 　　10. 防撞护墙：见《伸缩缝、防撞墙、防落网、桥面铺装、泄水管、支座通用设计图》。 　　11. 桥台搭板：见《桥台搭板通用设计图》。 　　四、设计要点 　　10. 本桥上行线均是主拱净跨为130米的钢筋混凝土箱形拱桥，主拱圈为正拱斜置，两起拱线高差为3.9米，拱上立柱间及引孔为平均跨径为13米的钢筋混凝土空心板。分别在各桥台处及5#、6# 墩处设CD－60型伸缩缝，其余各墩顶设桥面连续，主拱圈内力计算按最后形成的主拱圈全截面一次计算，温度变化按拱圈合拢温度升20℃降22℃（包括砼收缩）计算。主拱圈根据吊装施工和构造上的要求配筋。一幅主拱圈由6片拱箱组成。 　　11. 拱轴系数为：1.9，矢跨比为1/5，拱顶预拱度0.20m ，其他位置抬高值按降半级拱轴系数法进行分配。 　　1. 本桥平面位于R＝225m，LS=100m，LY=107.43M的直线及缓和曲线和圆曲线上，平面园曲线超高横坡为8%，园曲线加宽1.6M。 　　2. 本桥纵面位于R＝10000m的凹曲线及坡度为-3%的下坡道内。 　　3. 桥台台口线及桥墩轴线均按垂直于路中心线布置，采用变化各片预制板长及调整边板悬臂长度满足平曲线要求，由预制板端设置梁靴调整路线纵横坡需要。由调整各片板相对高差满足桥面横坡要求。 　　4. 上、下行线桥两侧均设防撞护墙，靠路中心线侧设置长度为桥跨长度，墙顶不设置钢管，外侧设置长度采用为全桥长，墙顶设置钢管。 　　5. 桥面现浇层钢筋布置采用?8钢筋网间距为15x15cm。 　　6. 桥墩均采用实心等截面和变截面墩，部分桥墩基础支承于主拱台及其后座上，其余采用桩基础。 　　7. 桥台采用重力式U型桥台，扩大基础。 　　8. 主拱台采用群桩基础，承台后设后座以抵抗水平推力。 　　9. 本桥设计图中所提供的各点坐标均是以ZH点(K447 452.59)为原点，该点切线沿路线方向为X轴正方向，指向弯道内幅的法向为Y轴正方向计算的。 　　 　　共有图纸45张

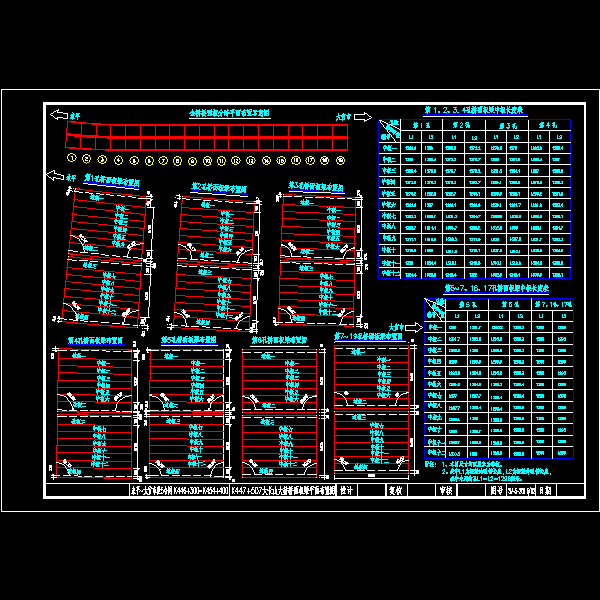

第 1 张图

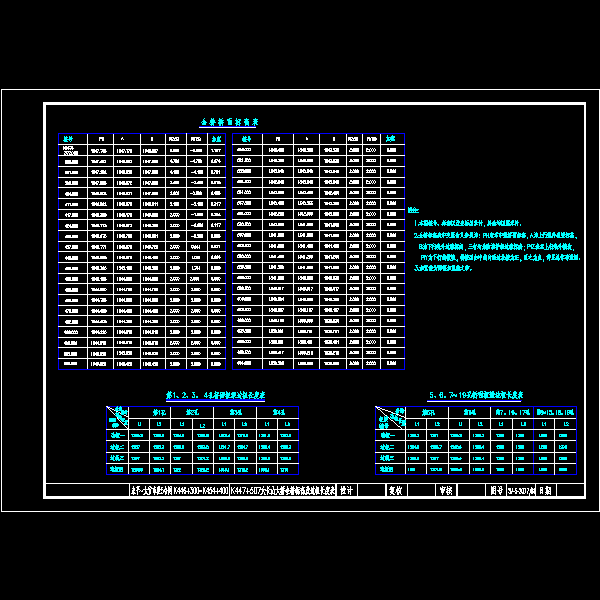

第 2 张图

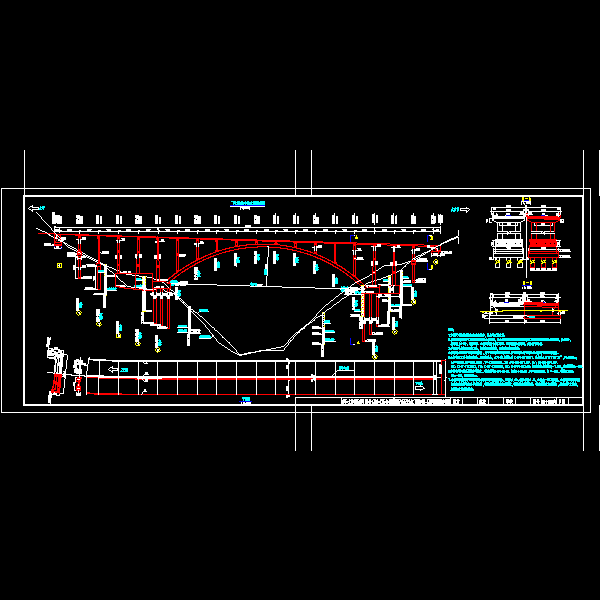

第 3 张图

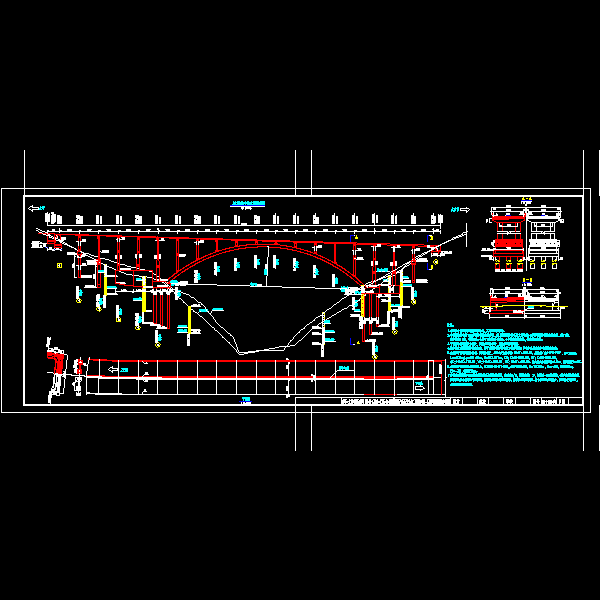

第 4 张图

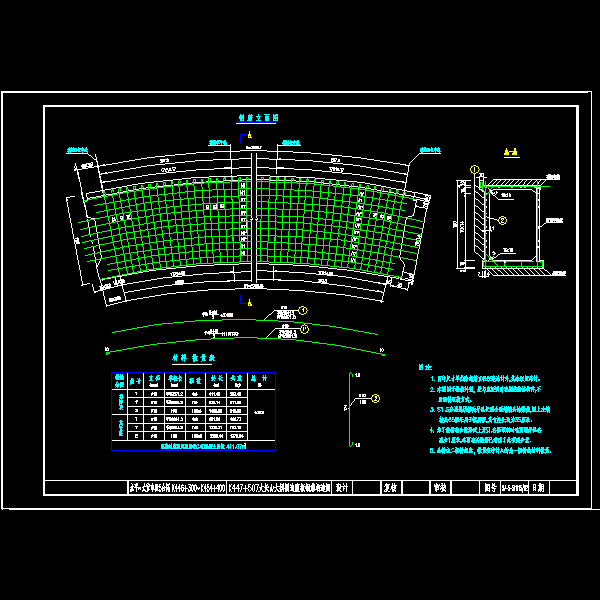

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
