一份简支梁桥面连续结构附属防撞墙钢筋布置节点CAD详图纸设计(板式橡胶支座)(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

主梁横隔板：跨径L≤20m不设横隔板, L=25m、L=30m简支箱梁仅在梁端设一道端横隔板。
横隔板钢筋骨架的位置，施工时应准确放样，给搭接钢筋的顺利焊接及绑扎创造条件。
支座：中桥采用圆板式橡胶支座。大桥采用四氟板式橡胶支座。
伸缩缝：建议采用60和80型浅埋式型钢伸缩缝。
桥面泄水管每个桥墩半幅桥设置一根。在预制外梁翼缘板时应予考虑预留孔洞。

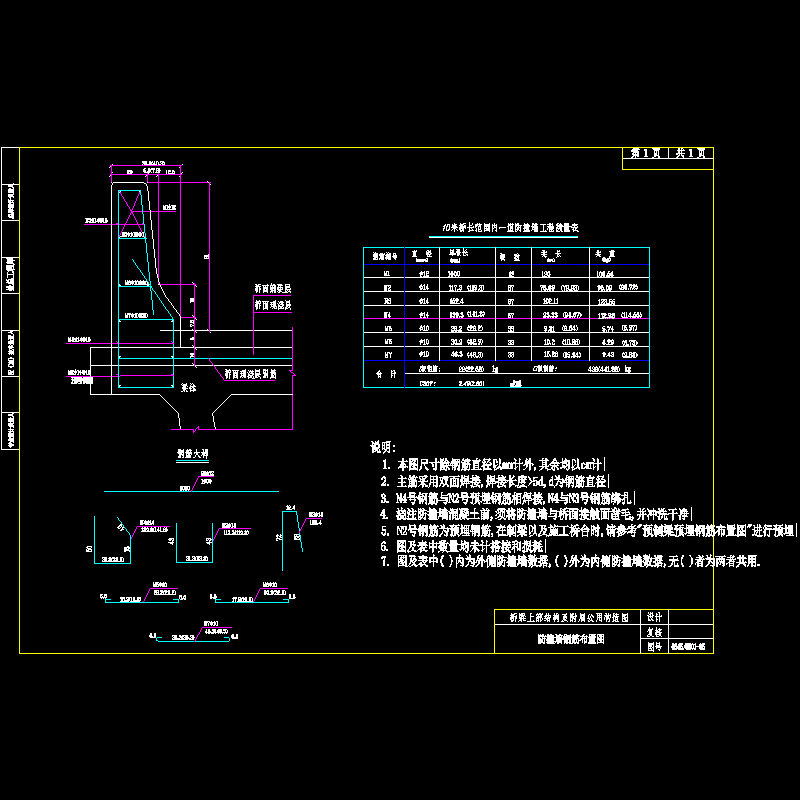

第 1 张图
