5x20m跨河桥面连续简支T梁桥工程施工图纸设计CAD构造图,布置图

设计依据：《公路工程技术标准》 （JTG B01-近代）；《公路桥涵设计通用规范》 （JTG D60-近代）；《公路钢结构桥梁设计规范》(JTG D64-近代)

道路等级：近期城市主干路，设计车速60km/h。跨河桥采用5x20m 简支T梁 桥，桥面连续，两幅桥设置，桥梁全长为108.72m（两耳墙边线），台后设置8.0m长搭板。20m跨径预应力混凝土T梁梁高为1.5m，中梁预制部分顶宽1.7m（肋板中心线到两侧边缘距离均为0.85m），边板预制部分顶宽1.975m，T梁顶板肋中心线处厚0.25m，翼板边缘厚0.16m，跨中肋板厚0.22m，支点处肋板厚为0.5m。桥梁设计横断面为：北侧2.27～2.55m人行道（含栏杆）+5m多功能车道+2m侧分带+20.5m机动车道+2m中央分隔带+18.5m机动车道+2m侧分带+7m辅道+2.95～3.23m人行道（含栏杆）南侧=62.5m。桥墩采用桩柱式桥墩。本桥施工图设计的主要工程内容包括：桥梁总体布置、上部及下部主要结构、附属工程设计及 施工方案 等内容。该资料采用全封闭施工。由于桥梁结构为简支体系，下部结构施工时，同时预制上部结构T梁，可以大大缩短工期。

主要材料：C50混凝土、C35混凝土、C30水下混凝土、C15素混凝土、C40细石混凝土。预应力钢绞线采用Φs15.2高强度低松弛钢绞线。普通钢筋采用HPB300、HRB400级。钢绞线孔道采用桥梁用金属波纹管。钢板采用Q235B普通碳素结构钢。

……

共计45张。

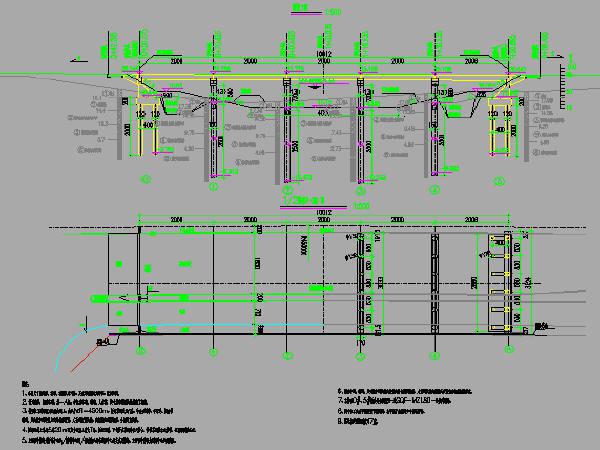

简支梁桥总体布置图

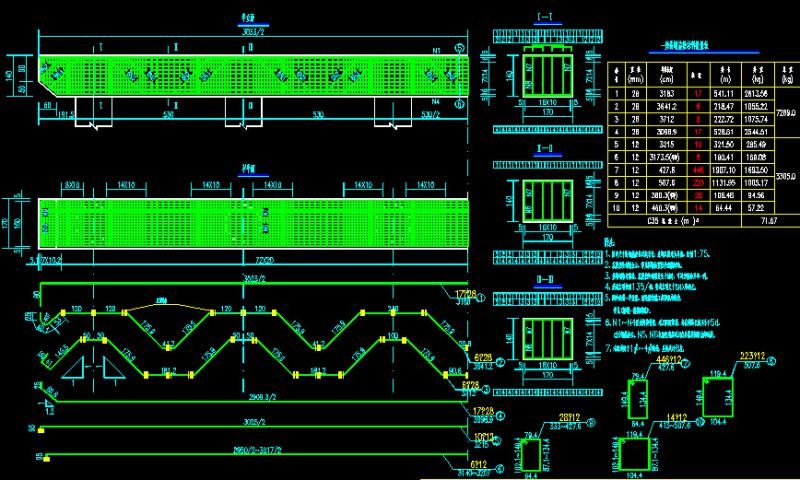

桥墩盖梁钢筋构造图

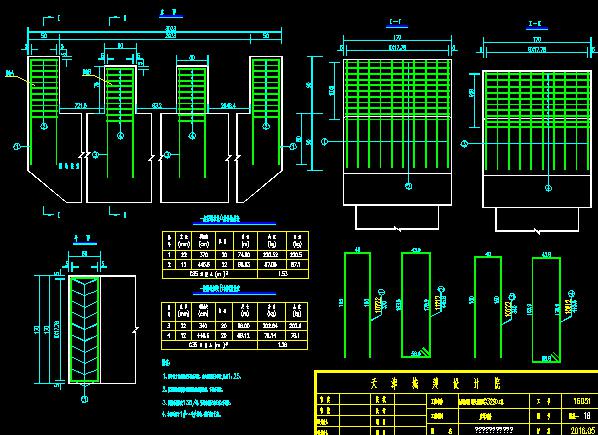

桥墩抗震挡块钢筋构造图

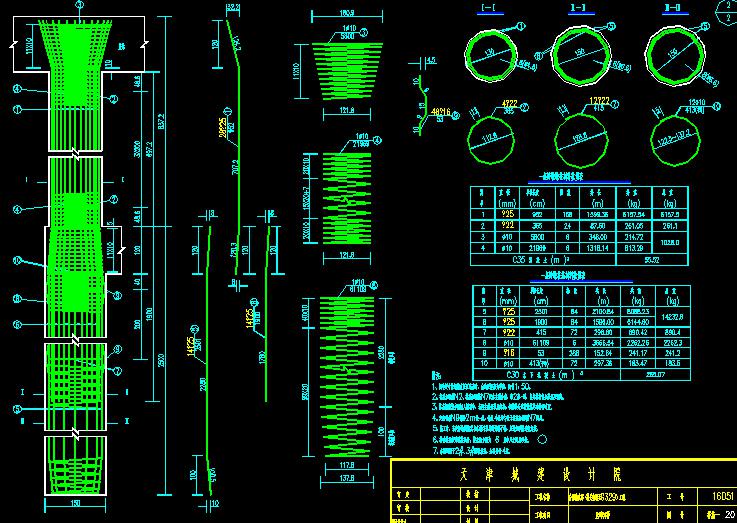

桥墩桩柱钢筋构造图

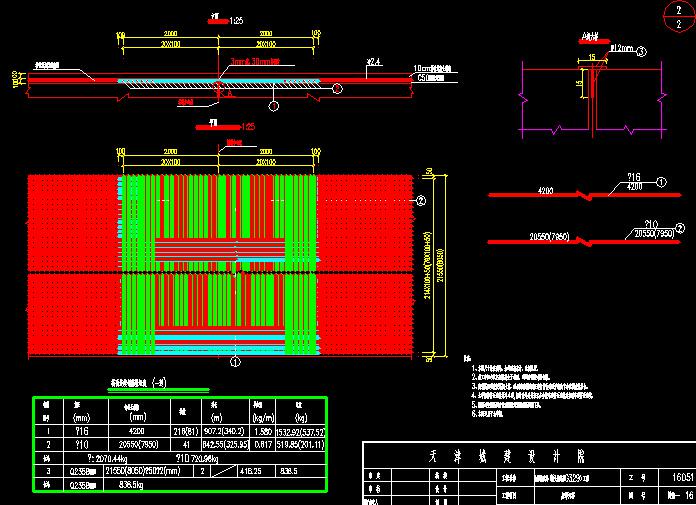

桥面连续构造图

20m T梁预应力钢束布置图

桥台一般构造图
