最新跨河3跨13米简支T梁桥施工方案图纸设计CAD构造图

设计依据:《公路工程技术标准》 (JTG B01-近代);《公路桥涵设计通用规范》 (JTG D60-近代);《公路钢结构桥梁设计规范》(JTG D64-近代)

道路等级:近期城市主干路,设计车速60km/h。桥梁采用3跨13米 简支T梁 桥,桥面连续,正桥。下部结构采用桩接盖梁式桥台,桩柱式桥墩,均采用钻孔灌注桩基础。桥梁横断面布置:3m人行道(含栏杆)+7m辅道+5m绿化带+15.5m机动车道+4m中央分隔带+15.5m机动车道+3m绿化带+5m多功能车道+2.5m人行道(含栏杆)=60.5m。桥梁分两幅桥布置,两幅边幅桥,南侧边福桥桥宽为31.1m,北侧边幅桥桥宽29.38m,两幅桥之间采用盖板连接(中央分隔带内)。13m跨径预应力混凝土,T梁梁高为0.75m,中梁预制部分顶宽1m(肋板中心线到两侧边缘距离均为0.5m),边板预制部分顶宽1.05m,T梁顶板肋中心线处厚0.22m,翼板边缘厚0.16m,跨中肋板厚0.3m,支点处肋板厚为0.4m。恒载:钢结构容重78.5kN/m3,钢筋混凝土容重25~26kN/m3,沥青混凝土铺装24kN/m3。桥墩采用桩柱式桥墩。本桥施工图设计的主要工程内容包括:桥梁总体布置、上部及下部主要结构、附属工程设计及 施工方案 等内容。

主要材料:C50混凝土、C35混凝土、C30水下混凝土、C15素混凝土、C40细石混凝土。预应力钢绞线采用Φs15.2高强度低松弛钢绞线。普通钢筋采用HPB300、HRB400级。钢绞线孔道采用桥梁用金属波纹管。钢板采用Q235B普通碳素结构钢。

……

共计41张。

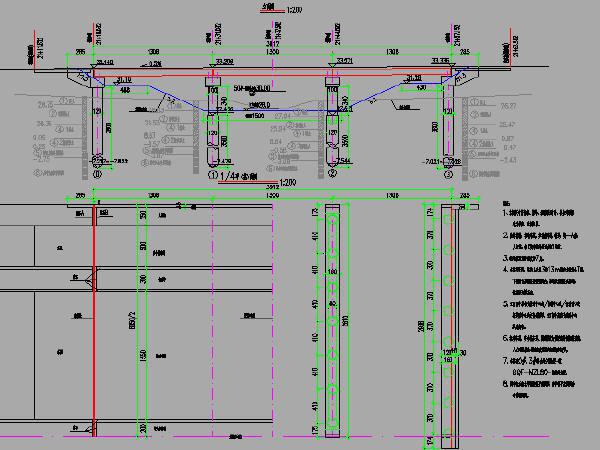

13米跨简支梁桥布置图

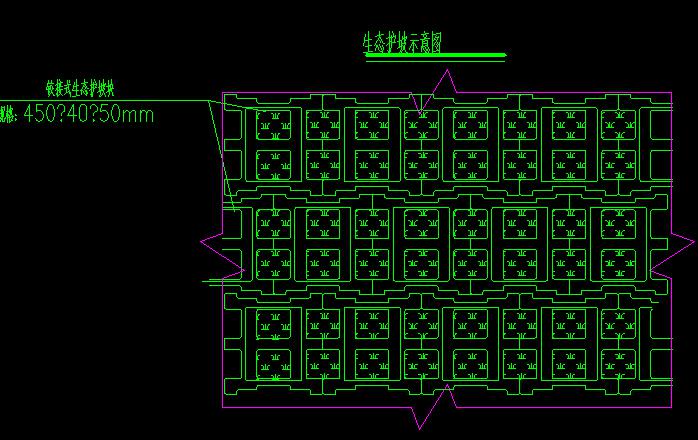

生态护坡示意图

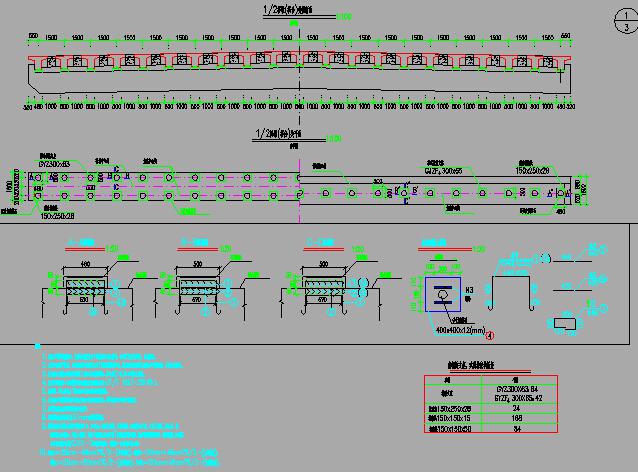

抗震设施及支座构造图

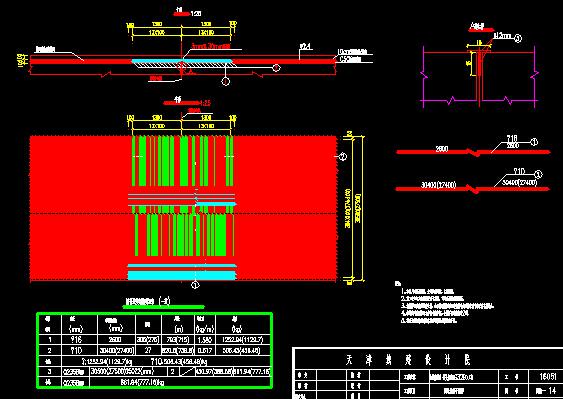

桥面连续构造设计图

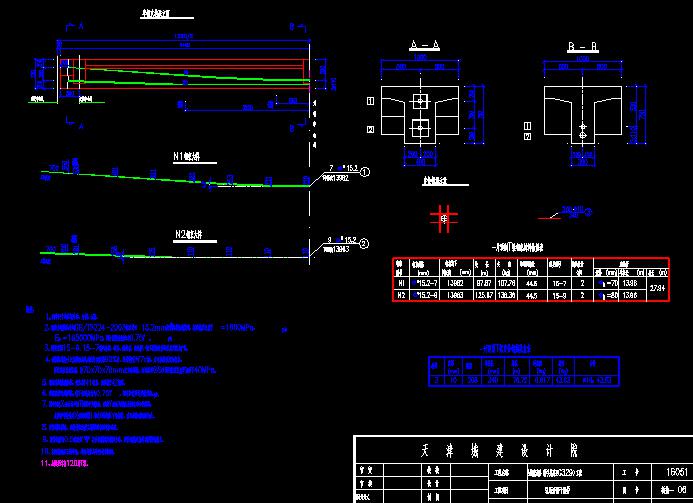

13mT梁钢束构造图

桥墩一般构造设计图

桥梁横断面及铺装构造图


以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 简支T梁桥施工方案图 - 1
    简支T梁桥施工方案图 - 1
  • 简支T梁桥施工方案图 - 2
    简支T梁桥施工方案图 - 2
  • 简支T梁桥施工方案图 - 3
    简支T梁桥施工方案图 - 3
  • 简支T梁桥施工方案图 - 4
    简支T梁桥施工方案图 - 4
  • 简支T梁桥施工方案图 - 5
    简支T梁桥施工方案图 - 5
  • 简支T梁桥施工方案图 - 6
    简支T梁桥施工方案图 - 6
  • 简支T梁桥施工方案图 - 7
    简支T梁桥施工方案图 - 7
以上是部分截图,请下载附件后查看完整高清内容
