5跨20米简支T梁桥工程施工图纸设计cad构造图

本桥梁工程设计内容包括T梁构造图、桥墩构造图、桥台构造图、伸缩缝构造图、栏杆构造图、人行道板构造图等。

……

桥梁采用5跨20米 简支T梁 桥，桥面连续，正桥。下部结构采用肋板式桥台，桩柱式桥墩，均采用钻孔灌注桩基础。

桥梁分两幅桥布置，两幅桥同宽，桥宽为31m，两幅桥之间采用盖板连接（中央分隔带内）。

……

该资料采用全封闭施工。由于桥梁结构为简支体系，下部结构施工时，同时预制上部结构T梁，可以大大缩短工期，之后吊装T梁。施工过程中应注意对环境保护，施工优先安排在白天，并做好控制噪音、防尘、污水排放等措施，并减小施工垃圾对环境污染。

……

共62张，。

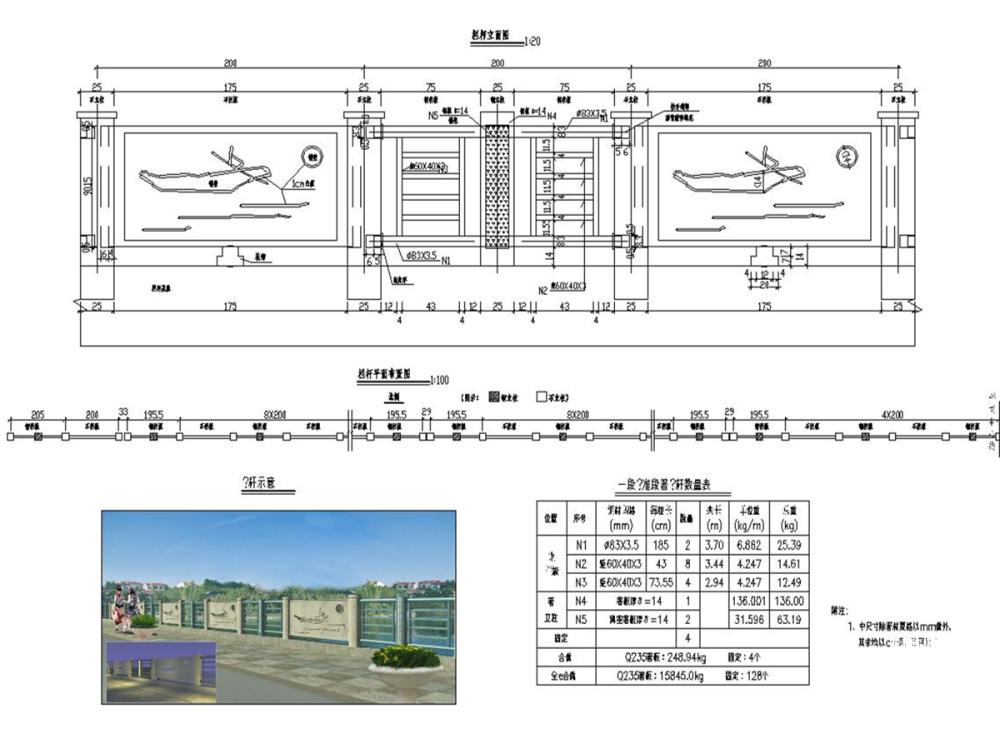

桥梁栏杆构造图

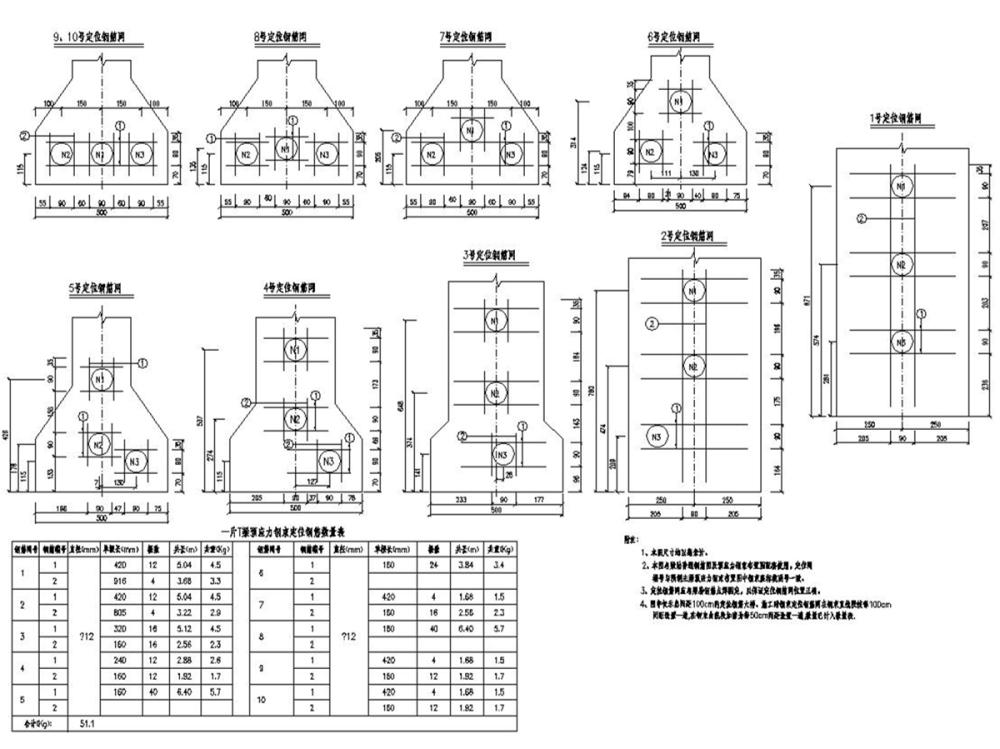

T梁预应力钢束定位钢筋布置图

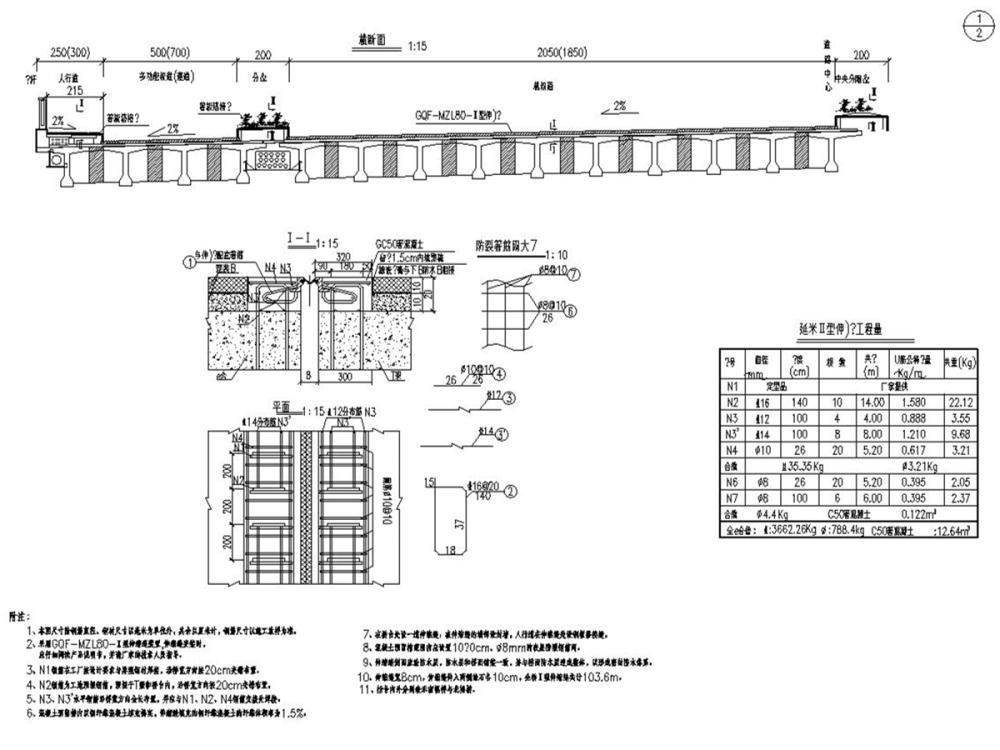

桥梁伸缩缝构造图

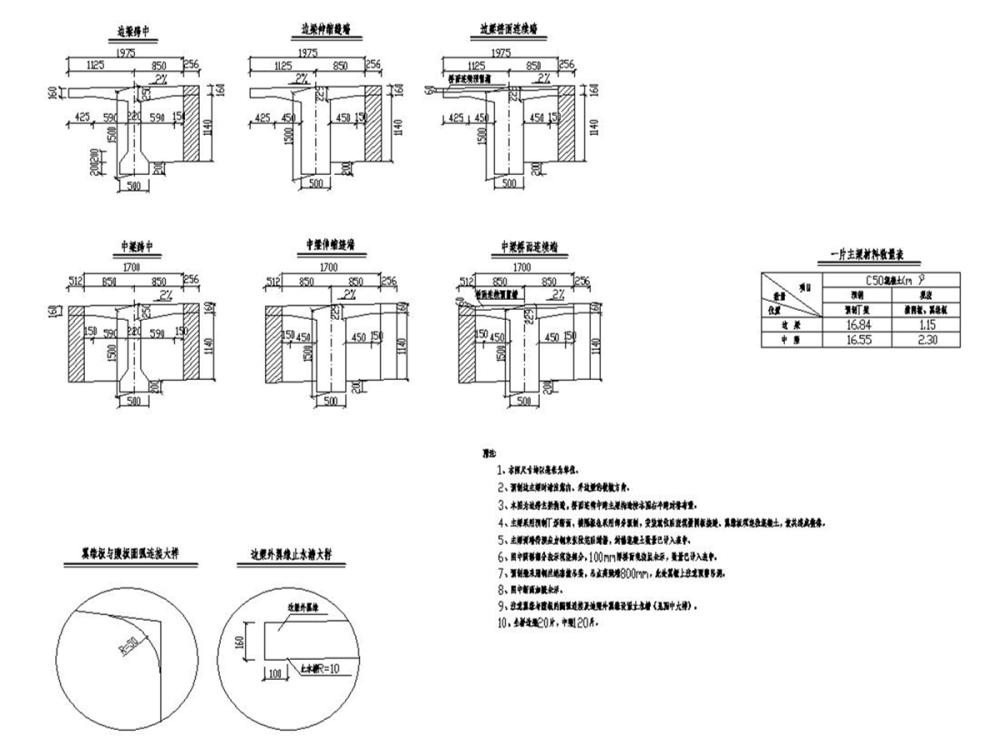

T梁一般构造图

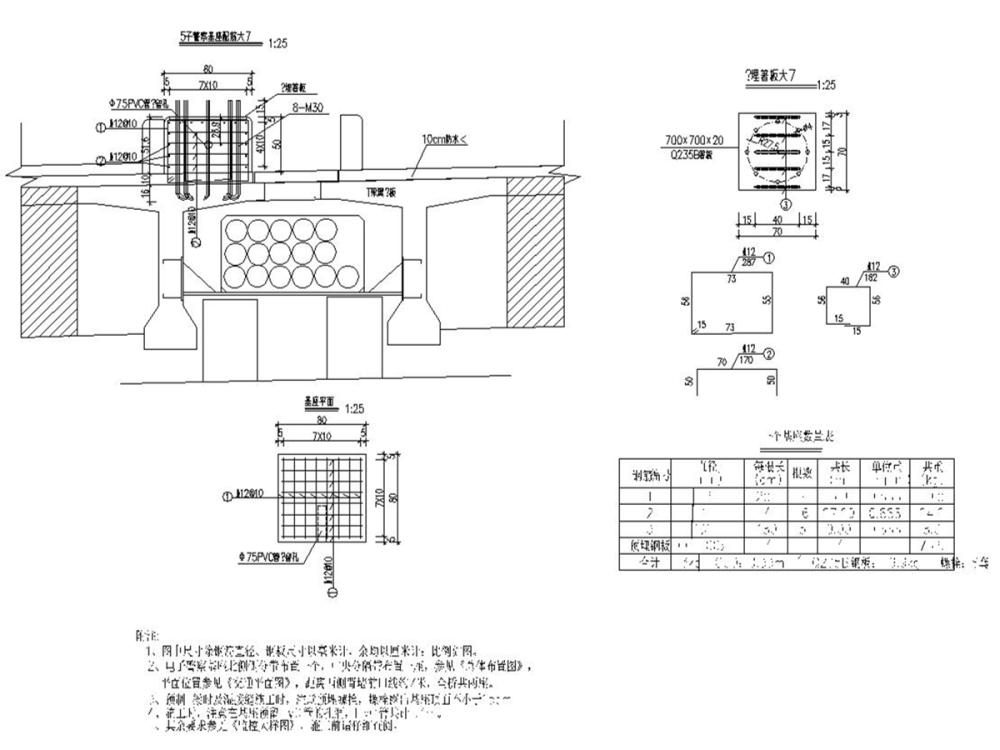

电子警察杆件基座钢筋构造图
