一份(75 2x120 75)m连续刚构主墩承台钢筋布置节点CAD详图纸设计(简支梁)(dwg)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

4.1.1 简支梁和刚构边墩采用双柱式桥墩，桩基顶采用系梁连接。
4.1.2 刚构主墩为双薄臂墩，薄臂墩中心间距为570cm，横向尺寸同箱梁底宽为850cm，纵向为130cm，承台高为350cm，横向X纵向为1280X1120cm，8根桩基，梅花形布置。

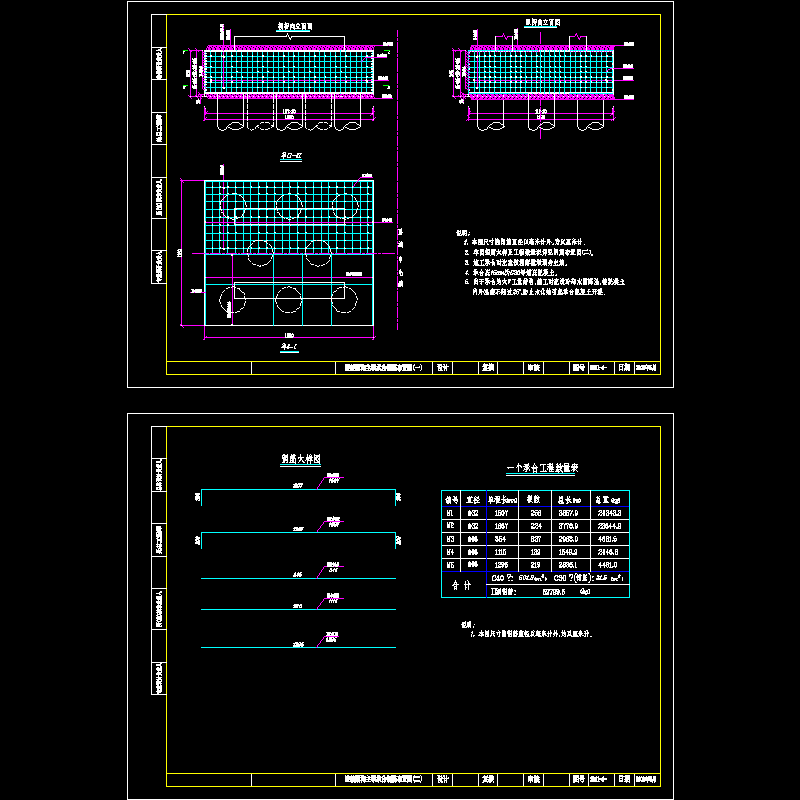

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
