1-30m钢筋混凝土无铰双曲拱桥设计CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准与设计规范 　　1）设计荷载：汽－20，挂-100；人群荷载: 4KN/m2。 　　2）桥　　型：跨径为30m净矢跨比为1/6的钢筋混凝土双曲拱桥。 　　3）桥面宽度：0.3m（栏杆） 1.5m（人行道） 7.0m 1.5m（人行道） 0.3m（栏杆）。 　　4）桥　　长：42.98米。 　　5）桥面纵坡：见桥形布置图。 　　6）桥面横坡：双向2%。 　　2、采用规范： 　　1）中华人民共和国交通部标准《公路桥涵设计通用规范》(JTG D60-2004)。 　　2）中华人民共和国交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ041-2000）。 　　3）《公路工程技术标准》。 　　4）《公路桥涵施工技术规范》。 　　该资料包含 　　1、设计说明书 　　2、桥型布置图 　　3、平立剖面图 　　4、横墙尺寸图 　　5、桥梁纵横断面图 　　6、横格板、系梁构造图 　　7、拱圈拱肋坐标图 　　8、栏杆图 　　9、栏杆柱图 　　10、拱圈结构图 　　11、腹拱板结构图 　　12、横墙钢筋图 　　13、承台钢筋布置图 　　14、桩基钢筋布置图

第 1 张图

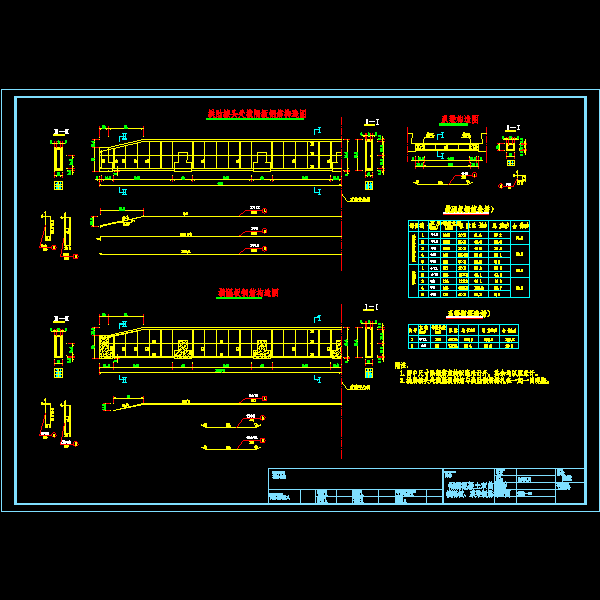

第 2 张图

第 3 张图

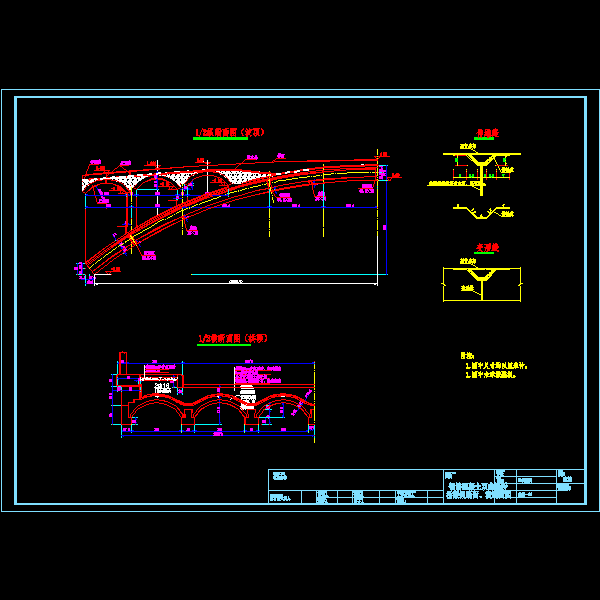

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
