现浇钢筋混凝土肋腋板刚架拱桥CAD施工图纸.dwg

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 一、设计依据 　　1．公路桥涵设计通用规范（JTJ021-89）。 　　2．公路钢筋混凝土及预应力混凝土桥涵设计规范（JTJ023-85）。 　　3．公路桥涵地基与基础设计规范（JTJ024-85）。 　　二、基本情况 　　XX桥是在XX公路XX1号桥的内侧加宽8.1m形成：2×0.55（安全带） 2×7.0m （行车道） 1.5m（中央分隔带）的新桥。我院于99年6月底对该桥位进行了桥位测量，测得老桥起讫点桩号为：K0 041.12~K0 134.67（假定桩号）；新加宽部分的起讫点桩号为：K0 060.39~K0 131.716，其技术标准： 　　桥面净空：净-7 2×0.55m 　　设计荷载：汽车-20级，挂车-100 　　桥面纵坡：0%；横坡：1.5%（单向） 　　桥位场区地震裂度小于规范要求，未考虑地震设防。 　　三、地质情况 　　甲方未提供桥位处的地质资料，但两岸均有明显的片麻岩露头。设计要求桥台基础底面应置于承载能力不小于1Mpa的新鲜岩石面上，若施工开挖到设计标高后无法满足设计要求的承载能力，请施工单位和甲方务必通知设计单位，以便采取措施解决。 　　四、桥型结构 　　新加宽部分的桥型采用单孔净跨50m的现浇钢筋砼肋腋板刚架拱，矢跨比为1/8，下部结构采用U型桥台，基础为明挖扩大基础。桥面纵坡为平坡，横向设1.5%的单向横坡，桥面外侧对称跨中等间距（10m）设置泄水管5个，桥梁全长71.326m。 　　本刚架拱桥实腹段底部为二次抛物线，其余均为直构件，上构采用四向支撑的肋腋板，肋腋板顶部设厚度不小于8cm（含2cm沥青表面处治）的桥面铺装层。 　　五、主要材料 　　1．砼：拱片、横系梁采用40号砼；肋腋板、悬臂板采用30号砼（其中拱片采用现浇施工，肋腋板和悬臂板为预制施工）；桥面现浇30号防水砼；安全带及栏杆采用25号砼。 　　2．钢筋：主筋采用Ⅱ级钢筋，其它钢筋采用Ⅰ级钢筋。 　　六、施工要点 　　1．本桥拱片和横系梁均采用整体现浇施工。施工尽量在低温环境下进行，拱片合拢温度宜小于10℃。 　　2．本桥拱顶预拱度为L/800，实腹段范围内按二次抛物线分配，拱腿范围内按直线变化，施工中的拱片支架应按设置预拱度之后的座标放样。 　　3．支座处理：在施工桥台拱座砼时，根据拱腿和斜撑的位置预留深为30cm、截面尺寸与拱腿、斜撑尺寸一致的预留槽，并预埋钢筋，待施工拱腿和斜撑时，将拱腿和斜撑的钢筋与预埋钢筋焊接，之后浇斜腿与斜撑的砼。 　　 弦杆支座采用钢板支座。 　　4．全桥设两道伸缩缝，施工时注意预埋伸缩缝预埋件。 　　 拱片、横系梁一般构造图 拱片钢筋布置图 横系梁钢筋布置图

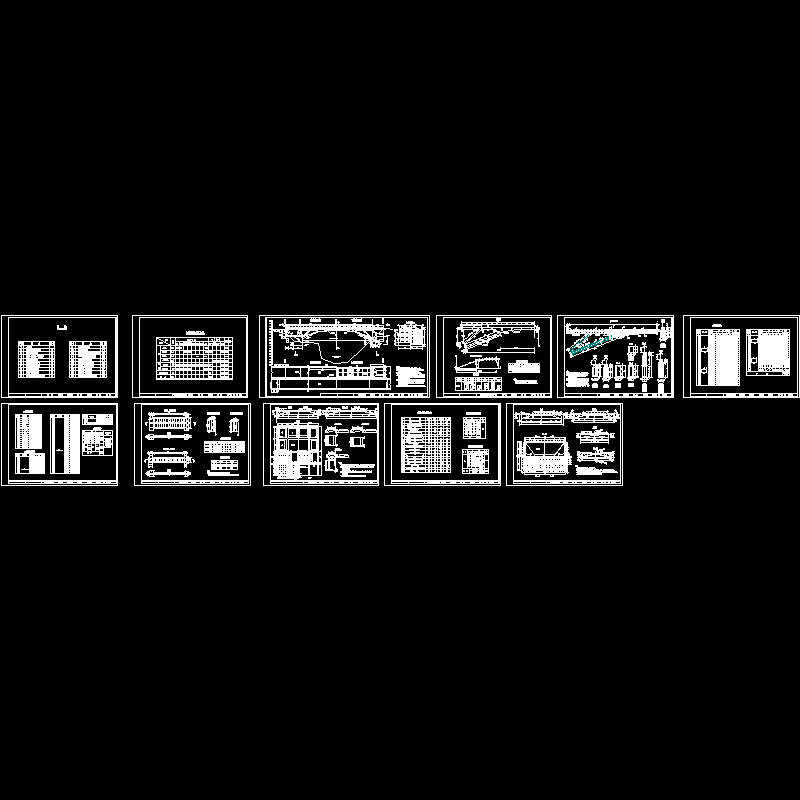

01.dwg

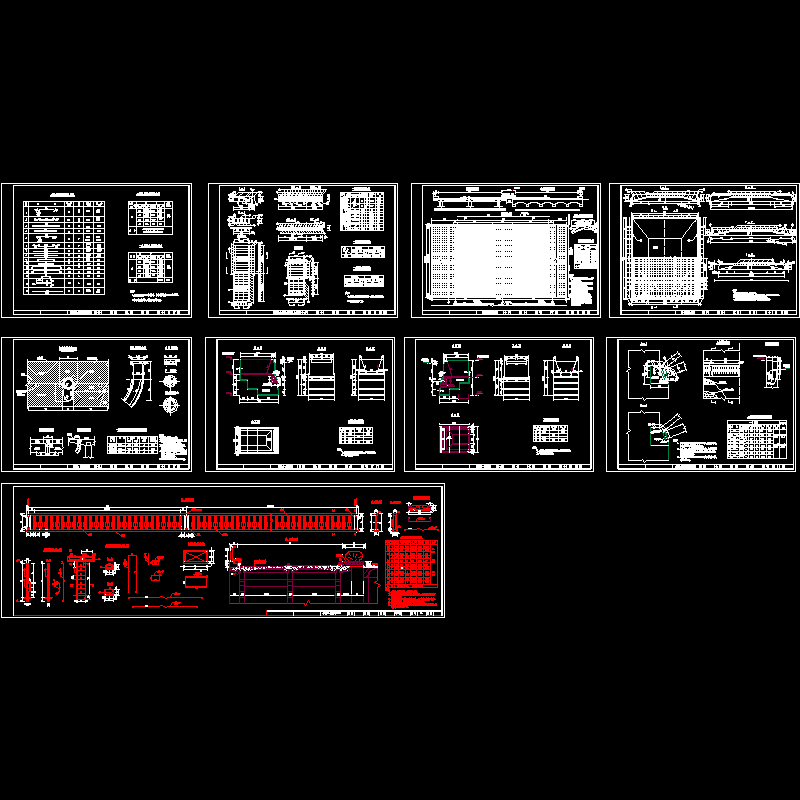

02.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
