附件详情 目录、设计说明 工程数量表、标准横断面图 27m跨桥型布置图 27m跨主拱圈竖向坐标定位图 27m跨主拱圈钢筋构造图 27m跨拱上横墙基座钢筋布置图 27m跨拱上横墙钢筋布置图 27m跨实心板一般构造图 27m跨实心板钢筋布置图（一）~（四） 27m跨桥面铺装钢筋布置图 27m跨桥台一般构造图 27m跨拱座钢筋布置图 27m跨桥台背墙及台帽钢筋布置图 27m跨桥台挡块钢筋布置图 21.7m跨桥型布置图 21.7m跨主拱圈竖向坐标定位图 21.7m跨主拱圈钢筋构造图 21.7m跨拱上横墙基座钢筋布置图 21.7m跨拱上横墙钢筋布置图 21.7m跨实心板一般构造图 21.7m跨实心板钢筋布置图（一）~（二） 21.7m跨桥面铺装钢筋布置图 21.7m跨桥台一般构造图 21.7m跨拱座钢筋布置图 21.7m跨桥台背墙及台帽钢筋布置图 21.7m跨桥台挡块钢筋布置图 拱上横墙挡块钢筋布置图 桥面连续钢筋布置图 纵向桥面连续钢筋布置图 防撞护栏及桥面排水一般构造图 防撞护栏钢筋布置图 伸缩缝安装示意图 搭板一般构造图 搭板及枕梁钢筋布置图

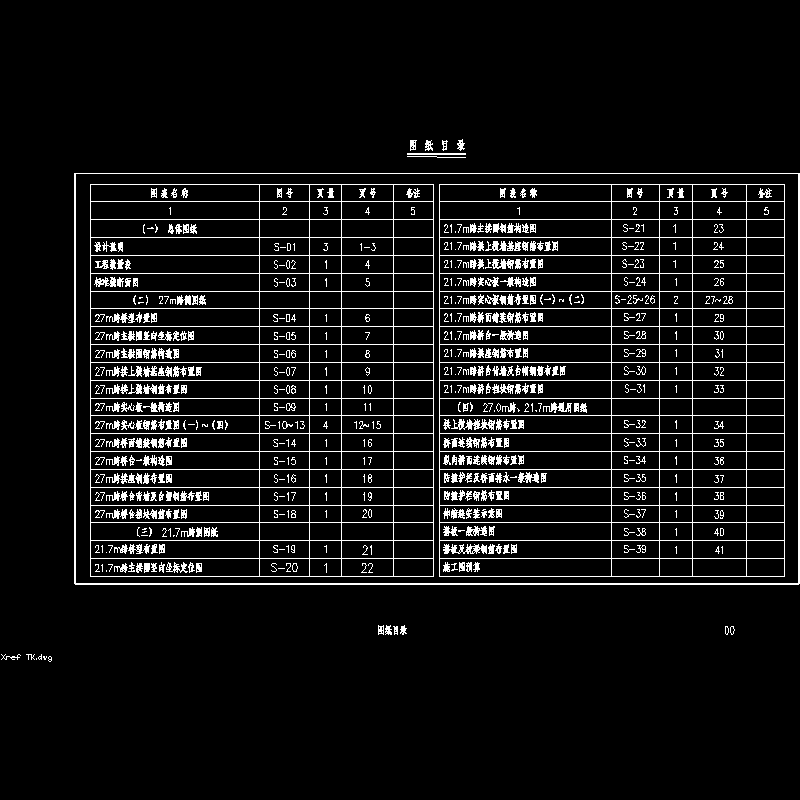

00 目录.dwg

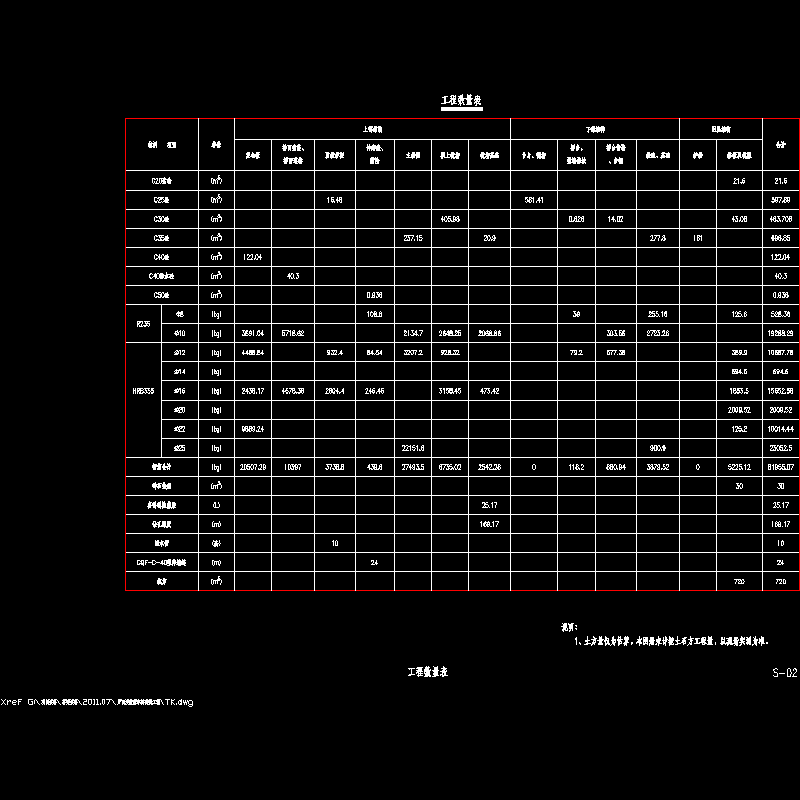

02 工程数量表.dwg

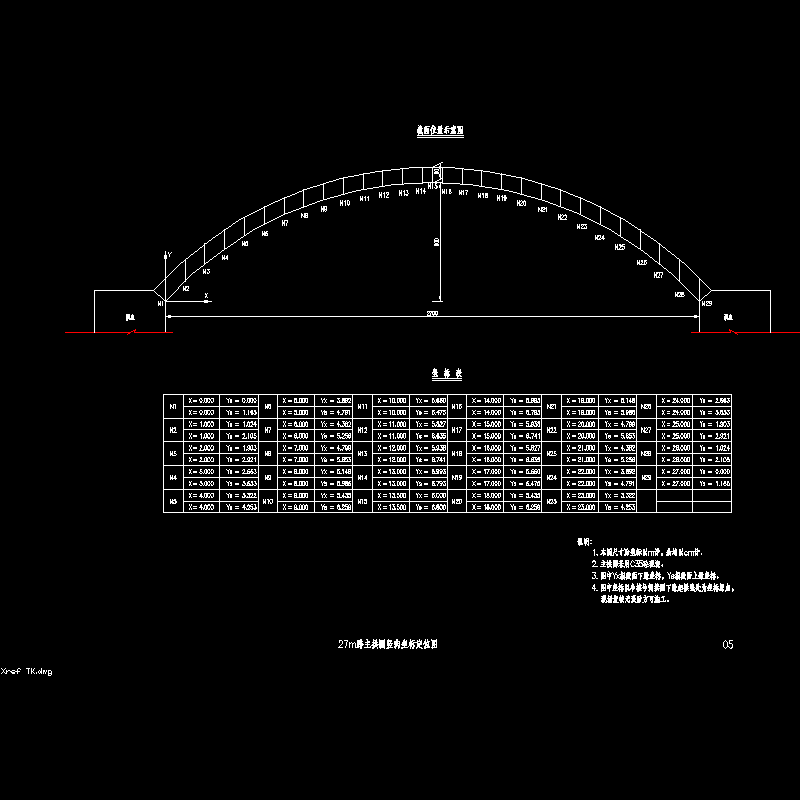

05 27m跨主拱圈竖向坐标定位图.dwg

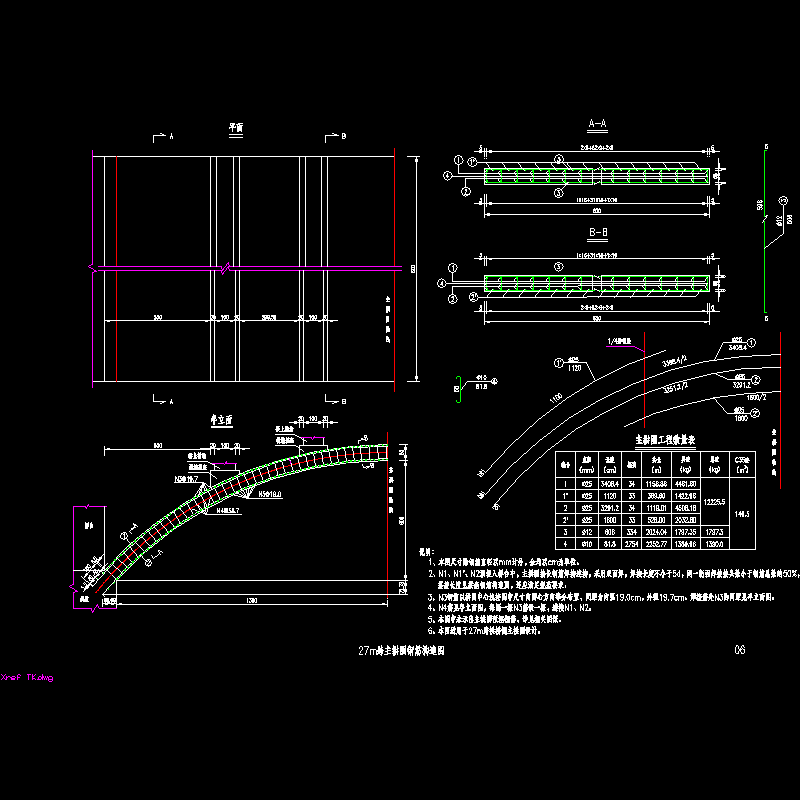

06 27m跨主拱圈钢筋布置图.dwg

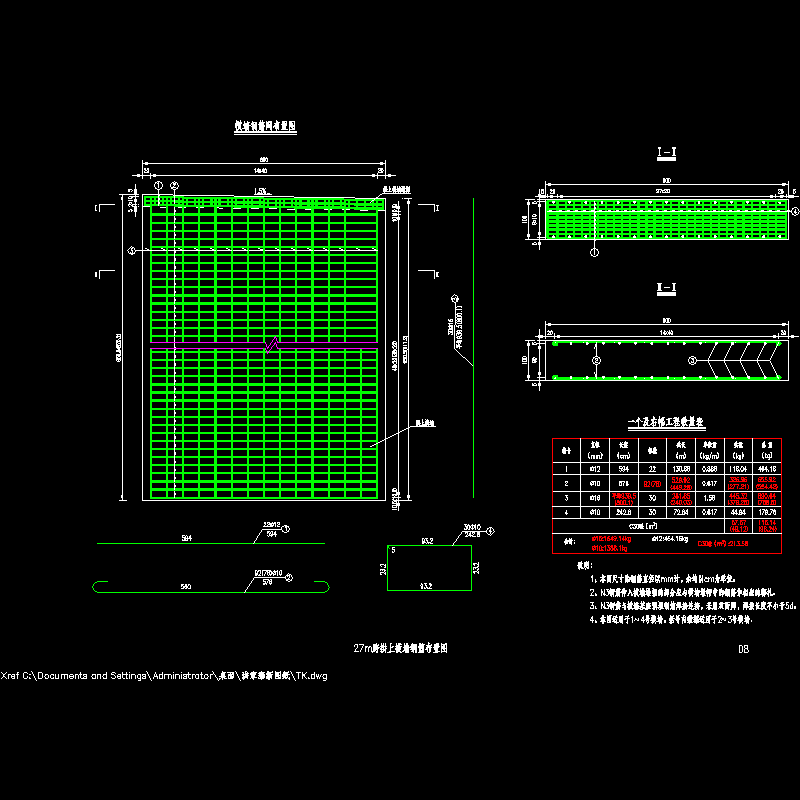

08 27m跨拱上横墙钢筋布置图.dwg

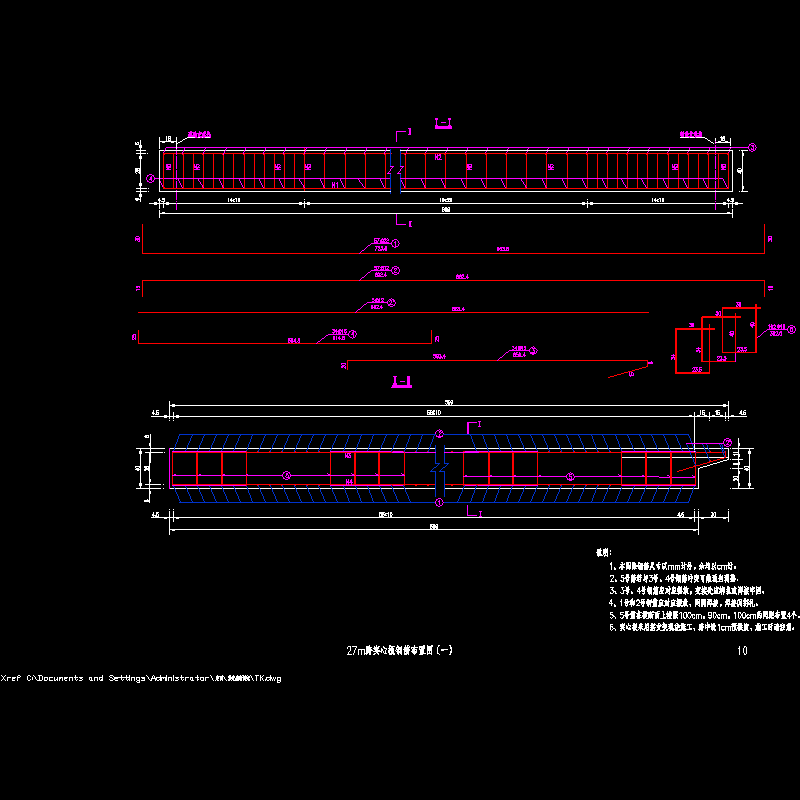

10 27m跨实心板钢筋布置图（一）.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
