[CAD]市政三跨上承式拱桥竣工图纸.dwg

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 桥梁及其附属工程竣工总平面图；下部工程竣工平面图；上部工程竣工平面图；桥梁竣工南立面图；桥梁竣工北立面图；桥拱竣工标高示意图；桥墩台基坑开挖图；桥墩台基础及垫层竣工图；桥墩竣工图；桥台竣工图；墩帽竣工图；桥台帽竣工图；桥拱配筋竣工图；桥面板配筋竣工图；管理用房竣工图；路中游道竣工图；游道搭板竣工图；桥面栏杆竣工图；桥面踏步竣工图；桥墩台处填土示意图；桥底游道竣工图；桥梁装饰竣工图；钢筋用量表；路基土方横断面图。 　　 共48张CAD图 上部结构竣工图 下部工程竣工图 南立面竣工图 管理用房墙体竣工图 桥墩竣工图 桥墩基坑开挖示意图 桥面板配筋竣工图 桥拱标高竣工图

第 1 张图

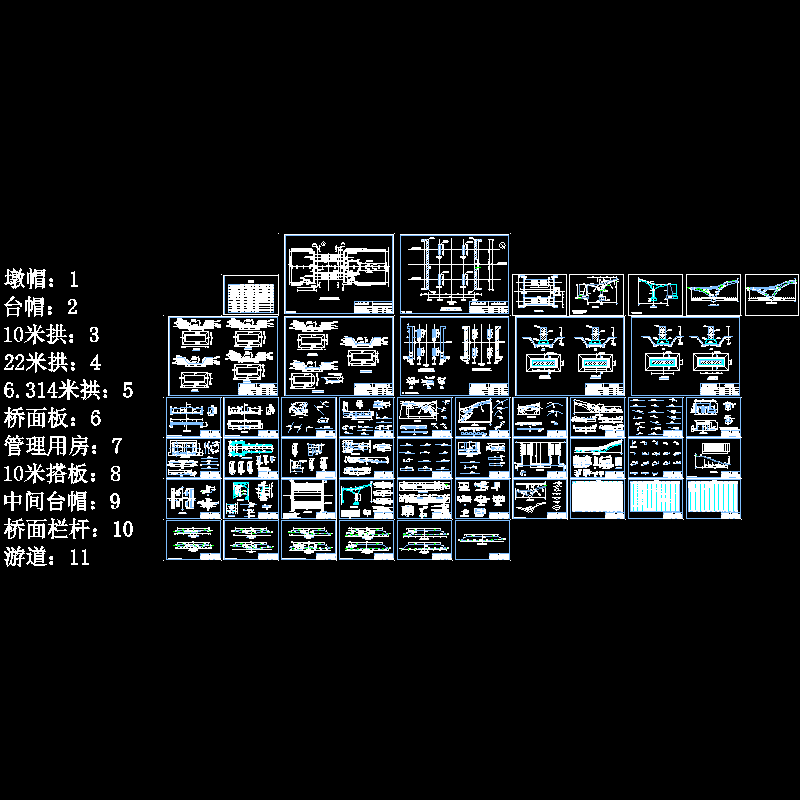

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
