380m中承式钢管混凝土系杆拱桥主拱肋段构造节点CAD详图纸设计(人行道设计)(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1、桥面宽度：桥面全宽按双向八车道外加人行道设计。横桥向分为左右两幅完全独立且完全对称的桥，每幅桥面宽26.1m，具体组成为：人行道(含栏杆)4.8m 防撞护栏0.5m 车行道15.5m 防撞护栏0.5m 过桥水管和检修道(含栏杆)4.8m。 　　2、桥面纵坡：4%，竖曲线半径R=6500m. 　　3、桥机横坡：双向1.5%。 　　4、设计荷载：汽车—超20级、挂车—120 　　 人群3.5KN平方米（按人行道净宽2.85m布载）。 　　 温度影响力：分别按升温20度，降温20度计算。 　　5、通航标准：内河III级航道，每个通航孔净宽不小于40m，净高不小于10m，共设两个通航孔。设计通航水位：20年一遇洪水标高为4.516m（黄海高程）。

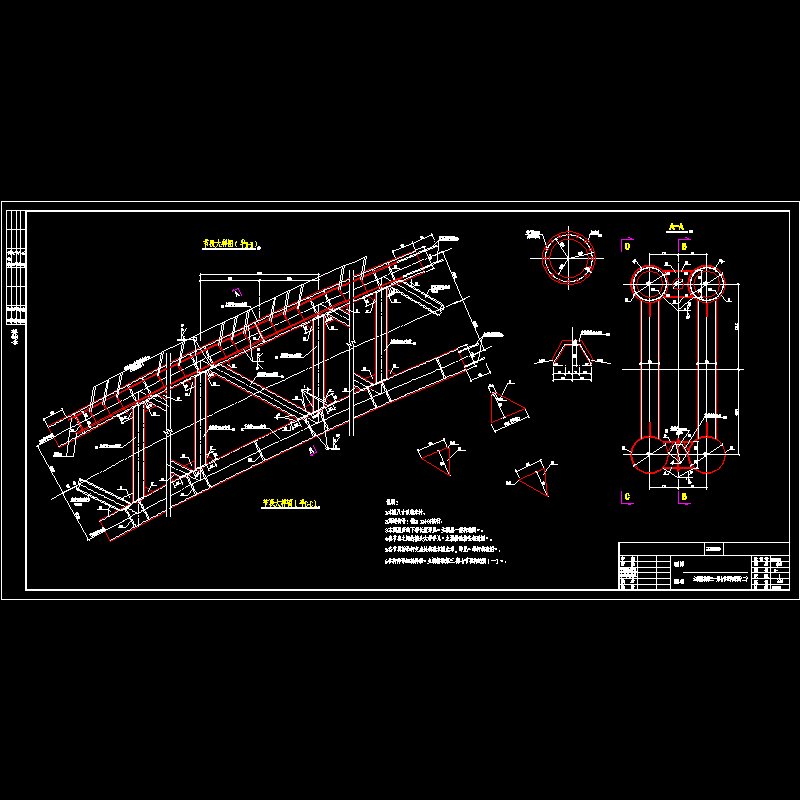

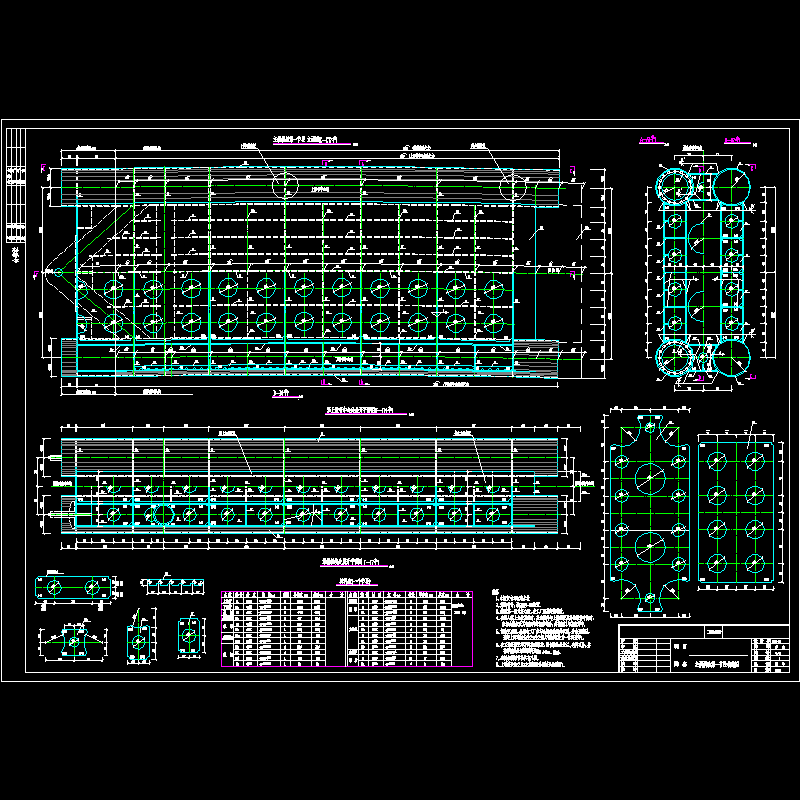

[ql-36]主拱肋第一节段构造图.dwg

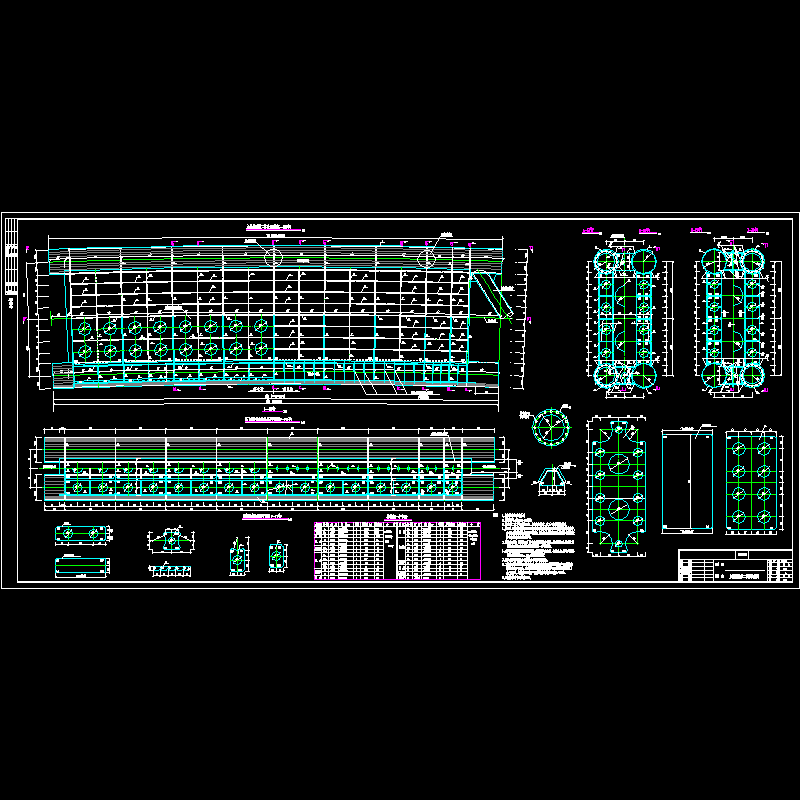

[ql-37]主拱肋第二节段构造图.dwg

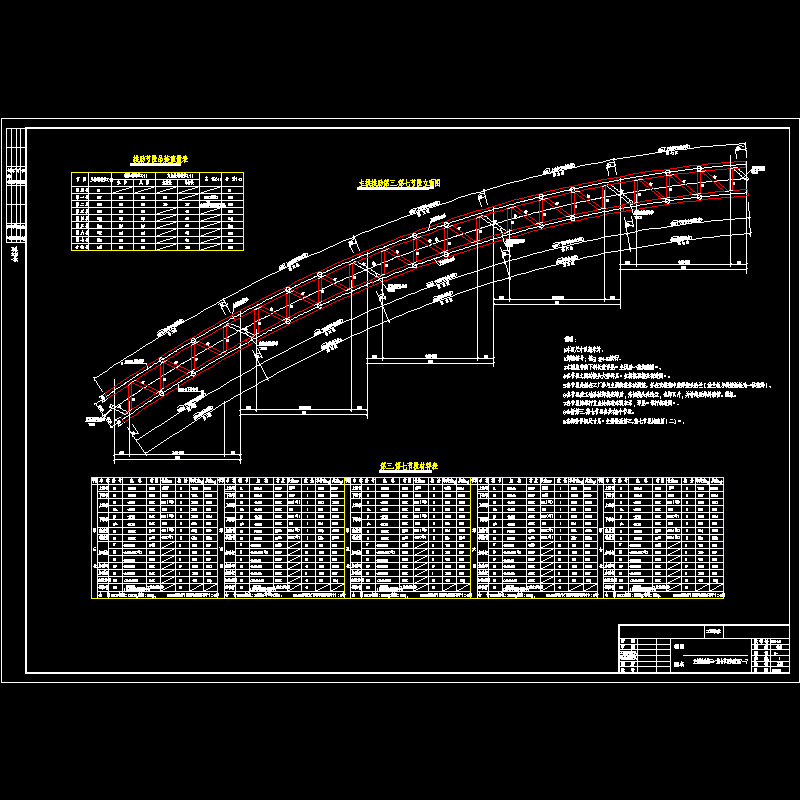

[ql-38]主拱拱肋第三~七节段构造图（一）.dwg

[ql-39]主拱拱肋第三~七节段构造图（二）.dwg
