三跨上承式系杆拱桥承台施工方案(钢板桩)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、编制依据1
• 二、项目概要1
• 三、编制原则1
• 四、钢围堰施工1
• 五、拉森桩Ⅳ支护设计3
• 1、计算拉森桩入土深度3
• 外力计算3
• 1）围堰外迎水面钢板桩水压力计算4
• 2）围堰内垫层底至河床顶4.2m厚主动土压力合力Ea25
• 3）钢板桩有效入土深度8.3m厚主动土压力合力Ea35
• 4）钢板桩有效入土深度8.3m厚被动土压力合力Eb16
• 5）围堰整体稳定性验算6
• 六、承台施工
• 1.. 土方开挖 断面示意图11
• （1）、施工顺序11
• 七、质量保证措施13

附件详情

桥为三跨上承式系杆拱桥，桥长142m，面积3493.2m2，相交角度90度。下部结构在拱脚处设置拱座，拱座处采用3m厚承台，承台埋置于河底下不小于1m。现场实测水深为3m。钢围堰采用拉森Ⅳ型钢板桩，拉森Ⅳ型钢板桩宽度适中，抗弯性能好，依地质资料及作业条件决定选用钢板桩长度16长，要求钢板桩入土深度达桩长0 .5倍以上。
......
钢围堰施工：钻孔桩施工完毕后，拆除钻孔施工平台。对承台控制点标明并经过复核无误后加以有效保护，同时距离承台边线2m位置放出钢板桩插打位置，并用槽钢定位，在保证钢板桩垂直度的情况下逐根插打。
......
共计13页，。

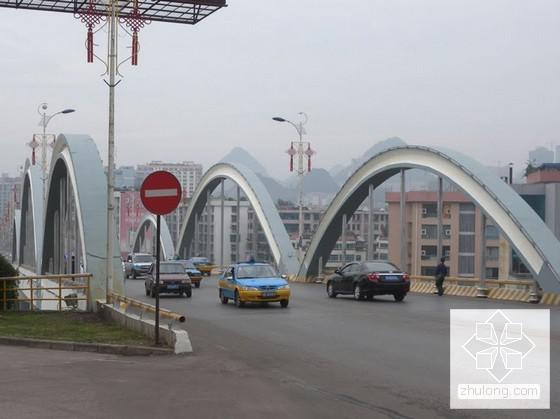

第 1 张图
