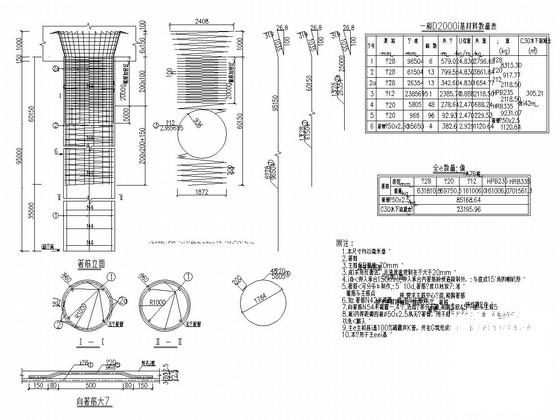

特大下承式钢结构系杆拱桥下部结构施工cad图纸

附件详情

桥梁概况： 本桥位特大型下承式钢结构系杆拱桥，桥梁全长318米，主跨180米，下部结构为双层桥面，上层桥面总宽41.1米，双向8个机动车道；下层桥面总宽50.1米，双向8条机动车道，两侧设置非机动车道及人行道；桥面铺设沥青砼路面；与主桥工程同步实施南北两端引桥各4跨，总长240米，也分为上下两层，同步实施引道工程，包括机动车道、非机动车道、人行道，长约0.49公里。 ...... ，共21张CAD设计图。
