附件详情 【项目概要】 主桥结构:下承式钢管混凝土系杆拱桥 计算跨径:54.92米 拱轴线形式:抛物线 矢跨比: 1:3 拱肋结构:钢管混凝土结构,断面形式为哑铃形,内倾15度成提篮式 系梁结构:1.9x1.5米的箱形,采用预应力来平衡拱肋水平推力 引桥:13米跨径的普通钢筋空心板简支梁结构 下部结构:桥台采用U型桥台,基础也采用扩大浅基础 【技术标准】 1、 桥梁设计荷载:汽车荷载:城-A级;人群荷载:4 KN/平米; 2、 设计行车速度:40 km/h; 3、 桥梁宽度: 主桥:3.15(人行道) 1.5(拱肋) 0.85(路缘) 9(行车道) 3.15(人行道) 1.5(拱肋) 0.85(路缘)=20米;引桥:5.5(人行道) 9(行车道) 5.5(人行道)=20米; 4、 桥面纵横坡:桥面设R=2000,T=60,E=0.9米的竖曲线,接线坡度为3%;桥面横坡为1.5%的双向坡,人行道设1.0%的内坡(拱肋部分不设坡度)。 5、 地震烈度:桥址处地震基本烈度为Ⅵ度; 6、 通航标准:不通航,50年一遇洪水位:86.67米; 7、 过桥管线:电信、电力在人行道下通过,其他管线由于结构限制不考虑过桥。 【资料内容】 桥位平面图、总体布置图、主桥上部一般构造图、上部结构施工顺序图、拱肋构造图、风撑一般构造图、吊杆连接构造图、系梁一般构造图、系梁预应力束构造图、系梁普通钢筋构造图、中横梁及挑梁一般构造图、中横梁及挑梁钢筋构造图、端横梁及挑梁一般构造图、端横梁及挑梁预应力束构造图、机动车道桥面板、桥面板连接构造图、空心板钢筋构造图、人行道板构造图、引桥纵坡调整构造图、主桥支座布置图、桥面铺装钢筋构造图、伸缩缝安装构造图、主桥桥墩一般构造图、主桥桥墩盖梁钢筋图、桥墩盖梁钢筋材料数量表、主桥立柱与基础钢筋图、桥台一般构造图、桥台台帽构造图、栏杆钢筋构造图……共41张CAD图纸,2002 吊杆连接构造图一 端横梁及挑梁预应力图 栏杆 桥面板钢筋图 桥面板连接构造图 桥台一般构造图 主桥桥墩构造图 风撑构造图

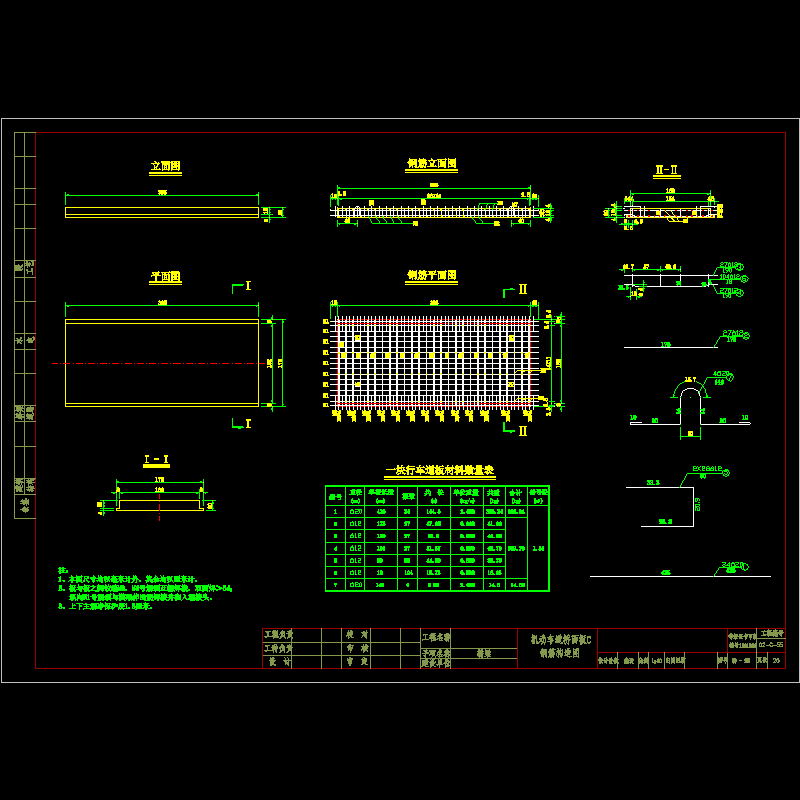

桥面板钢筋图c.dwg

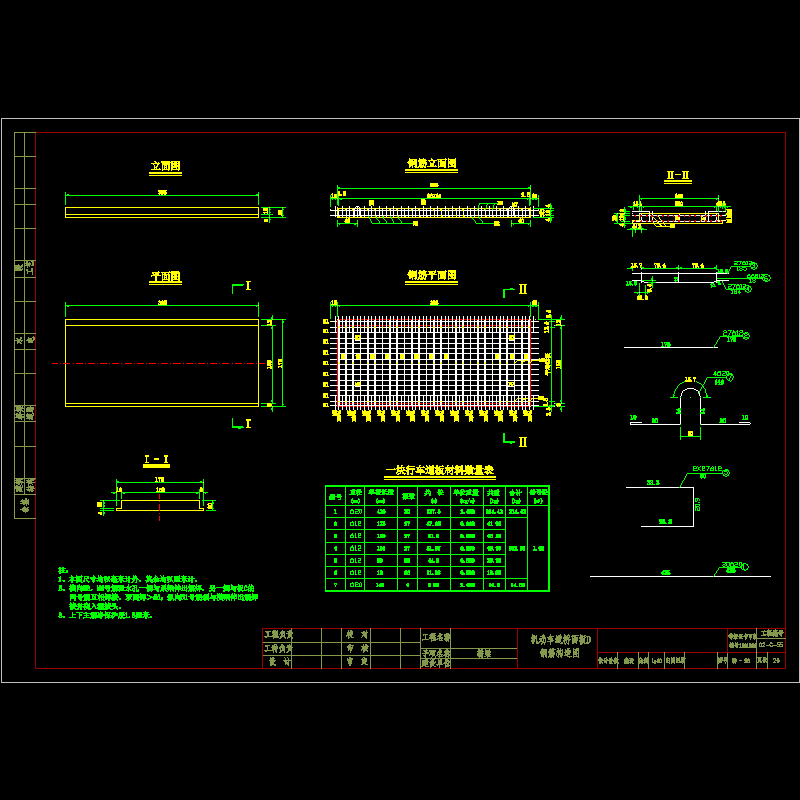

桥面板钢筋图d.dwg

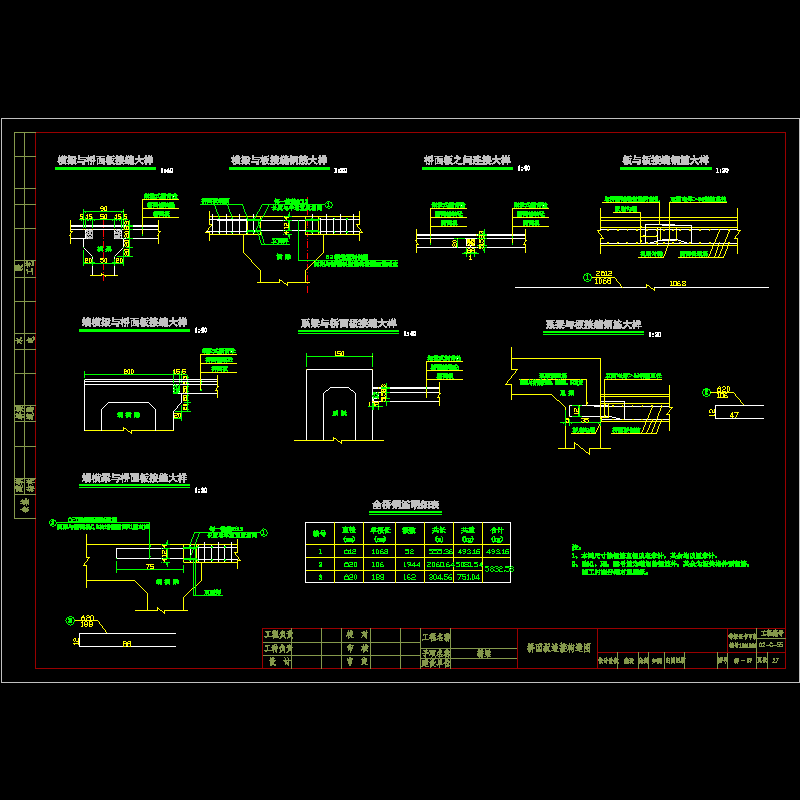

桥面板连接构造图.dwg

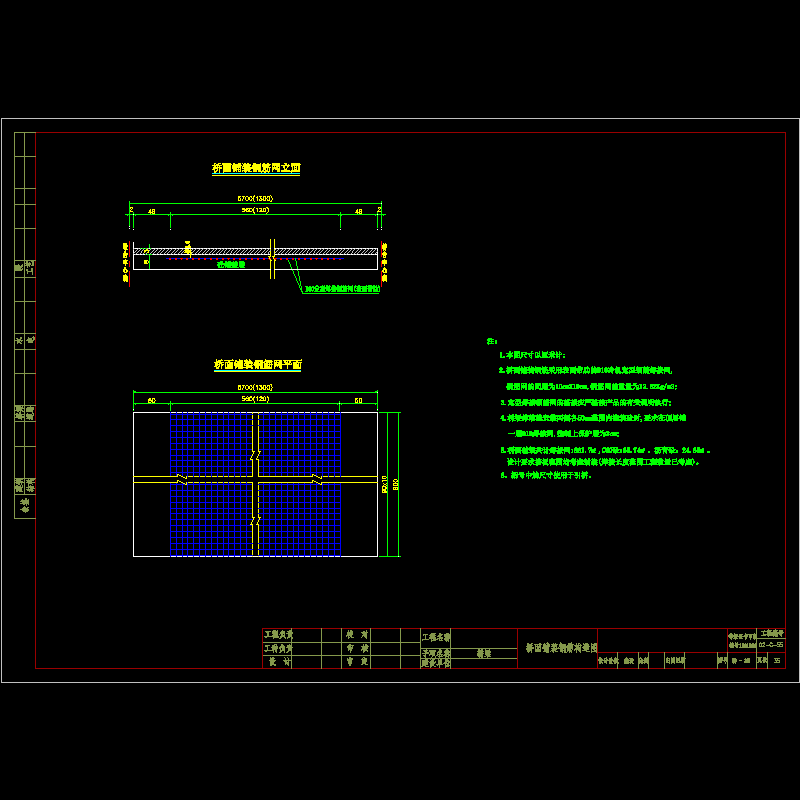

桥面铺装.dwg

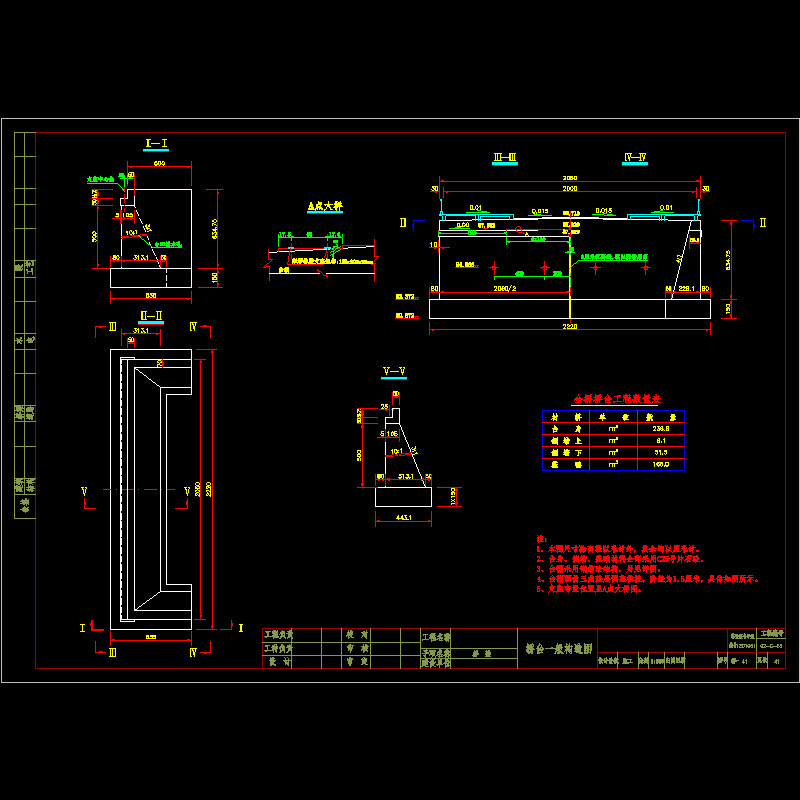

桥台一般构造图.dwg

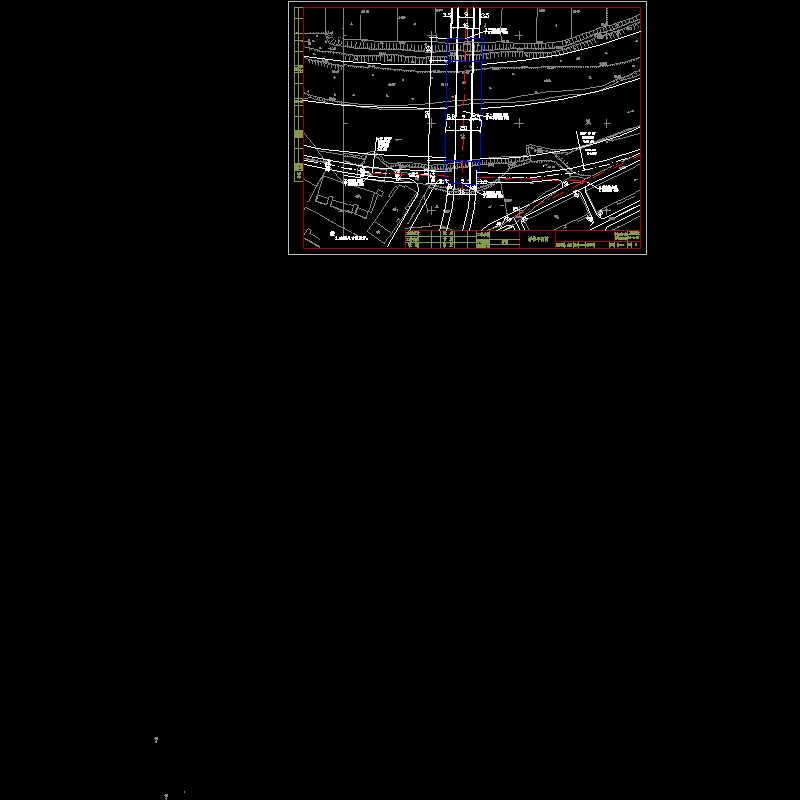

桥位平面图-01.dwg
人行道板构造图.dwg
上部结构施工顺序图.dwg
伸缩缝钢筋构造图.dwg
说明.dwg
台帽钢筋构造图.dwg
系梁普通钢筋构造图二.dwg
系梁普通钢筋构造图一.dwg
系梁一般构造图.dwg
系梁预应力束图.dwg
支座布置图.dwg
中横梁及挑梁钢筋图.dwg
中横梁及挑梁构造图.dwg
中横梁及挑梁预应力束图.dwg
主桥墩帽钢筋图.dwg
主桥桥墩构造图.dwg
主桥人行道板二.dwg
主桥人行道板三.dwg
主桥人行道板一.dwg
主桥上部一般构造图.dwg
总图布置图(二).dwg
纵坡调整构造图.dwg
13米空心板结构图.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
