设计标准： 　　 1、桥面净空：按甲方要求，净14M，单幅布置。 　　 2、通航净空：净宽50M，净高5M；最高通航水位为废黄河3.5M。 　　...... 　　结构设计： 　　 结合本桥桥址地形航道要求，主孔采用70米跨径预应力系杆钢管混凝土拱桥，全桥计至搭板尾长为86米。两侧3.2%降坡，全桥均位于半径R=3200米的竖曲线上。 　　 桥台按空腹式轻型桥台概念设计。桩基础采用φ120CM钻孔灌注桩，每个桥台8根，桩顶反力420吨，两个分离的承台和竖板及联结帽梁组成的门型框架为计算图式，台后土压力仅计帽梁以上部分，帽梁以下填土应采用土工合成材料进行加劲，不对桥台产生压力。

s-00.dwg

s-01.dwg

s-02.dwg

s-03.dwg

s-04.dwg

s-05.dwg

s-06.dwg

s-07.dwg

s-08.dwg

s-09.dwg

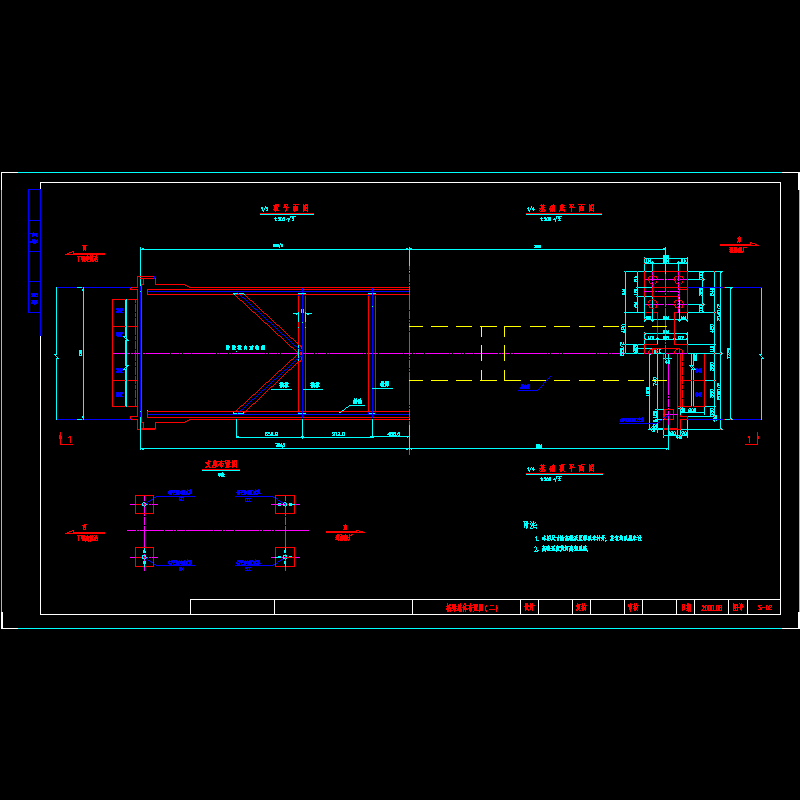

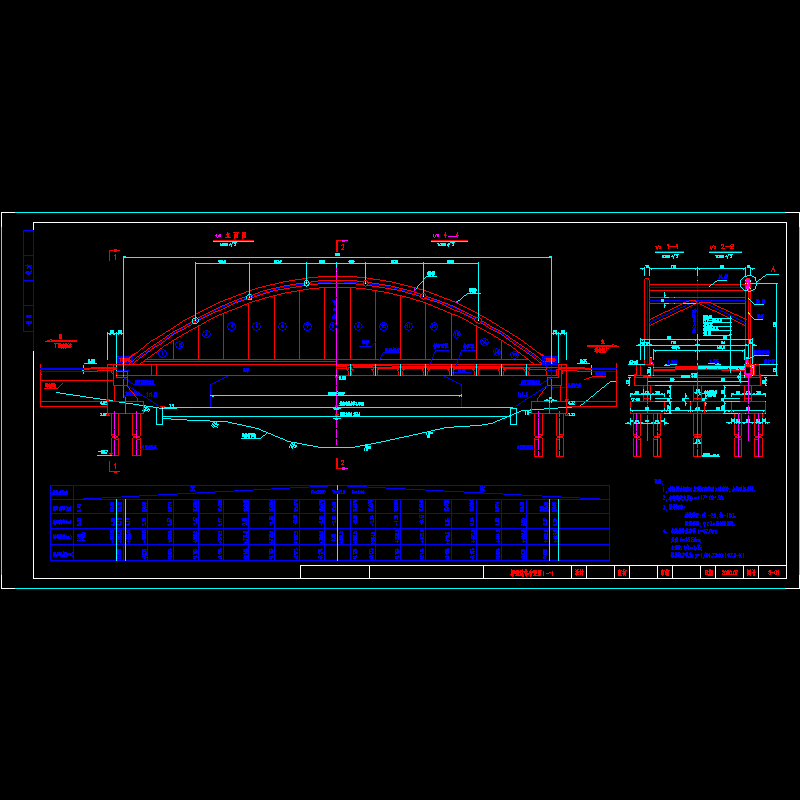

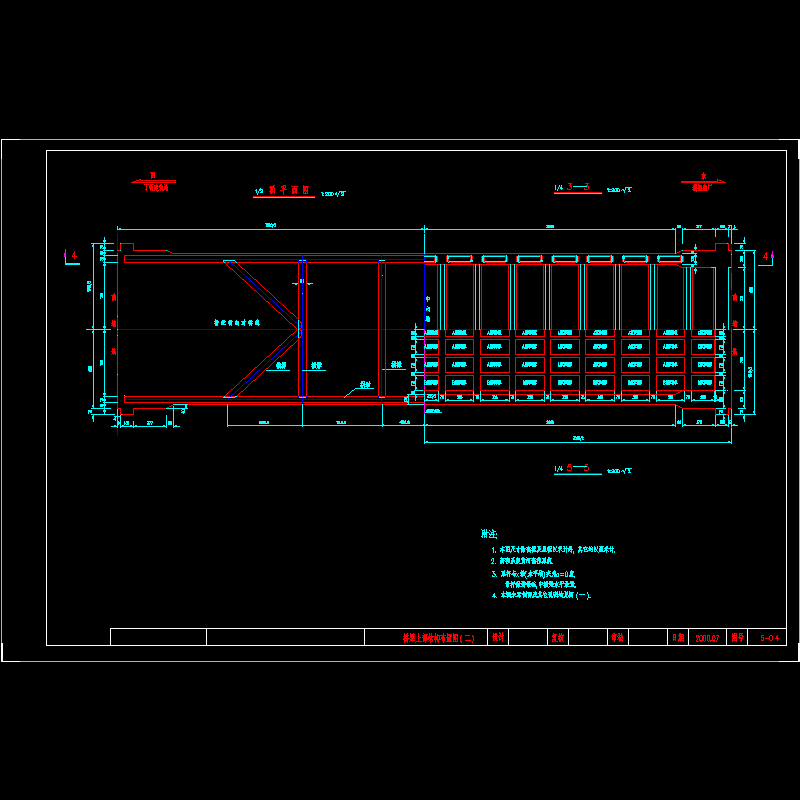

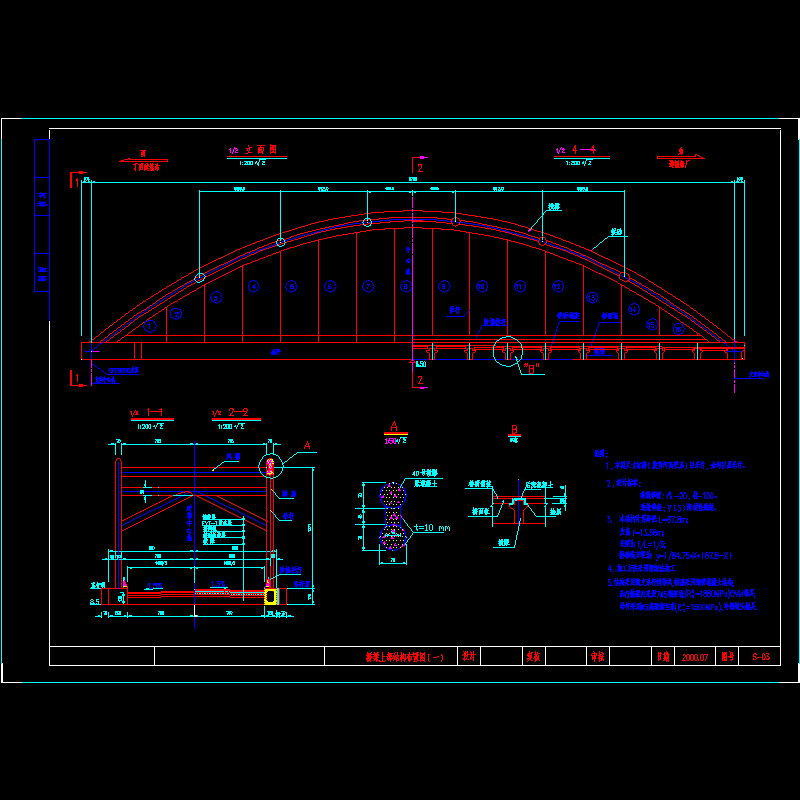

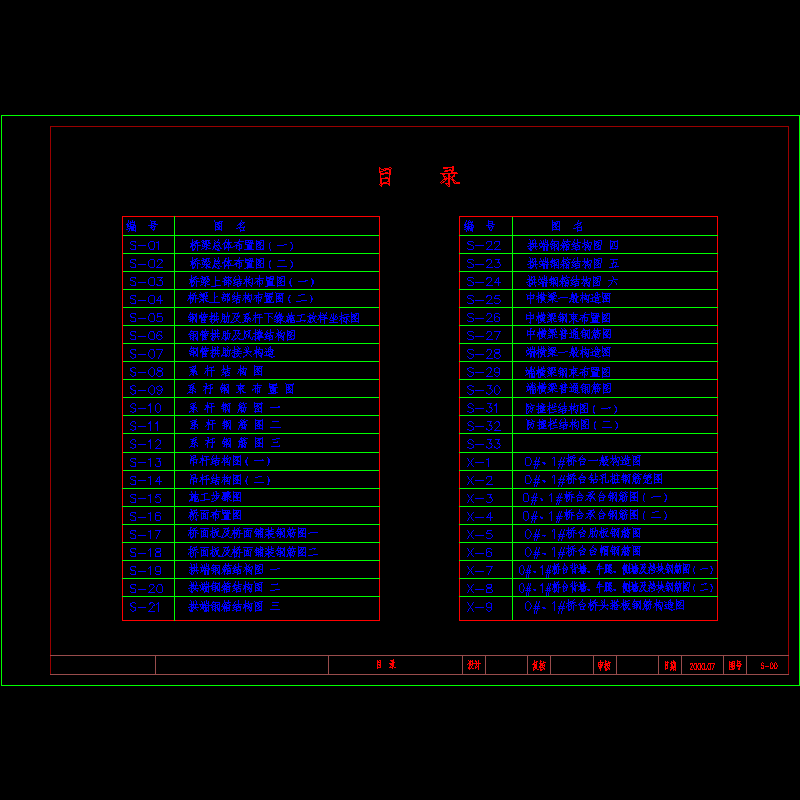

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
