桥宽33.5m跨径90m斜靠式系杆拱桥设计图纸cad平面布置图

附件详情

设计依据：城市桥梁设计规范（CJJ 11-近代）；公路桥涵施工技术规范（JTG/T F50-近代）

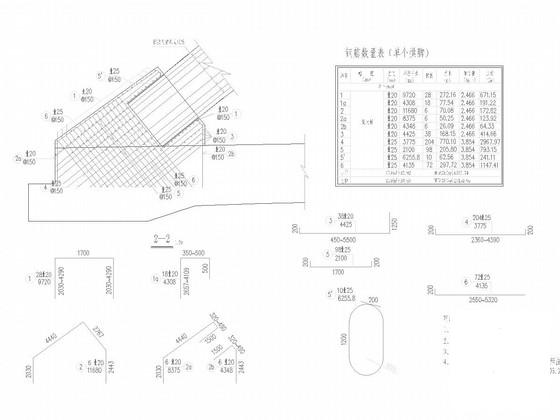

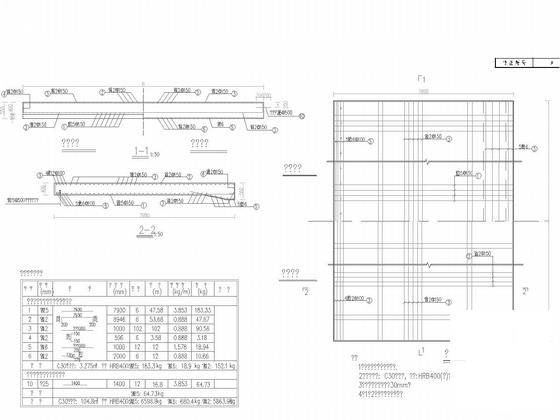

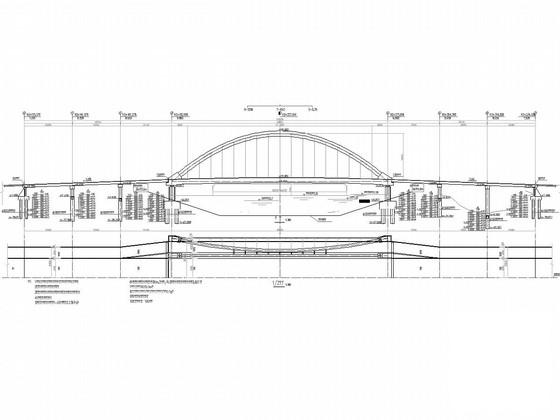

道路等级：主干路；设计行车速度：40km/h；荷载标准：汽车荷载：城-A级；人群荷载：按照《城市桥梁设计规范》（CJJ 11-近代）取值；通航要求：拟建桥梁通航净空按五级航道标准控制，通航净高不小于5m，净宽不小于50m；设计最高通航水位2.8m，最低通航水位0.7m。道路标准横断面布置为12m（绿化带）+16m（快车道）+12m（绿化带），红线宽度40m。跨运河大桥为跨度93m（计算跨径90m）的斜靠式系杆拱桥，两侧各3×20m的简支空心板梁结构，地面桥采用简支空心板梁结构。主桥结构为下承式系杆拱桥，主跨90m，桥宽33.5m，桥梁与河道斜交，斜交角为5.821°。拱肋采用主副拱结构，主拱肋垂直布置，副拱肋斜靠布置，两榀副拱肋各向内倾斜14.44°，主、副拱肋立面矢跨比为1/4.5，拱顶风撑为工字梁结构，吊杆间距4.8m，桥面采用纵横梁体系，现浇桥面板结构，非机动车道及人行道设于主、副拱肋之间。采用两榀拱肋，立面为二次抛物线，矢跨比1/4.5，拱高20m；拱肋采用哑铃形钢管混凝土结构，高2.2m，宽1.0m。主桥主墩采用分离式桥墩，主桥桥墩采用ф2500mm立柱；主桥承台厚3.5m，截面尺寸为11m（横桥向）×7m（顺桥向），承台间采用横系梁连接，承台采用C35混凝土；每个承台下布置6根Φ1500mm的钻孔灌注桩，采用C30水下混凝土。
……
共计56张，设计于
