第一章、编制说明
1.编制依据
2.编制原则
3.编制范围
第二章、项目概要
1.总体概况
2.设计情况
3.主要工程内容和数量
4.工程建设条件
第三章、管理目标及施工计划
1.项目总体目标
2.具体分项目标
第四章、施工方案
1.方案选定
2.总体施工方案

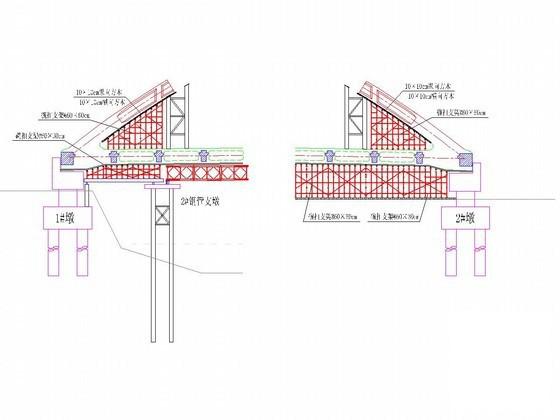

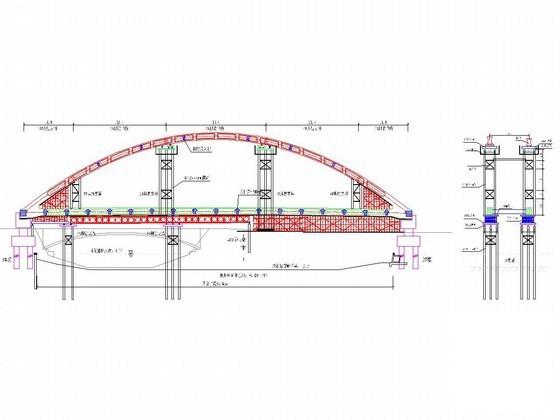

3.支架设计情况
4.施工步骤
5.施工重难点分析
第五章、施工方法
1.施工准备

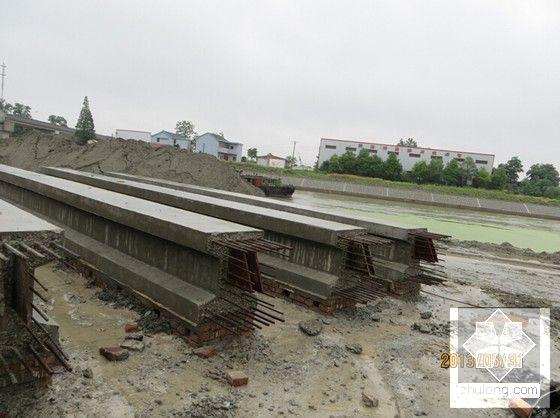

2.构件预制
3.系杆、拱脚及端横梁现浇施工
4.构件安装
5.施工监控
第六章、工期安排及水上交通管制
1.工期安排及海事管制计划
2.影响主跨安装施工进度因素及应急补救措施
第七章、施工组织
1.人员投入
2.材料投入
3.设备投入
第八章、质量管理体系及保证措施
1.质量保证体系
2.质量保证措施
3.桥梁工程质量通病的防治技术措施
第九章、安全生产管理体系及保证措施
1.安全保证体系
2.危险源分析及对策
3.安全保证措施
4.安全应急预案
第十章、环境保护、水土保持保证体系及保证措施
1.环境保护、水土保持保证体系保证体系
2.施工环境保护措施
3.水土保护措施
4.施工后期场地恢复措施
第十一章、季节性施工措施
1.雨季施工措施
2.高温季节施工措施
3.农忙期间施工措施
4.冬季期间施工措施
5.防风施工措施
第十二章、航道管制措施
1.航道隔离措施
2.安全管制措施
3.安全维护措施
第十三章、附件
1.xx山桥主桥上部结构施工计算书
2.附表、附图

附件详情

总体概况：
桥跨布设为10+90+2×20m，主桥为1孔90m下承式预应力钢筋混凝土系杆拱桥，引桥为10m、20m跨径部分预应力混凝土空心板，桥梁全长147.92m。
......
设计标准：
1.道路等级：三级公路；
2.设计车速：40km/h；
3.设计荷载：公路—Ⅱ级；
4.桥面宽度：0.5m（护栏）+7.0m（机动车道）+0.5m（护栏）=8.0m；
5.通航标准：Ⅲ级，通航净空60×7m，最高通航水位3.06m；
6.桥梁设计安全等级：二级；
7.设计基准期：100年；
......
结构设计：

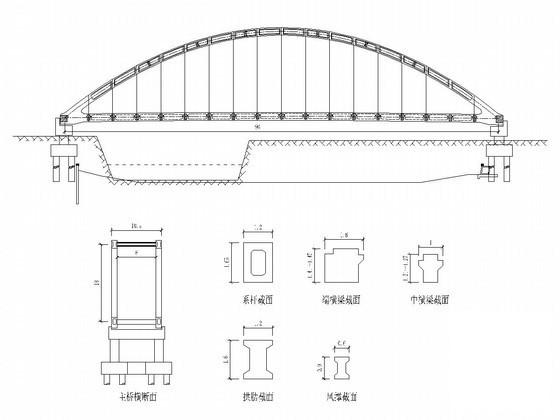

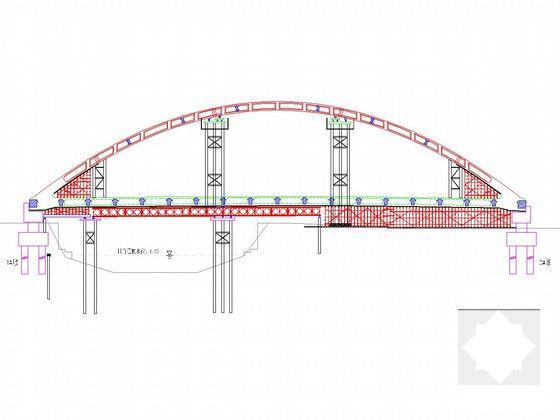

主桥：上部采用预应力钢筋混凝土系杆拱桥，计算跨径为90m，拱轴线为二次抛物线，矢跨比1/5，矢高18m。
拱肋：横桥向布置两榀拱肋，拱肋净距8.0m，中心距9.2m。拱肋采用“工”字形断面，高1.6m，宽1.2m。
风撑：拱肋间采用6道风撑连接，风撑为高0.9m，宽0.6m的“工”字形构件。
系杆：系杆采用箱型截面，高1.65m、宽1.2m、壁厚为0.35m，系杆至拱脚时渐变为高2.15m的矩形断面；吊杆间距为5.0m；系杆横向之间由端横梁和中横梁相连，横梁间距5.0m。
......
，共78页。
