桥梁系杆支架CAD施工图纸(dwg)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

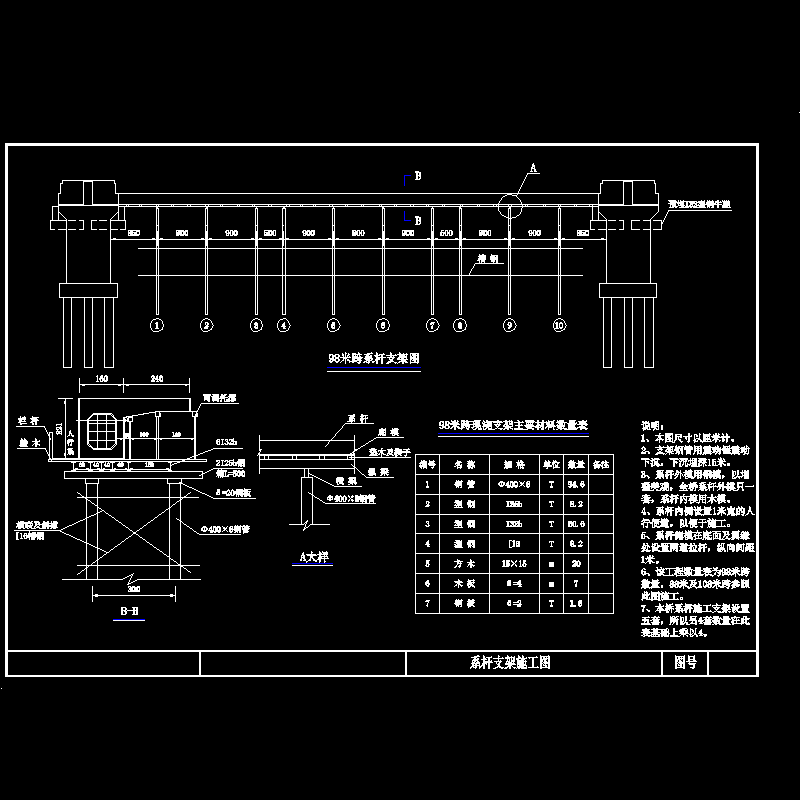

说明： 　　1、本图尺寸以厘米计。 　　2、支架钢管用震动锤震动下沉，下沉埋深15米。 　　3、系杆外模用钢模，以增强美观，全桥系杆外模只一套，系杆内模用木模。 　　4、系杆内侧设置1米宽的人行便道，以便于施工。 　　5、系杆侧模在底面及翼缘处设置两道拉杆，纵向间距1米。 　　6、该工程数量表为98米跨数量，88米及108米跨参照此图施工。 　　7、本桥系杆施工支架设置五套，所以另4套数量在此表基础上乘以4。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-15 23:16:27上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
