桥梁万能杆件双导梁方案设计CAD图纸(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

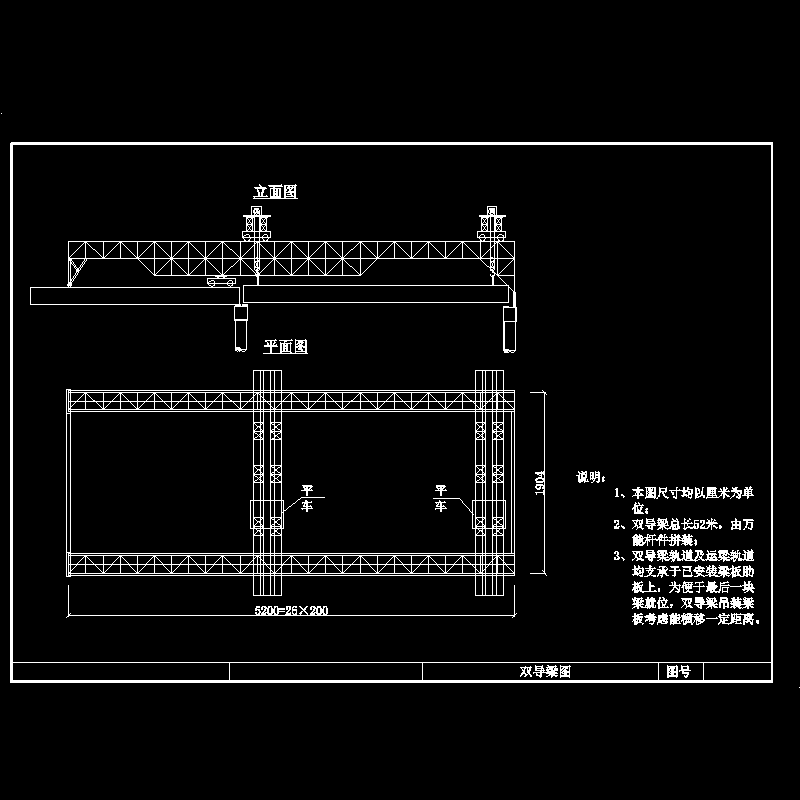

说明： 　　 1、本图尺寸均以厘米为单位； 　　 2、双导梁总长52米，由万能杆件拼装； 　　 3、双导梁轨道及运梁轨道均支承于已安装梁板肋板上，为便于最后一块梁就位，双导梁吊装梁板考虑能横移一定距离。
