桥梁浆砌墩施工栈桥方案设计CAD图纸(施工车辆)(dwg)

[复制链接]

0

主题

0

帖子

553

积分

超级版主

Rank: 8Rank: 8

积分
553
发表于 2020-9-13 09:23:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源

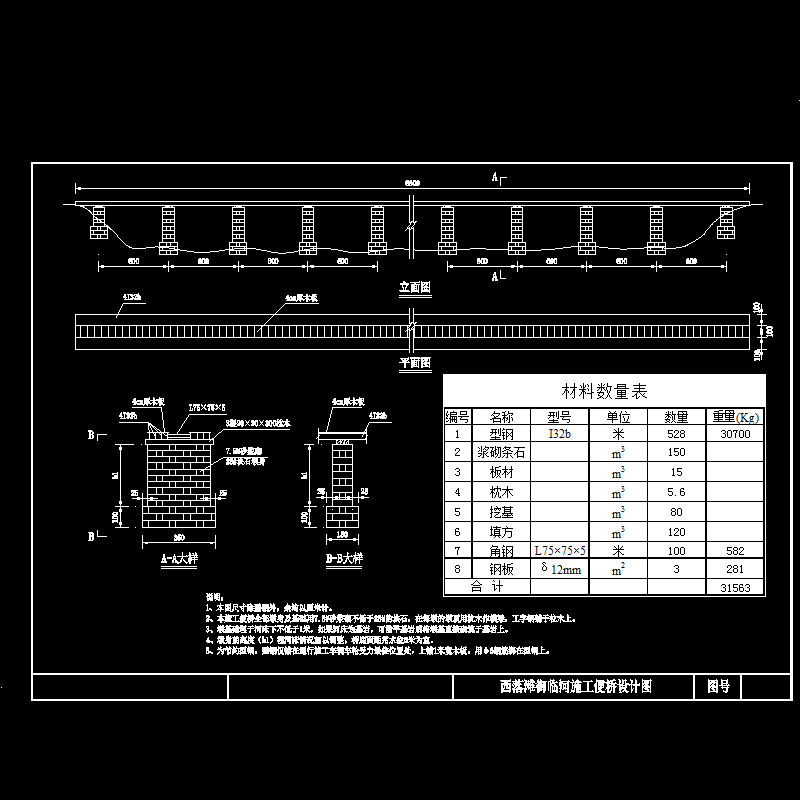

说明:   1、本图尺寸除型钢外,余均以厘米计。   2、本施工便桥全部墩身及基础用7.5#砂浆砌不低于25#的块石,在每墩的墩顶用枕木作横梁,工字钢铺于枕木上。   3、墩基础埋于河床下不低于1米,如果河床为基岩,可凿平基岩后将墩基直接砌筑于基岩上。   4、墩身的高度(h1)视河床情况加以调整,桥底面距常水位6米为宜。   5、为节约型钢,型钢仅铺在通行施工车辆车轮受力最佳位置处,上铺1米宽木板,用φ6钢筋绑在型钢上。

桥梁施工方案设计 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-9-13 09:23:09上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在方案设计专区发帖交流相关知识。

附件2099v11ecwdd1cw0es1wcs0.rar

53.21 KB

下载  售价: 100 积分    赚积分
