桥梁空心板边板落位方案设计CAD图纸(工字钢)(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

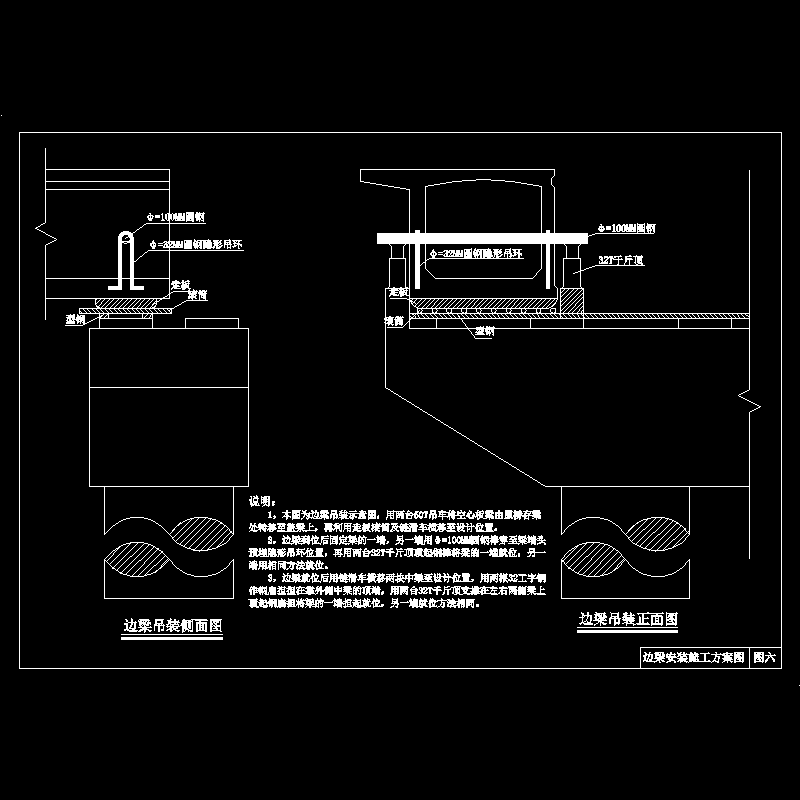

说明： 　　 1，本图为边梁吊装示意图，用两台50T吊车将空心板梁由原桥存梁处转移至盖梁上，再利用走板滚筒及链滑车横移至设计位置。 　　 2，边梁到位后固定梁的一端，另一端用φ=100MM圆钢棒穿至梁端头预埋隐形吊环位置，再用两台32T千斤顶顶起钢棒将梁的一端就位，另一端用相同方法就位。 　　 3，边梁就位后用链滑车横移两块中梁至设计位置，用两根32工字钢作钢扁担担在靠外侧中梁的顶端，用两台32T千斤顶支撑在左右两侧梁上顶起钢扁担将梁的一端担起就位，另一端就位方法相同。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
