[CAD]13m预制钢筋混凝土空心板桥梁设计图纸.dwg

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

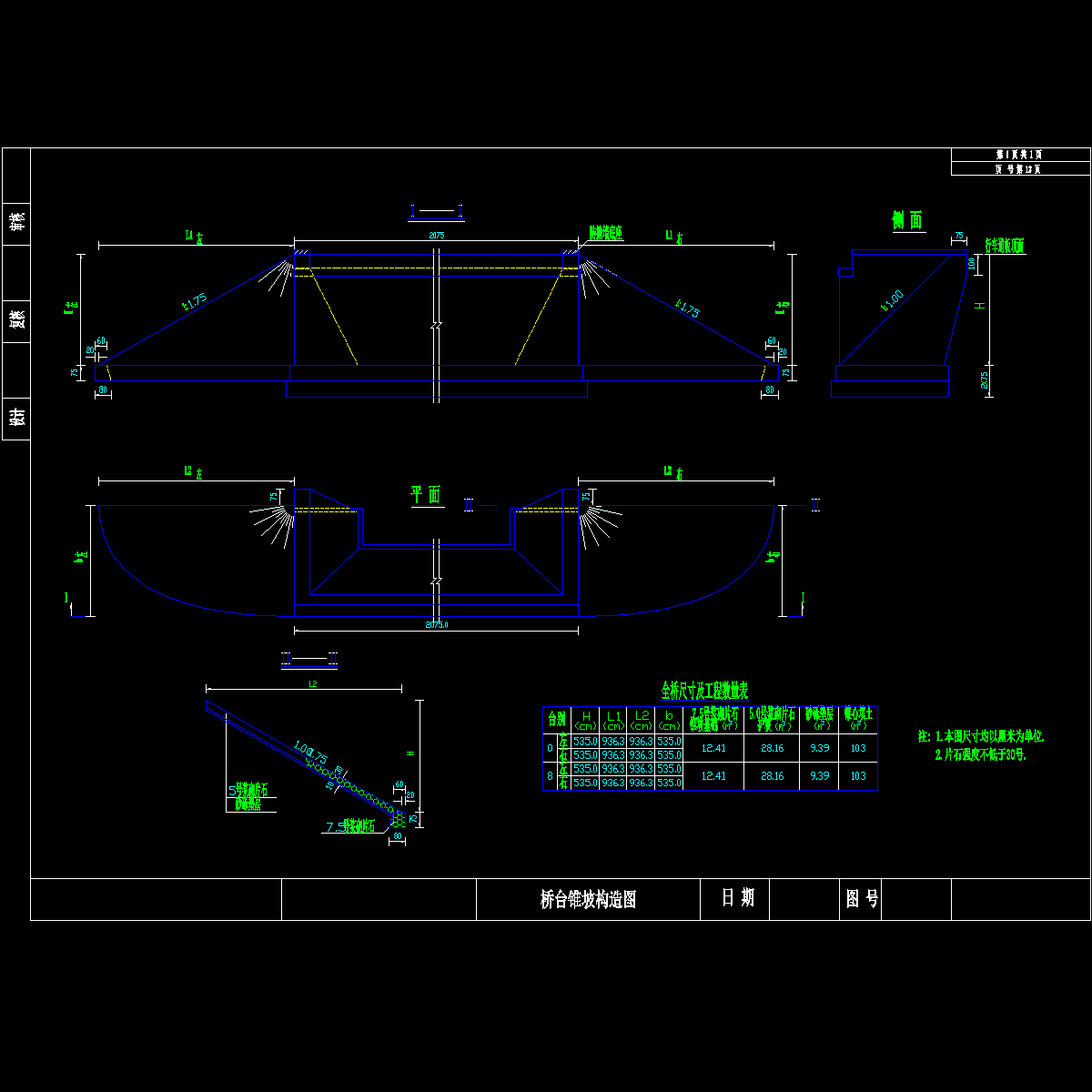

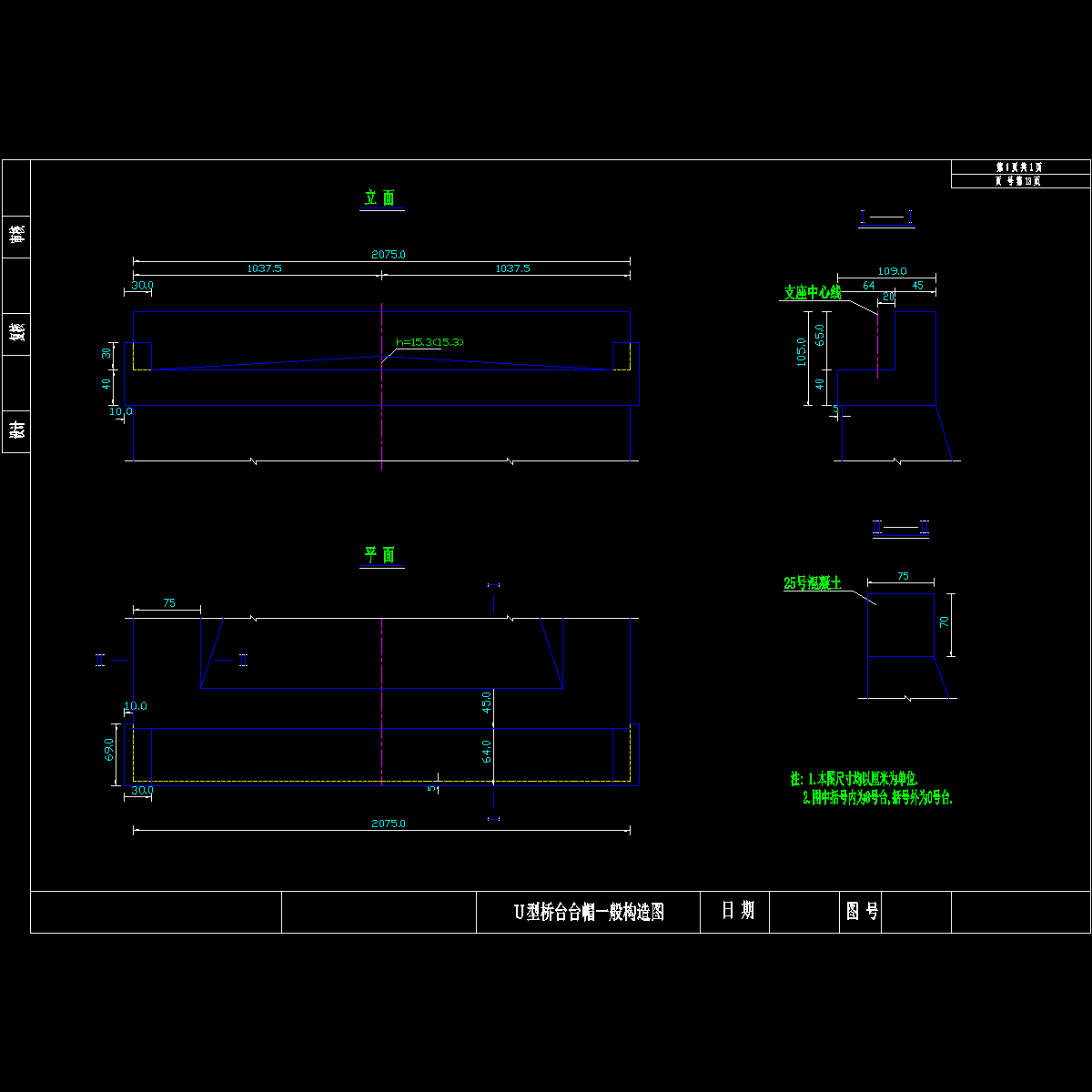

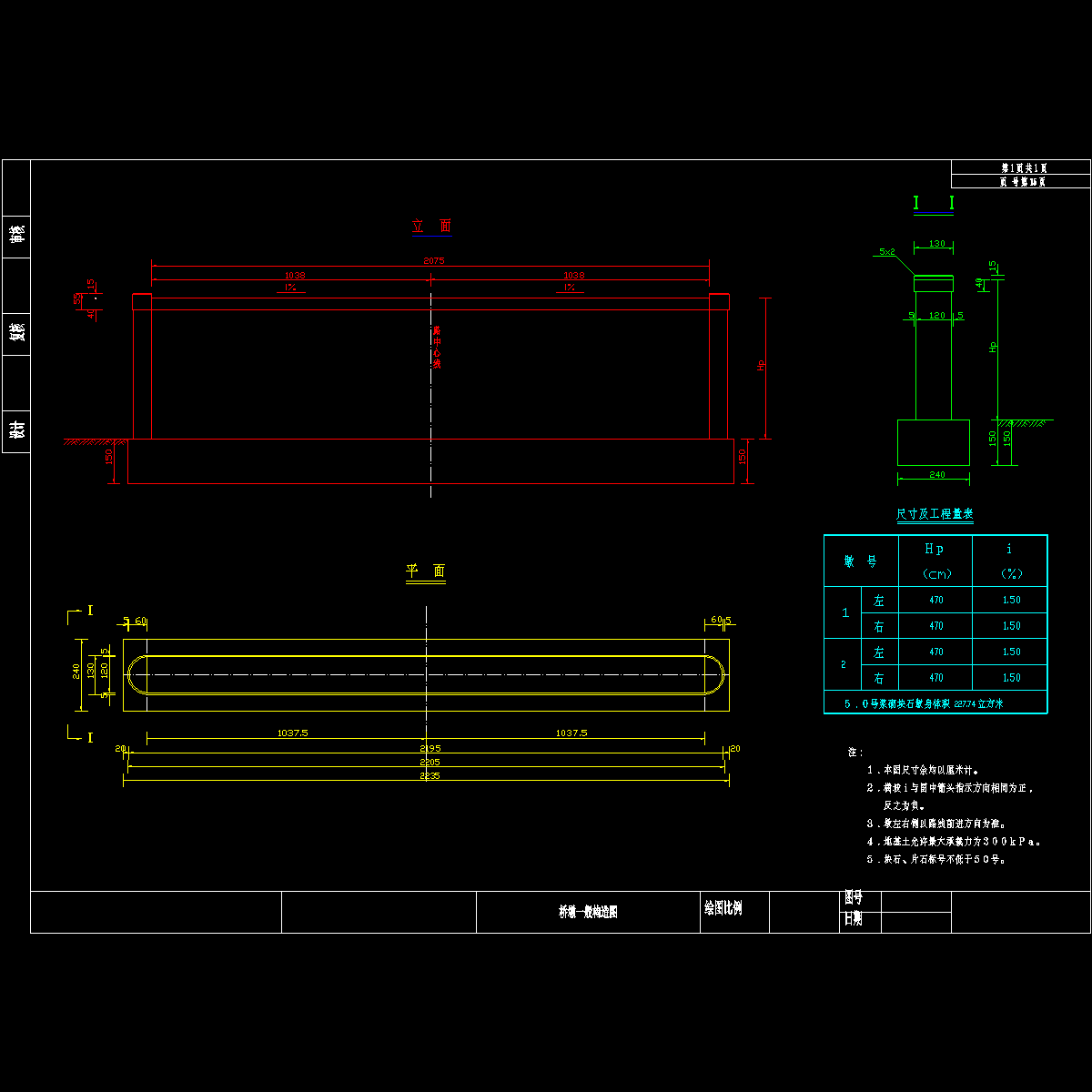

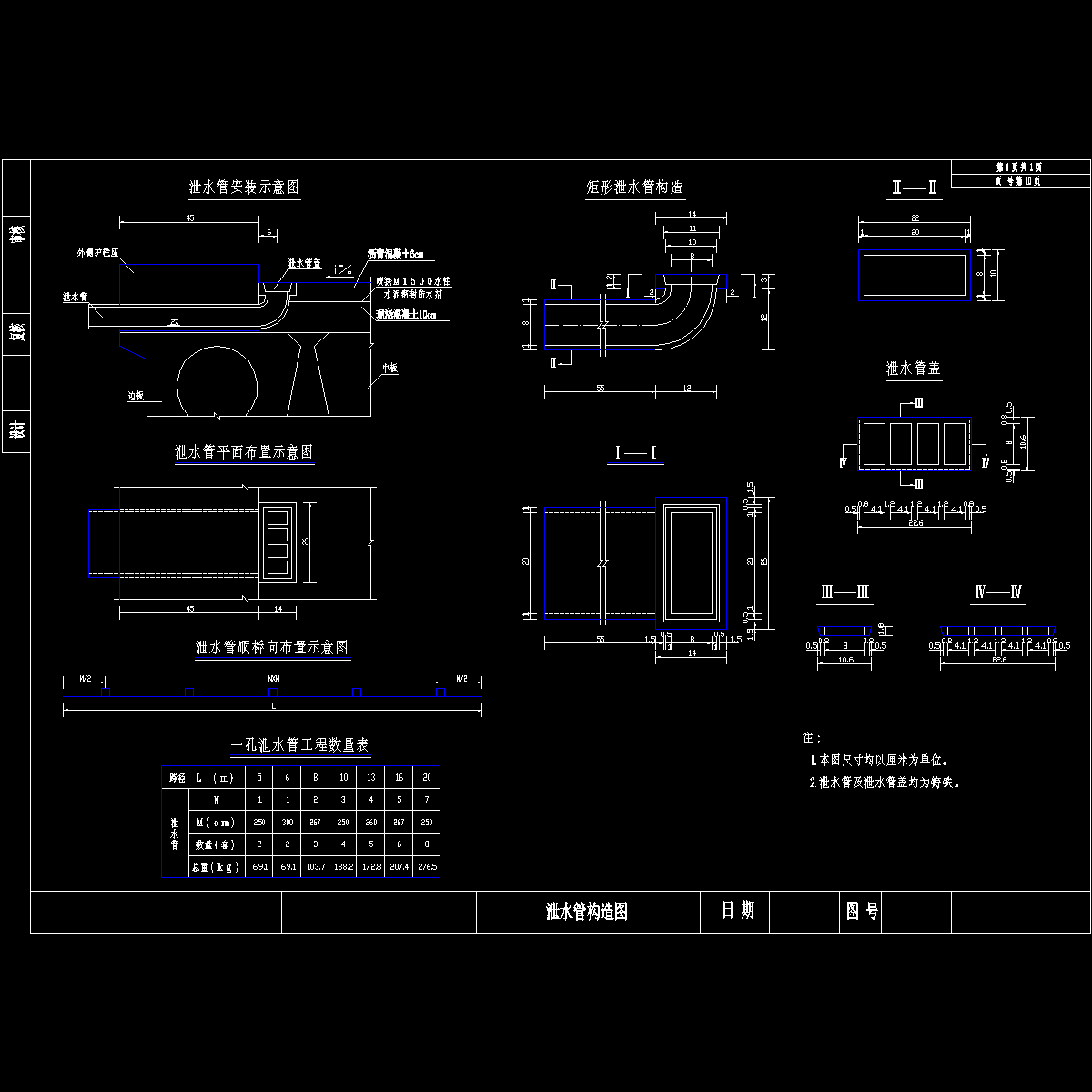

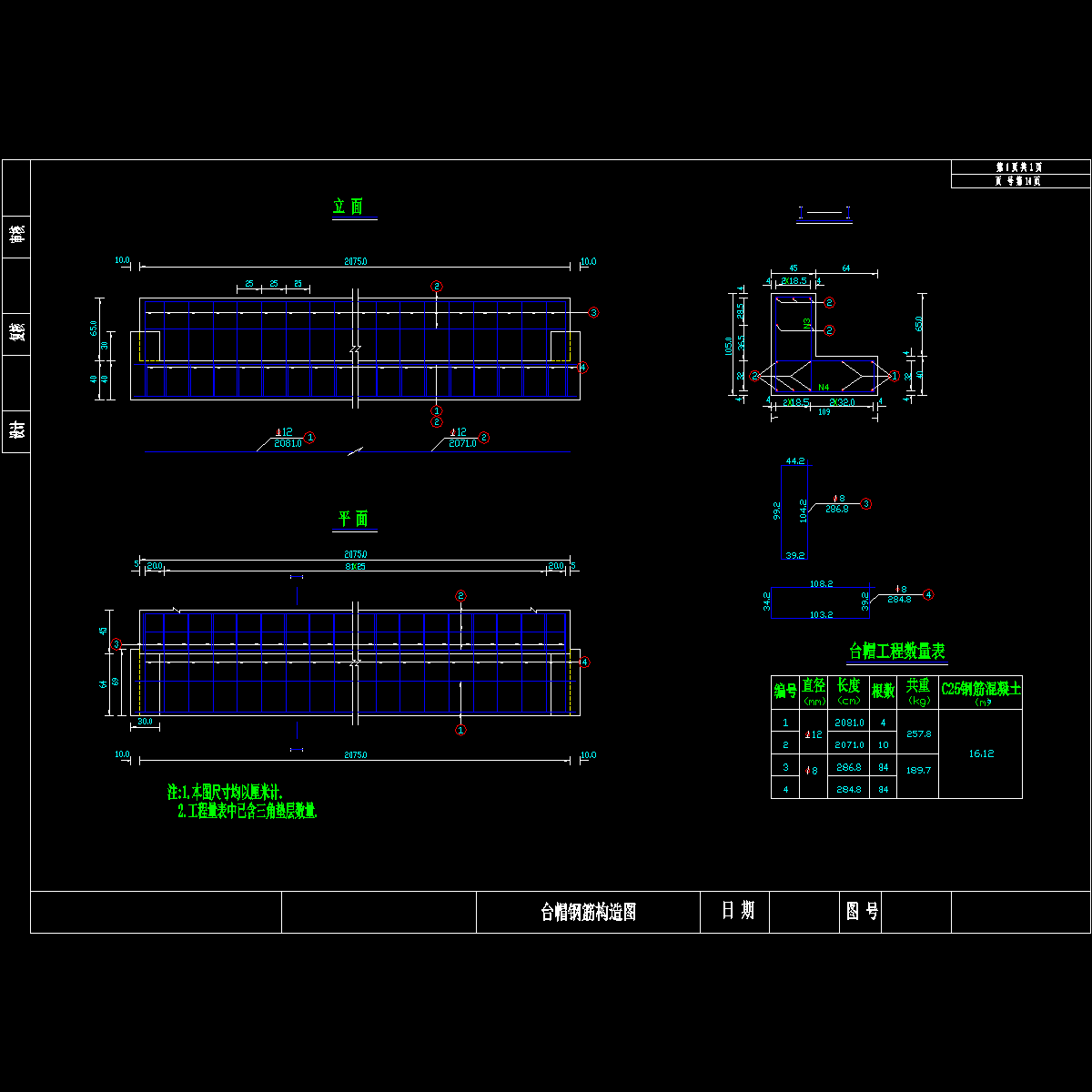

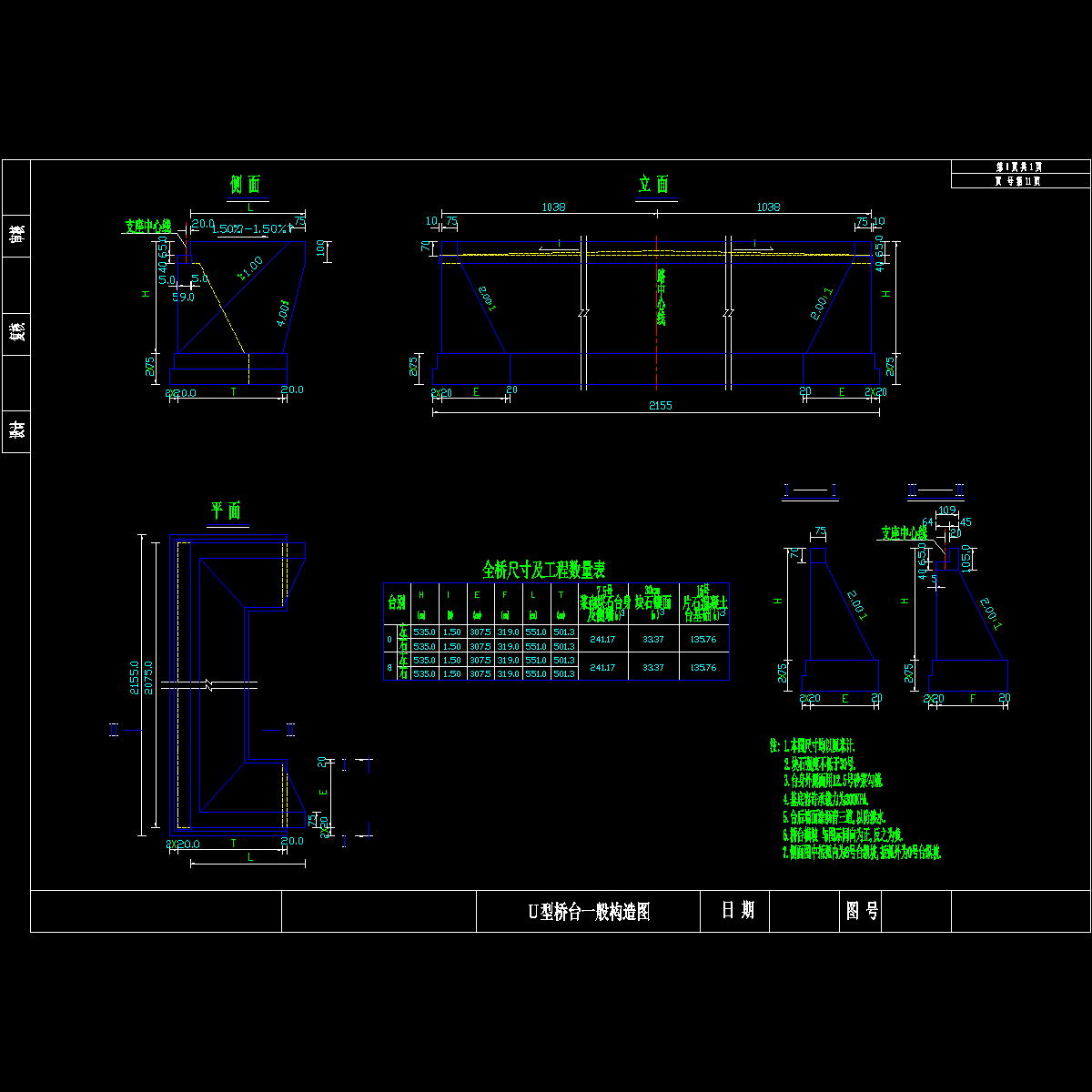

桥面铺装钢筋构造图、 　　桥面连续钢筋构造图、 　　泄水管构造图、 　　Ｕ型桥台一般构造图 、 　　桥台锥坡构造图、 　　Ｕ型桥台台帽一般构造图、 　　桥墩一般构造图、 　　桥墩一般构造图、 　　墩帽钢筋构造图、 　　桥台台后排水布置图、 　　桥台挡块钢筋构造图、 　　桥台支座布置及锚栓构造图 　　有图纸20张 　　1、项目概要 　　根据 交通局的要求，本桥上部采用13m预制钢筋混凝土空心板，下部结构采用浆砌实体式桥台、桥墩，扩大基础，斜交角度为0度。 　　2、技术标准及采用规范 　　2.1设计公路等级：三级； 　　2.2设计荷载：汽-20，挂车-100； 　　2.3桥面宽度：20.75米。 　　2.4抗震烈度：VII度设防。 　　2.5最大冻深：0.5米。

10.dwg

11.dwg

12.dwg

13.dwg

14.dwg

15.dwg

16.dwg

17.dwg

18.dwg

19.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
