该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
技术标准： 1. 道路等级：城市主干路。 2. 桥梁设计基准期：100年。 3. 结构设计安全等级：二级； 4. 桥梁横断面布置：5.0m（人行道含栏杆） 5.5m（非机动车道） 0.5m（防撞护栏） 2.0m（镂空带） 24.0m（老桥部分：机动车道含护栏） 2.0m（镂空带） 5.5m（非机动车道） 5.0m（人行道含栏杆）=50.0m。 5. 结构体系：1×16m简支空心板桥。 6. 耐久性设计：环境类别为Ⅰ类。 ...... 结构设计： 1. 空心板的一般构造板长13m预应力钢筋混凝土空心板梁。梁高为0.7m，每块中板宽度1.24m；边板底宽1.24m，悬臂0. 505m；铰缝宽0.01m，大铰缝体系。预制吊装后，放置铰缝钢筋、通过现浇铰缝形成整体铰接板结构。全桥共有12块中板，4块边板。空心板采用C50混凝土预制。 2. 下部结构桥台采用桩基接盖梁式桥台，钻孔灌注桩基础。 ...... 设计于2015年，共34张CAD设计图。

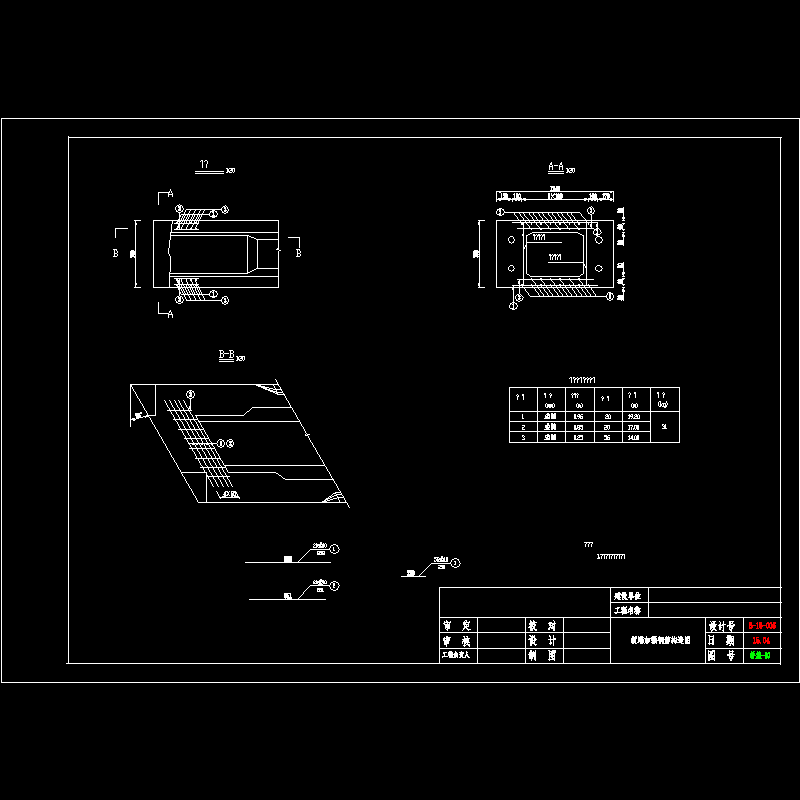

10-板端加强.dwg

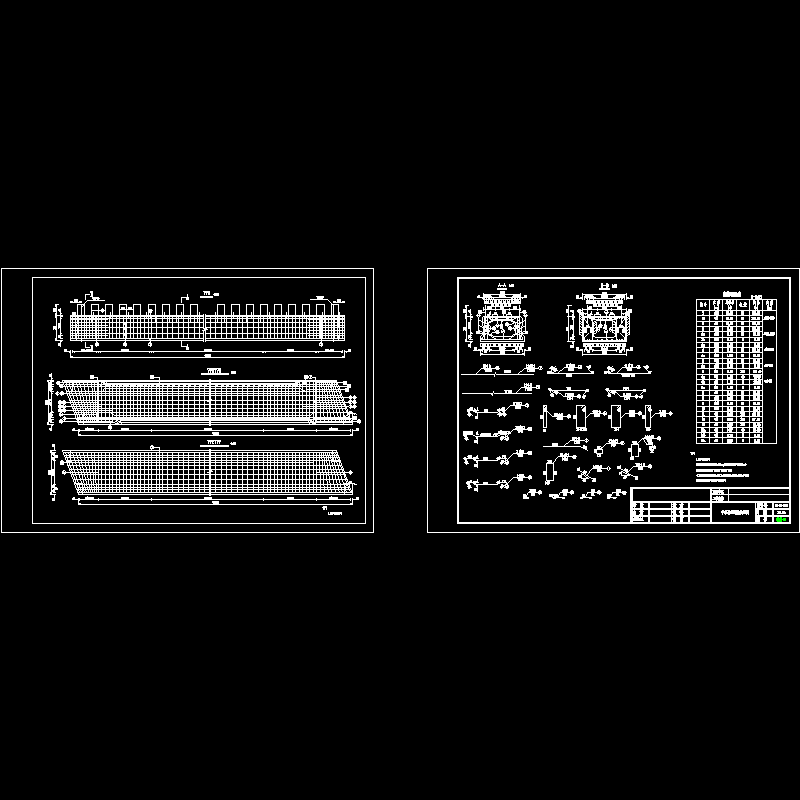

11-中板.dwg

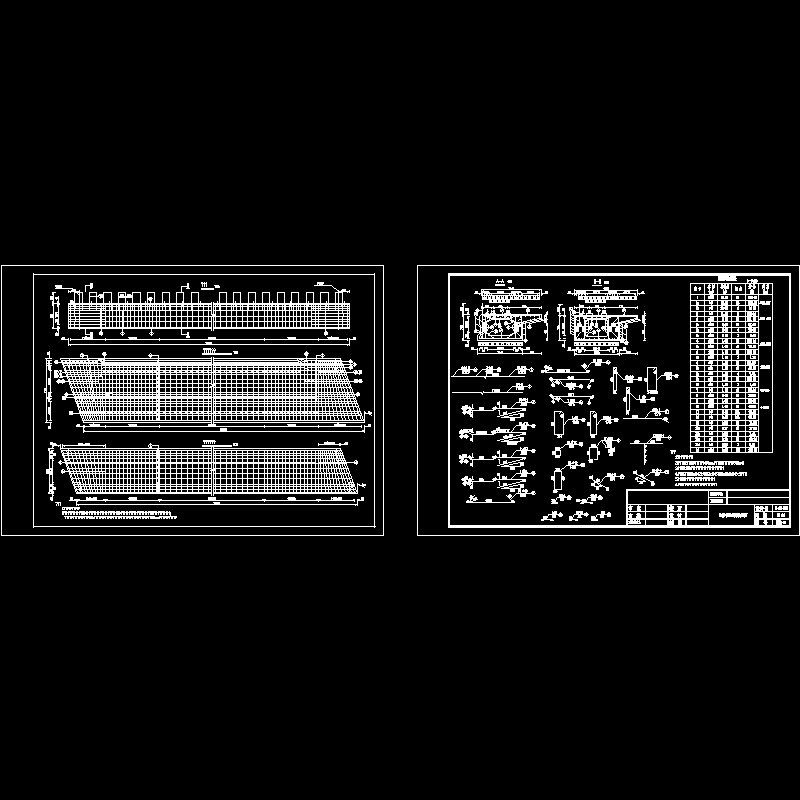

12-边板.dwg

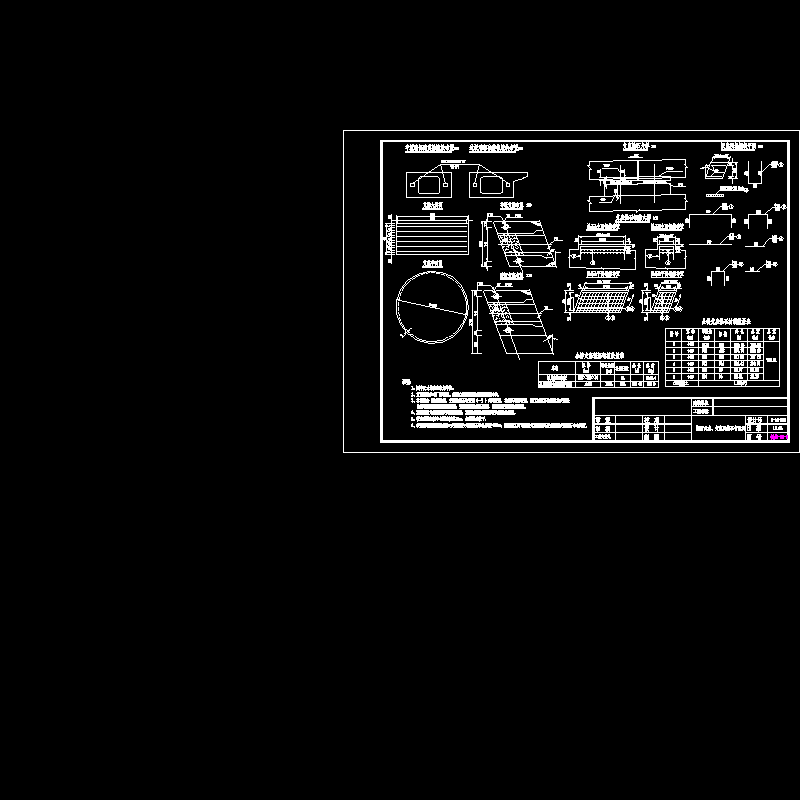

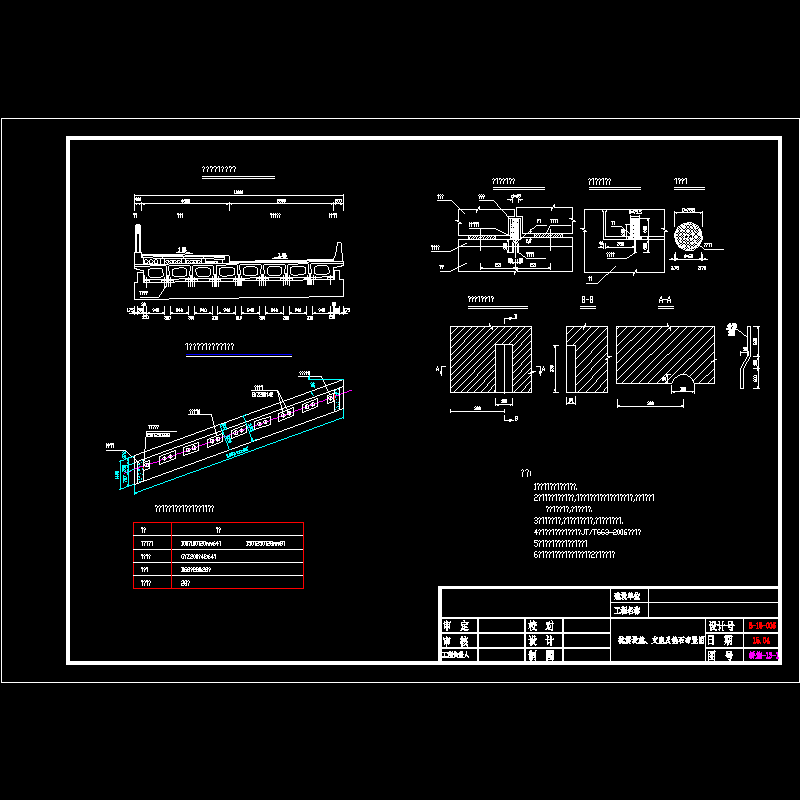

13-抗震设施1.dwg
13-支座垫石2.dwg

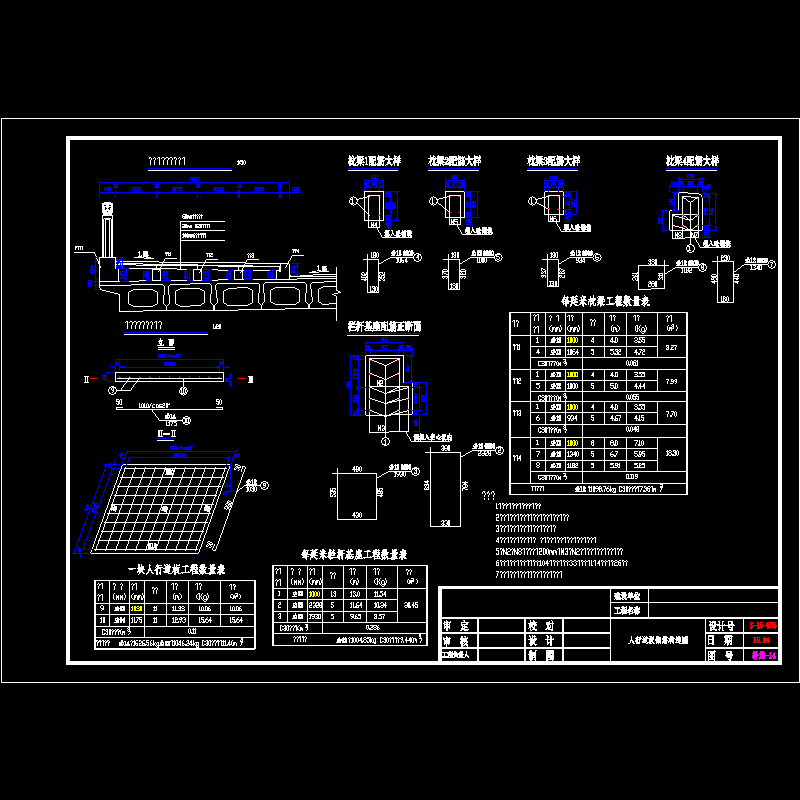

14-人行道板.dwg
15-护栏钢筋.dwg
16-栏杆1.dwg
16-栏杆2.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
