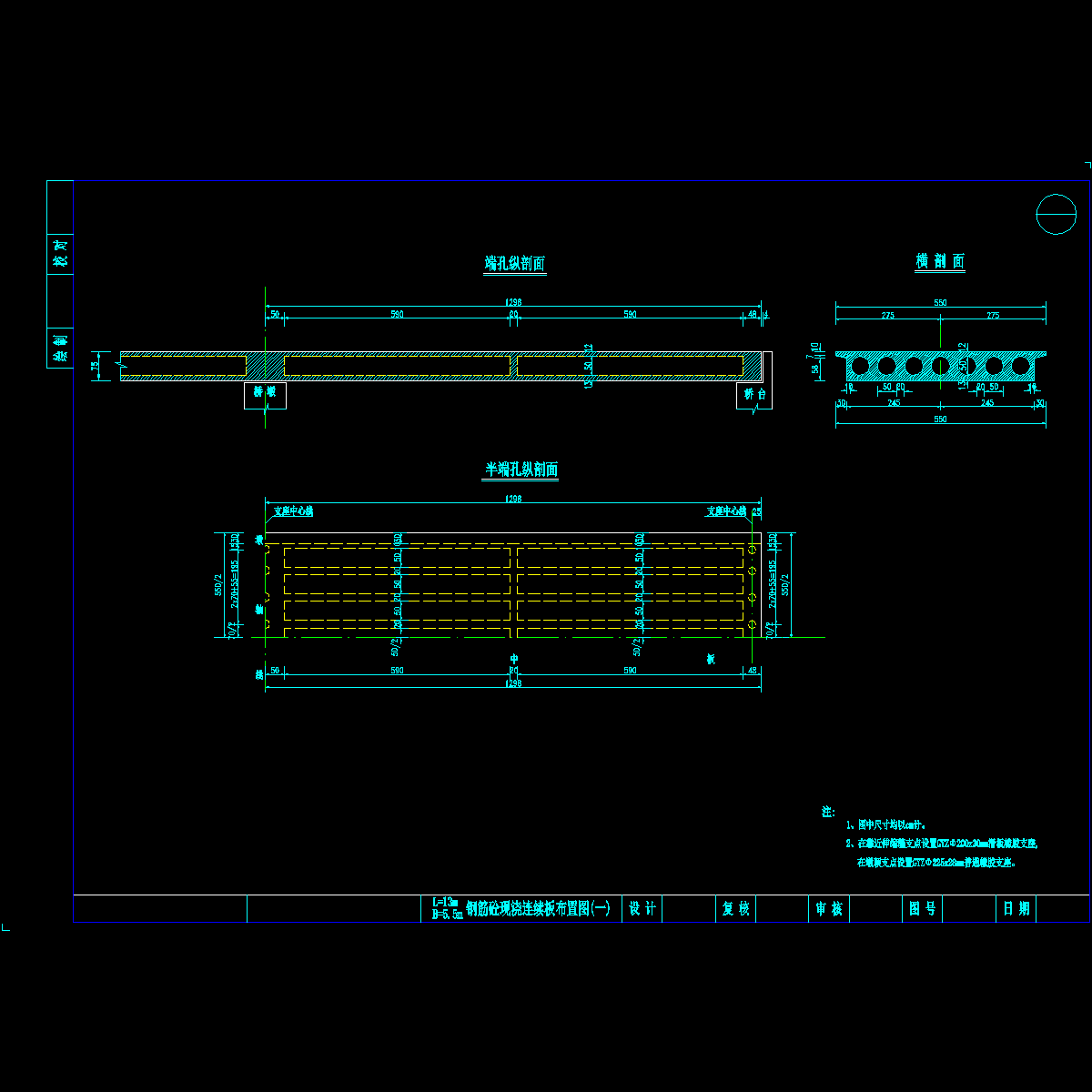

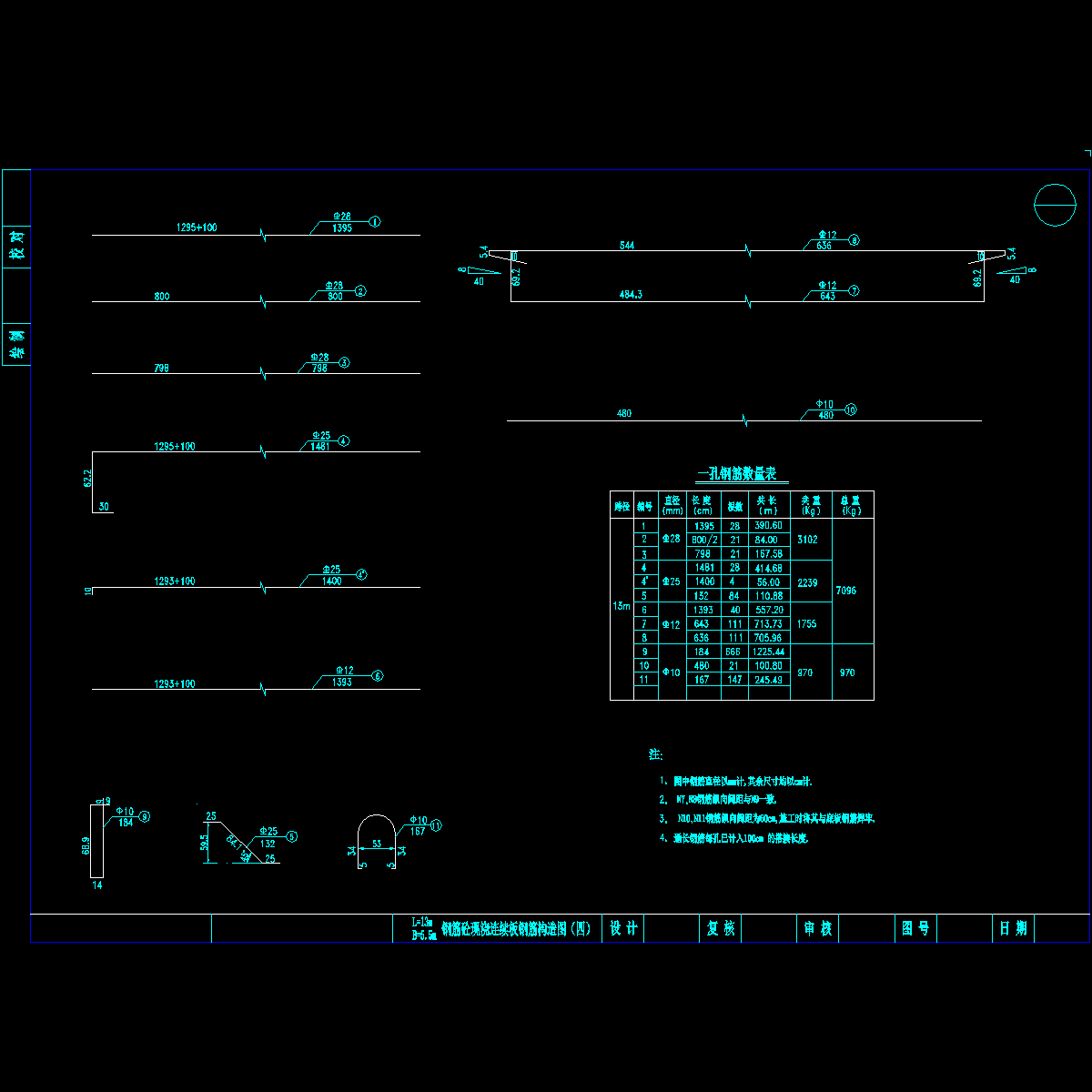

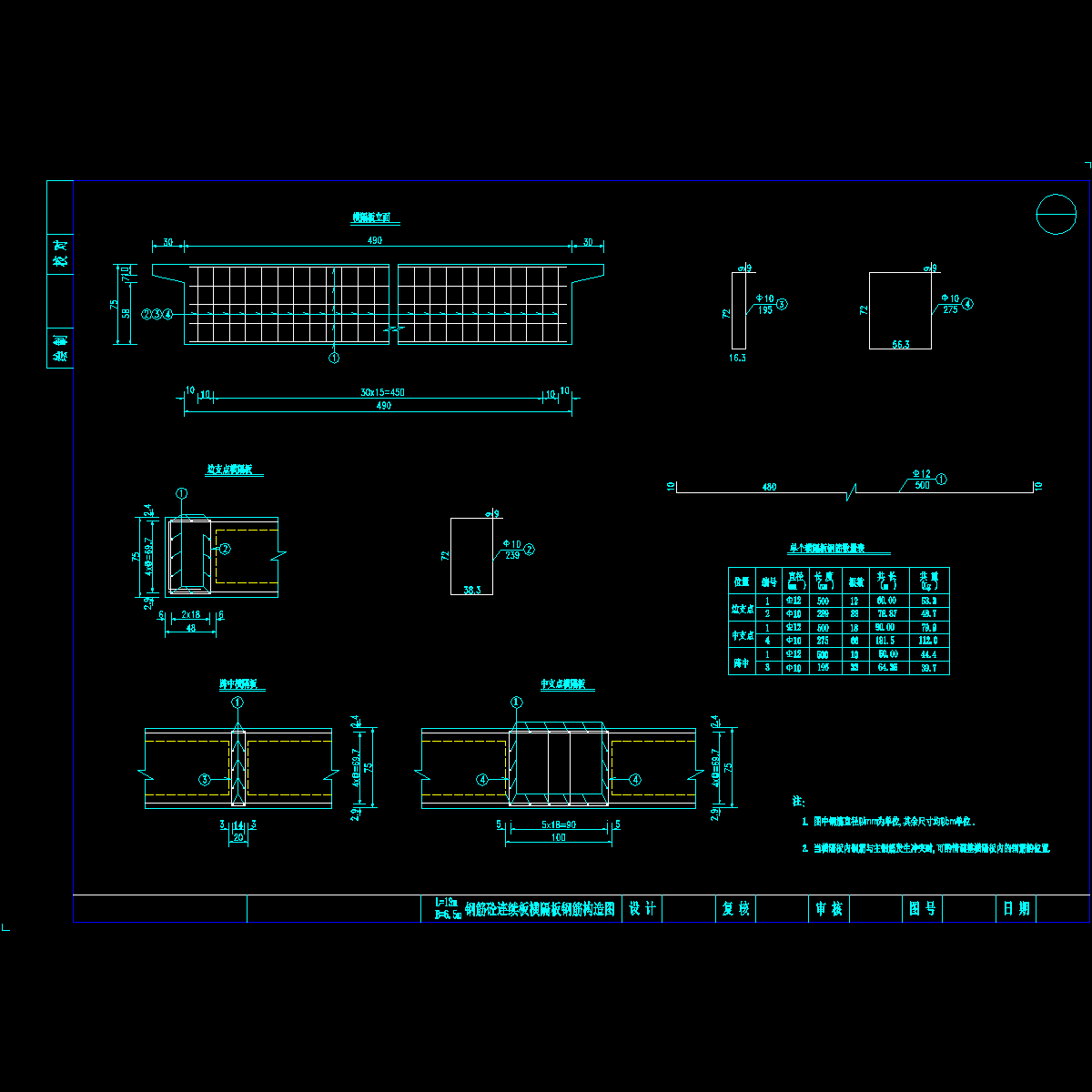

2-13m钢筋混凝土现浇连续空心板成套CAD设计图纸.dwg

0 主题	0 帖子	1059 积分

超级版主

Rank: 8 Rank: 8

积分: 1059

发消息

发表于 2020-12-3 20:32:16 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

2. 本桥为机耕道上跨改移南哈河而设，上部结构采用2-13m钢筋砼现浇连续空心板，下部结构采用重力式墩、台，扩大基础。　　3. 本桥轴线为GK0 195与GK0 221两中心点连线。本桥平面绝大部分为于直线段中，只有景仑公路岸桥台部分位于曲线中;纵面位于i=-3.889%下坡段。　　4. 为不使本桥起点梁端处于曲线内,故对本处改路JD3交点平曲线半径由15m改为12m，曲线断链长1.356m,本交点主点桩号变为ZY:GK0 175.74;QZ:GK0 185.30;YZ:GK0 194.86。
