桥梁为单跨8m，上部结构为钢筋混凝土板梁结构，下部结构为轻型桥台。桥梁横断面布置分内、外圈两幅布置，为0.5m（防撞栏杆） 15.0m（机动车道） 0.5m（防撞栏杆） 2.0m（中央分隔带） 0.5m（防撞栏杆） 15.0m（机动车道） 0.5m（防撞栏杆），总宽34.0m。桥梁设计荷载为汽车-超20级，挂车-120。桥面铺装为80mm沥青混凝土 1mm防水层 80mmC30钢筋混凝土桥面铺装。…… 　　共14张

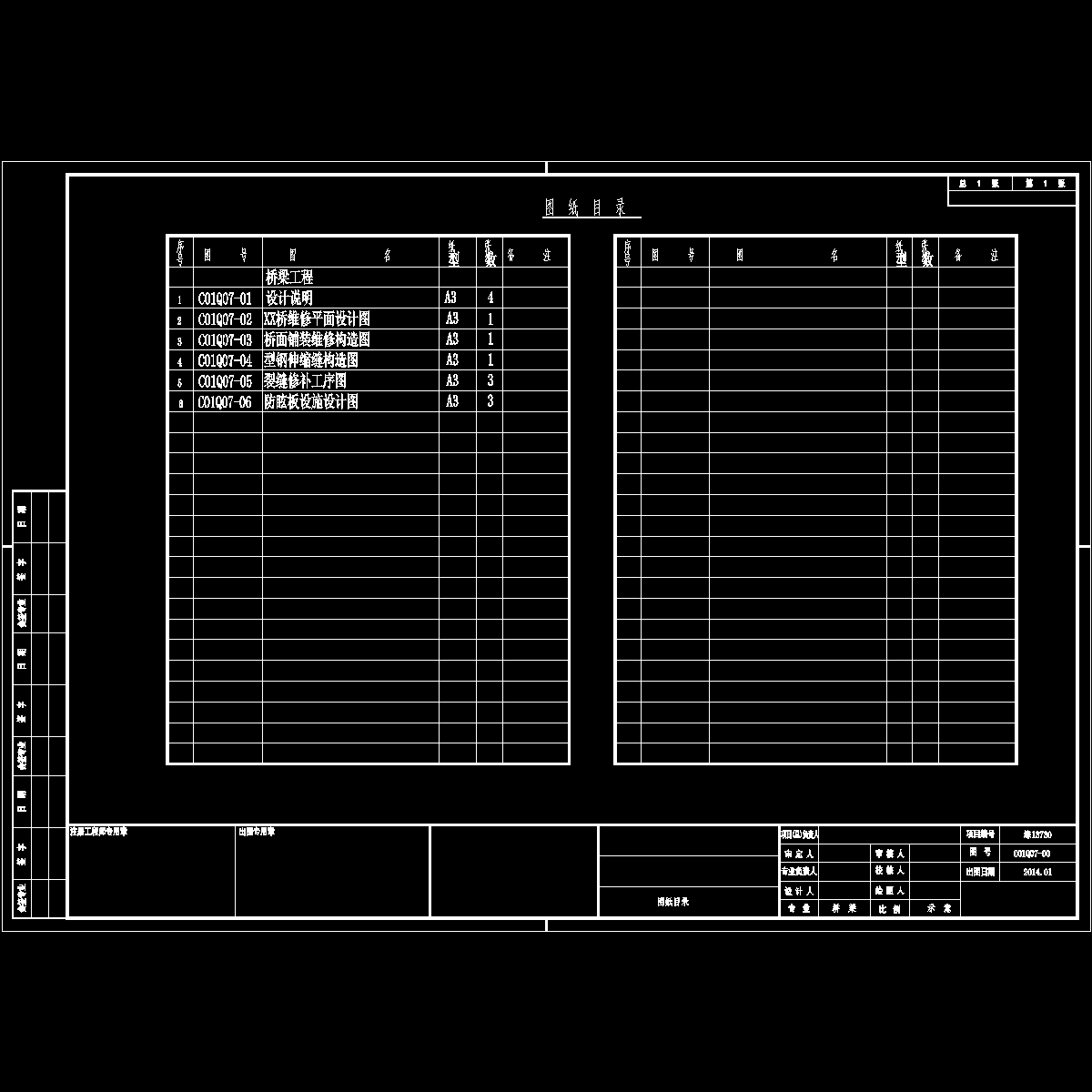

目录.dwg

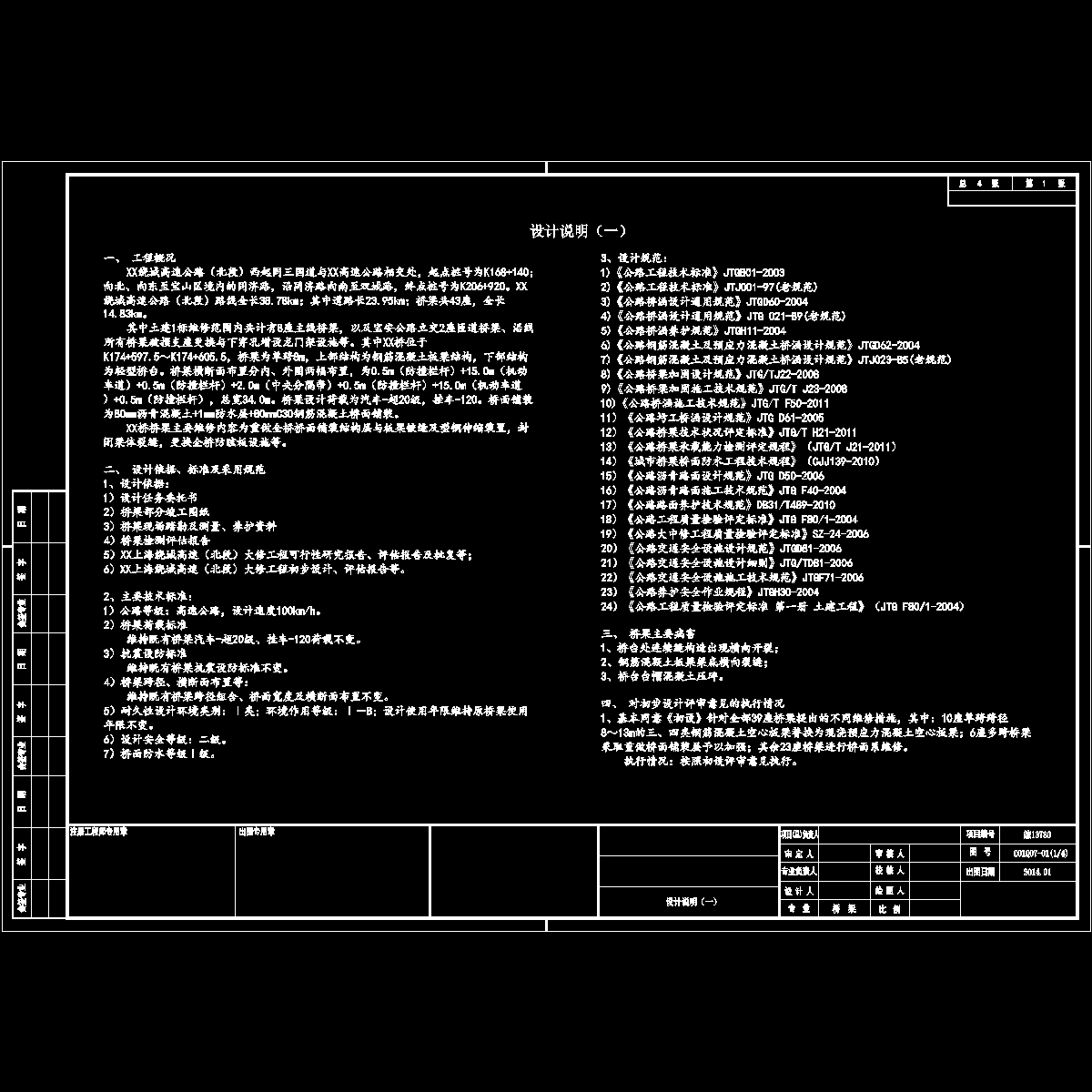

01设计说明01.dwg

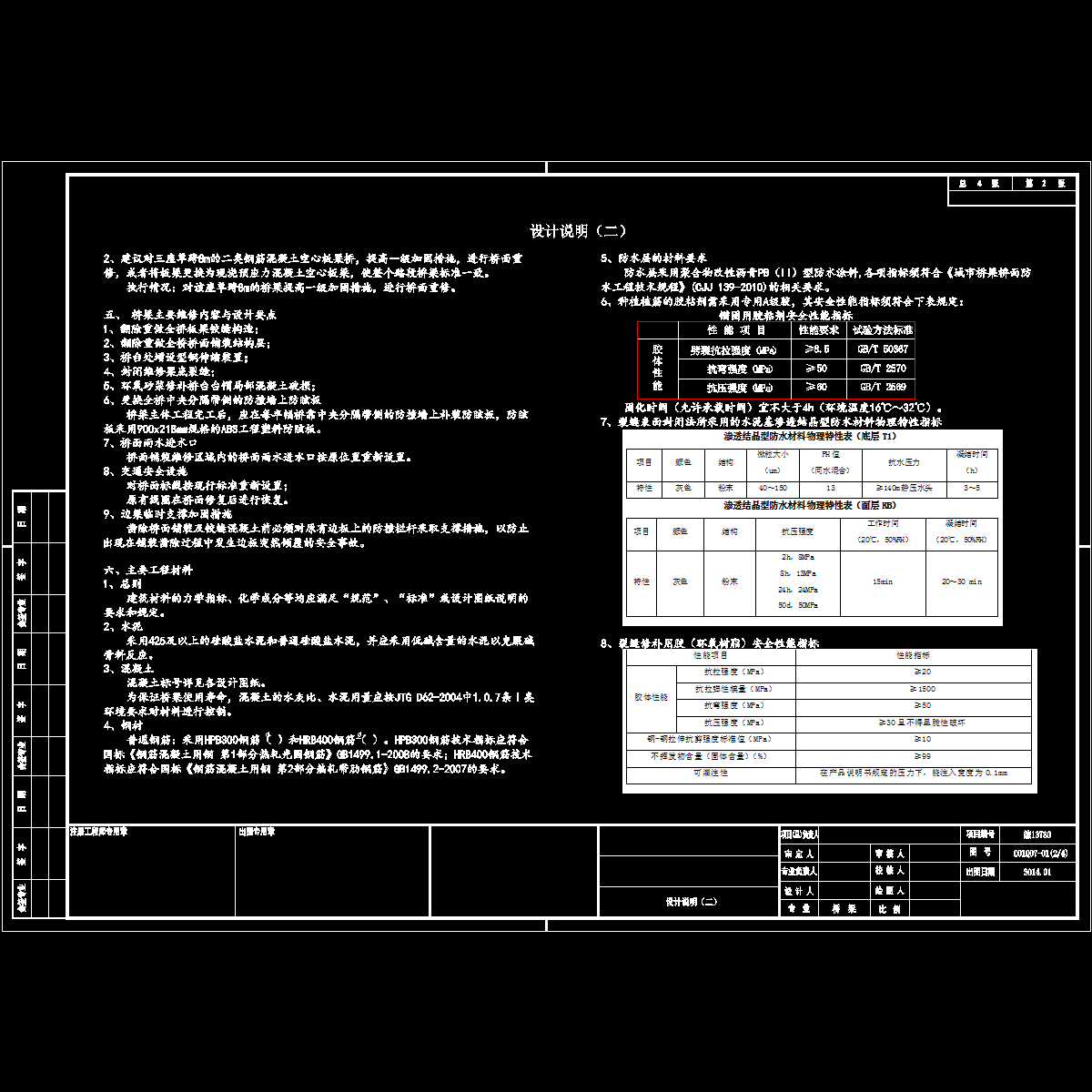

01设计说明02.dwg

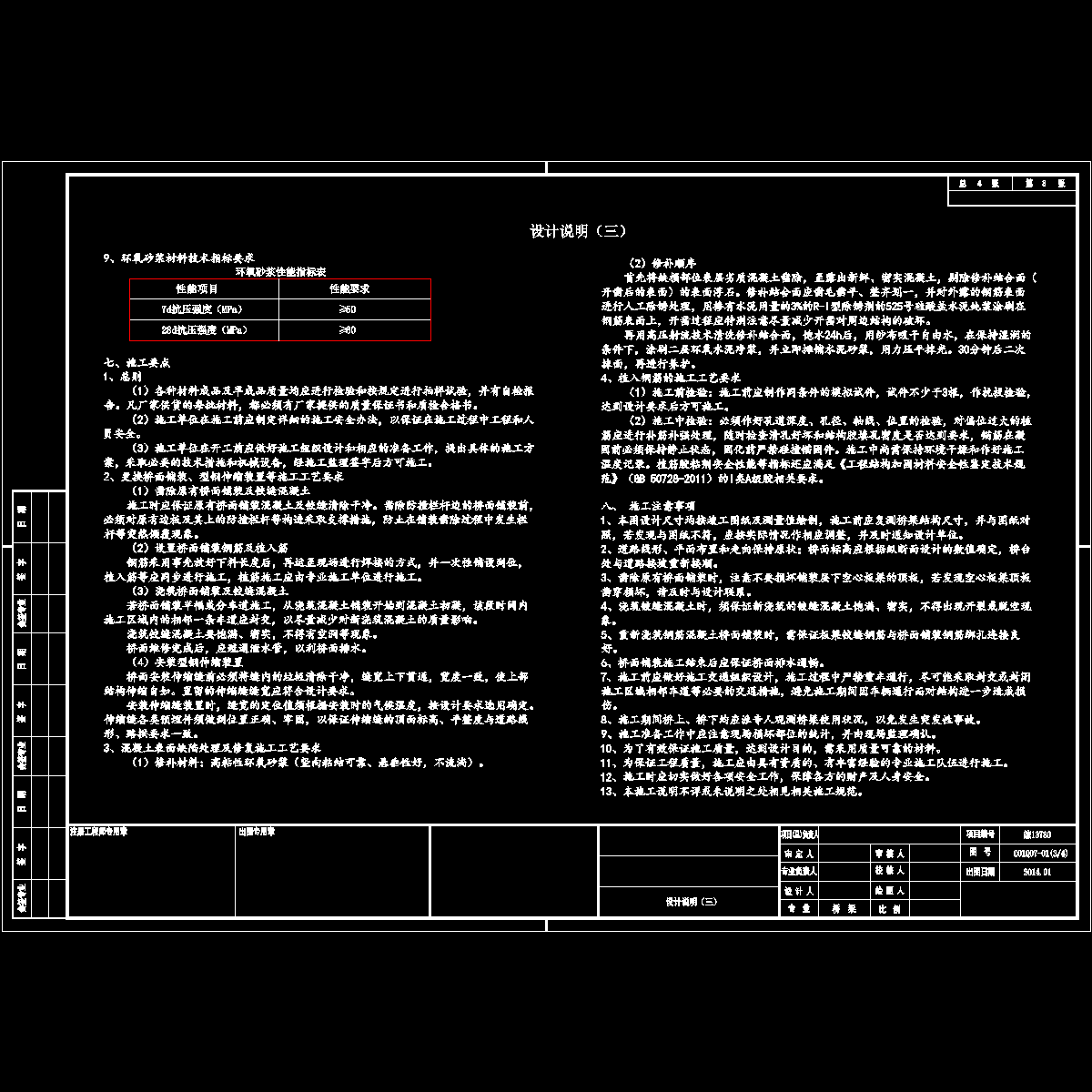

01设计说明03.dwg

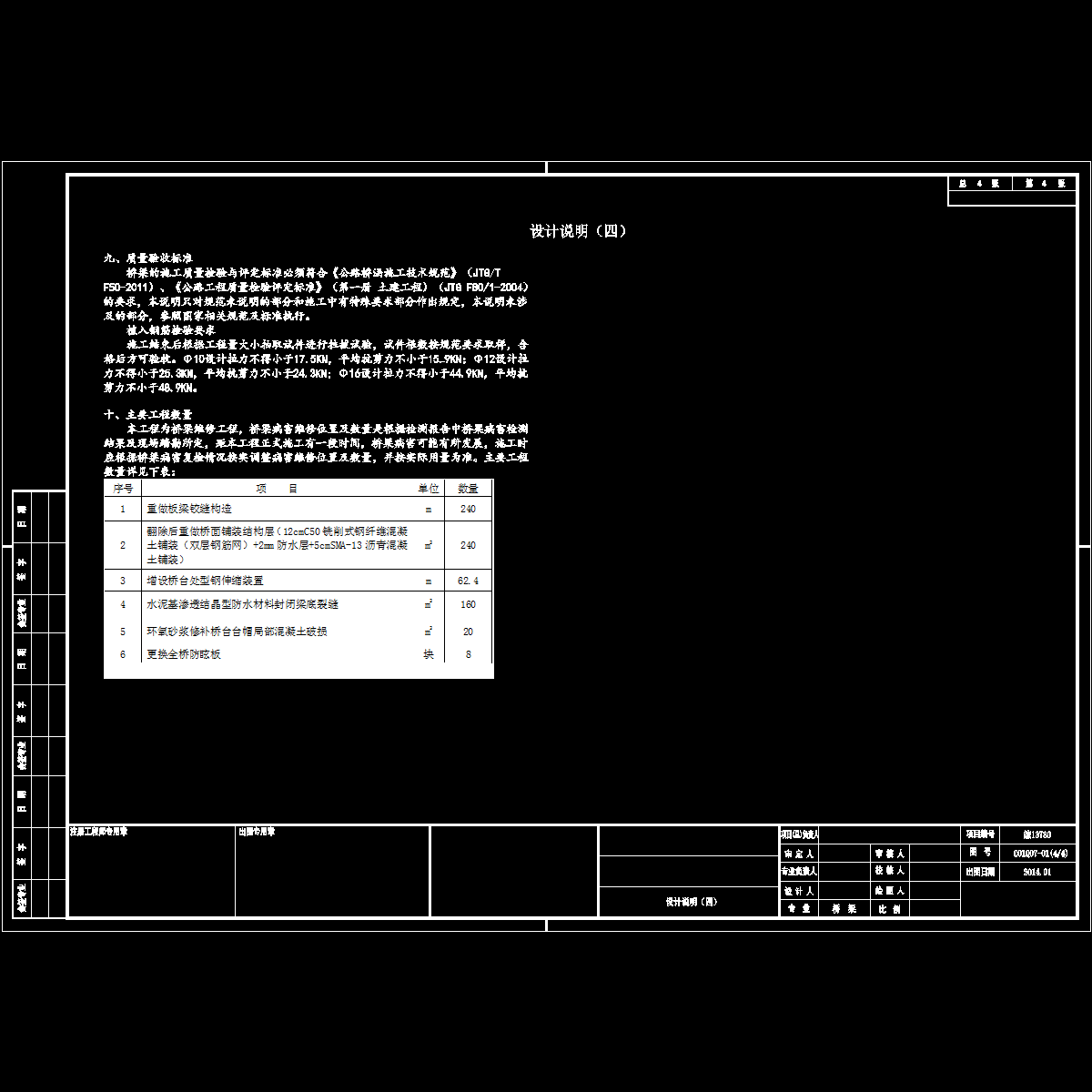

01设计说明04.dwg

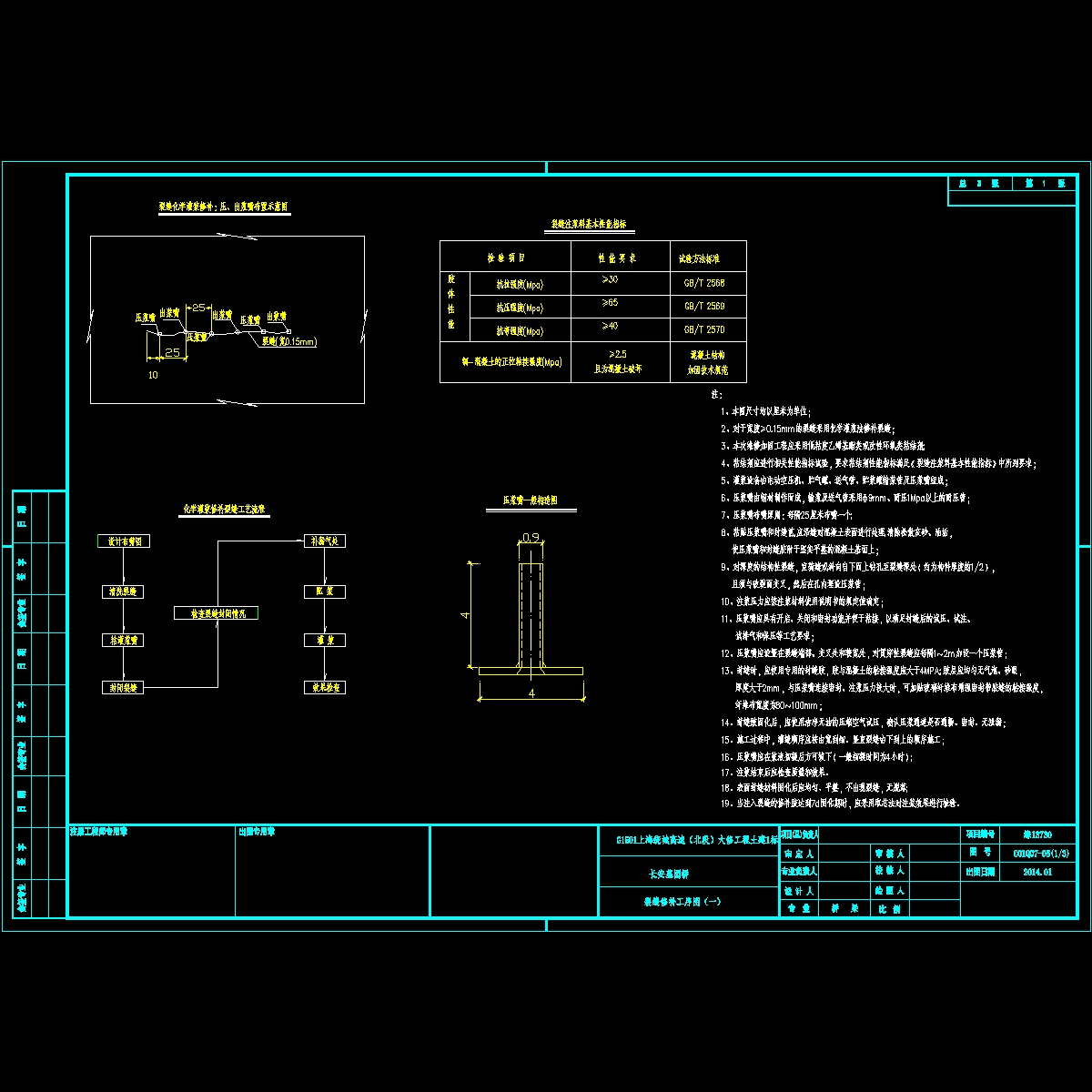

05-裂缝修补工序图01.dwg

05-裂缝修补工序图02.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
