桥梁概况： 原桥上部结构为35孔20m预应力连续空心板，下部结构桥墩为双柱墩，桥台分别为柱式台和肋板桥台，钻孔灌注桩基础。 改造后的特大桥为35×20m预应力混凝土连续小箱梁，下部建筑结构形式同原桥，对原基础承载力安全储备不足的墩台进行补桩设计。新桥中心桩号为K222 600，交角90°，桥宽为净11 2×0.5m防撞护栏，桥梁全长为705m。 ...... 技术标准： (1)汽车荷载等级：公路-I级 (2)桥梁宽度：12m=净11m 2x0.5m护栏 (3)设计洪水频率：1/100；设计洪水位：39.02m (4)环境类别为Ⅰ类 (5) 地震作用：地震动峰值加速度0.15g，地震烈度为Ⅶ度 ...... 设计于2014年，共70张CAD设计图。

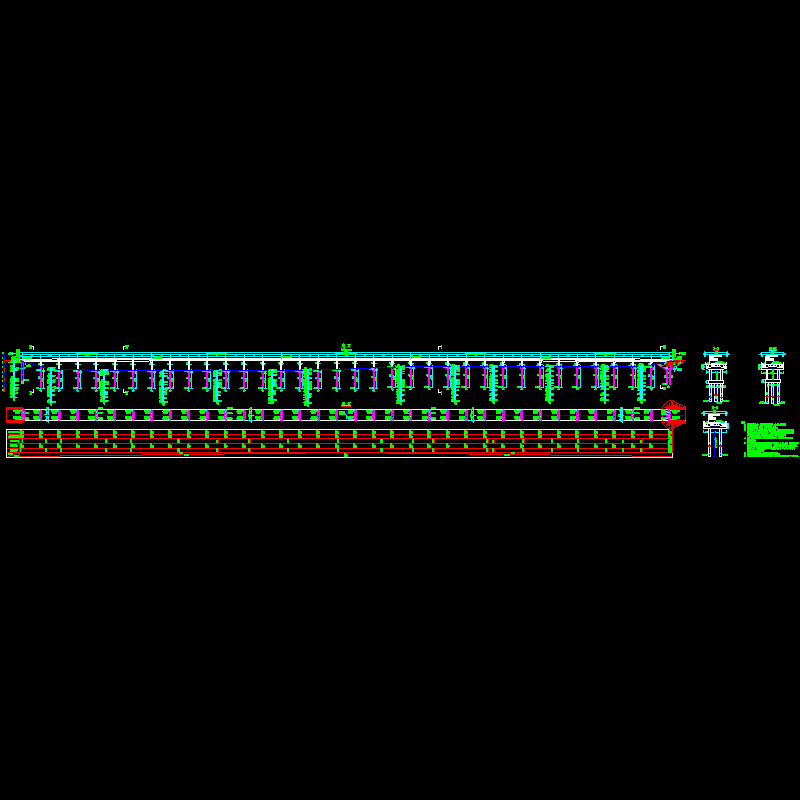

05、桥型布置图(炸开).dwg
06、施工流程图.dwg

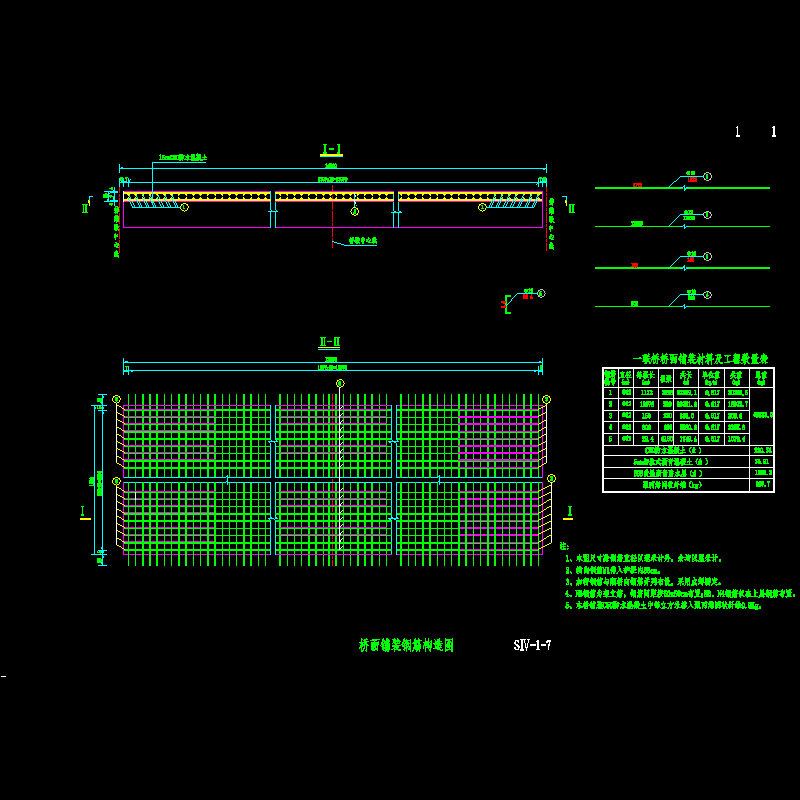

07、桥面铺装钢筋构造图.dwg

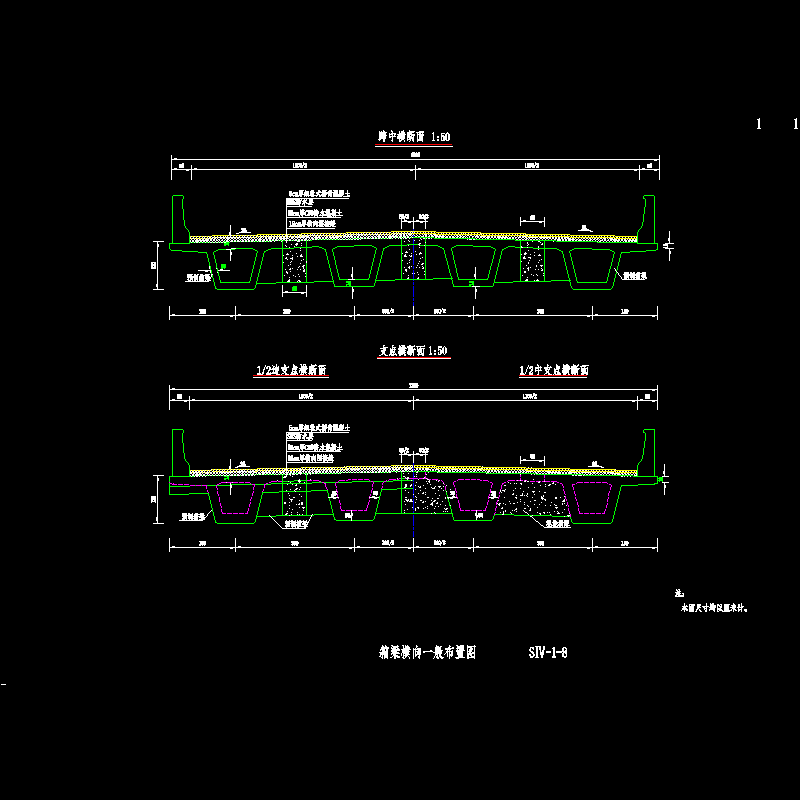

08、典型横断面zj.dwg

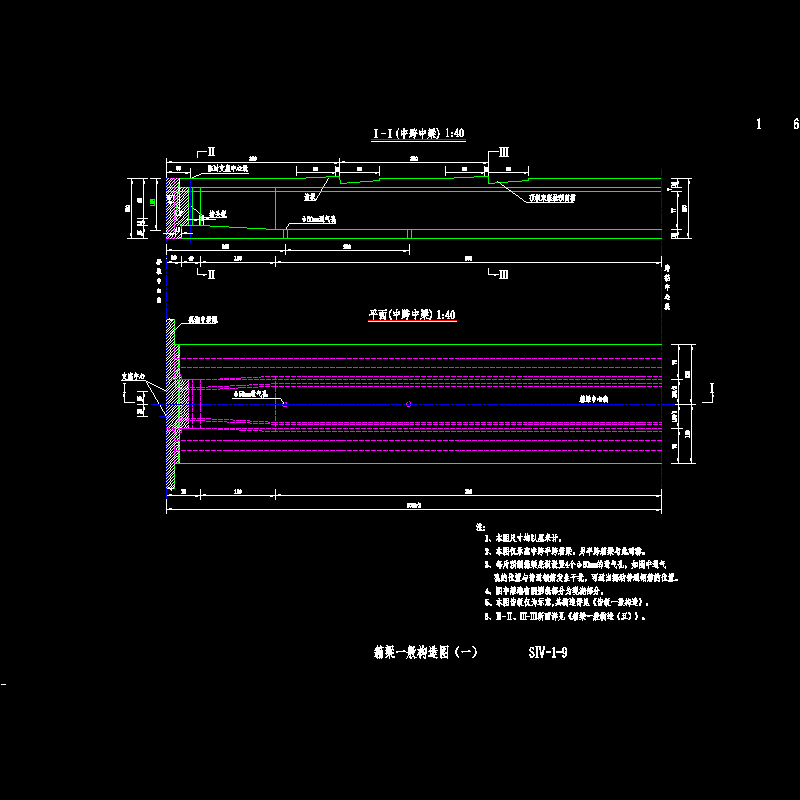

09-1箱梁一般构造_1中跨zj.dwg

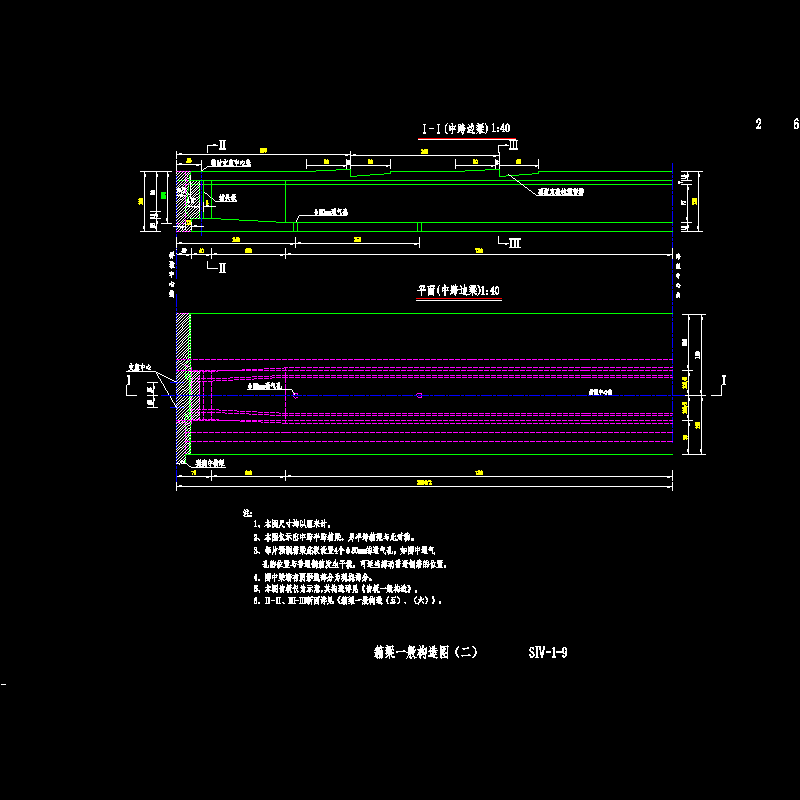

09-2箱梁一般构造_07中跨zj.dwg
09-3箱梁一般构造图 13边跨zj.dwg
09-4箱梁一般构造_19边跨zj.dwg
09-5箱梁一般构造_25中跨断面.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
