钢筋混凝土空心板桥梁CAD施工图纸.dwg

mmnnkkhg · 发表于 2020-10-18 20:56:09

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

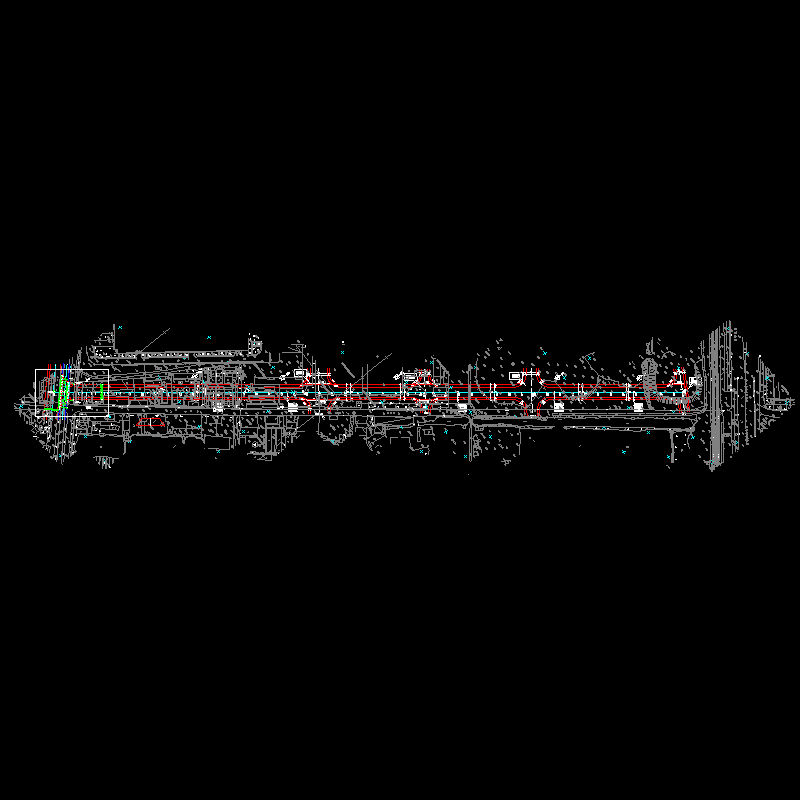

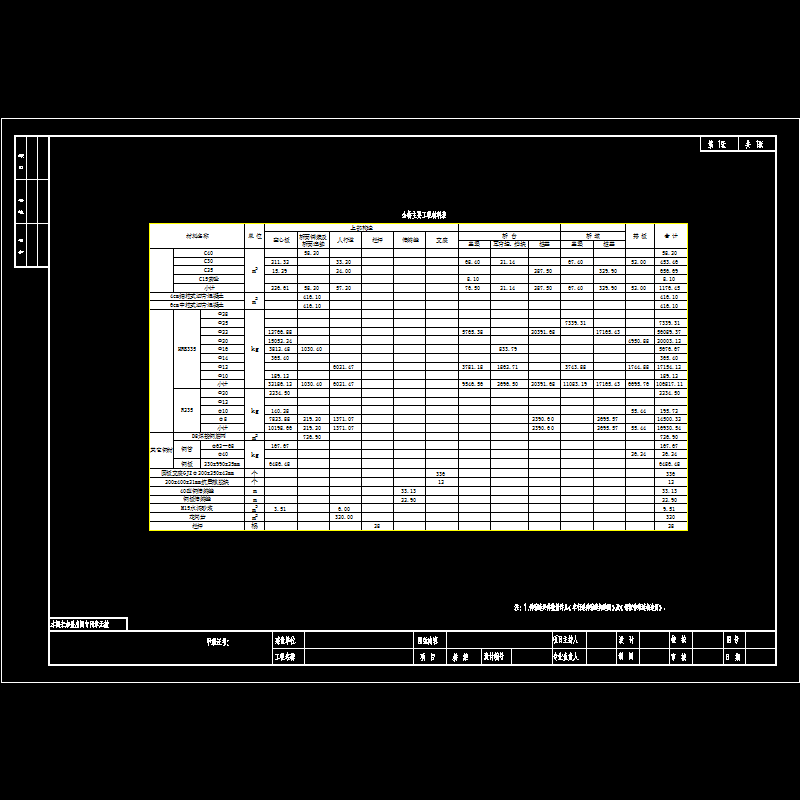

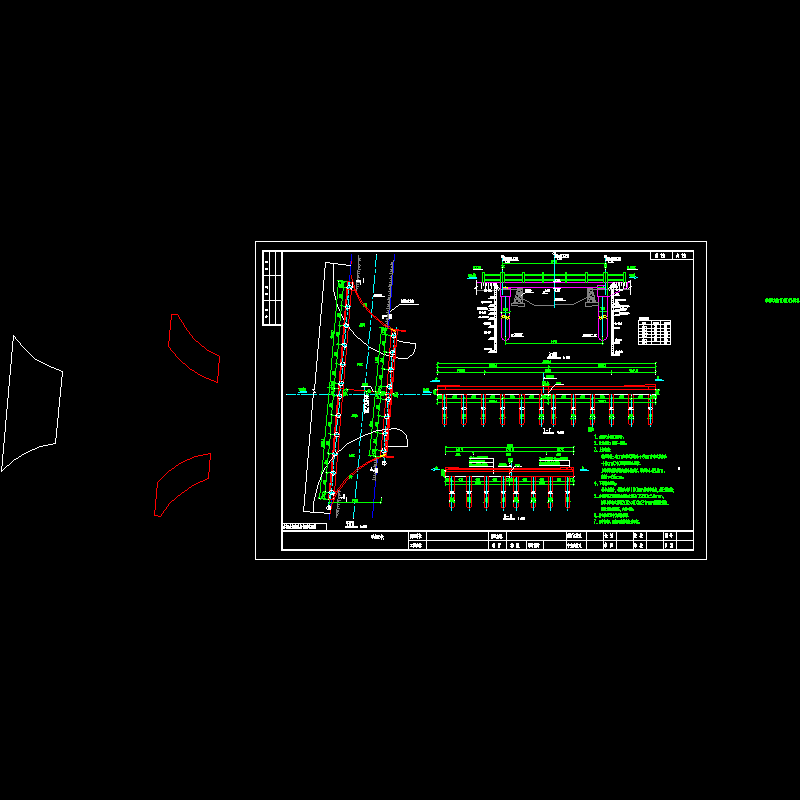

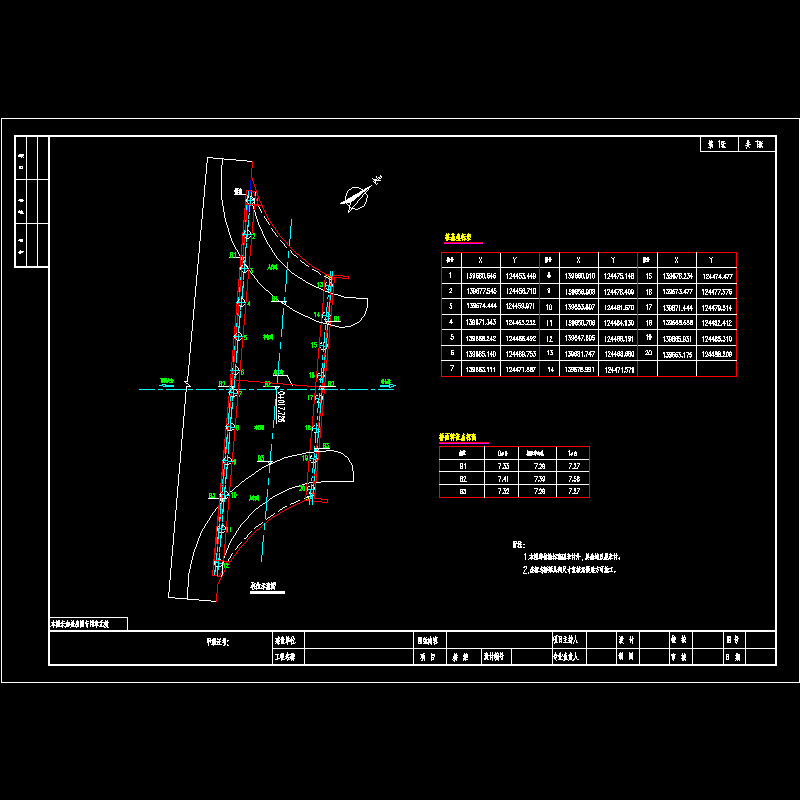

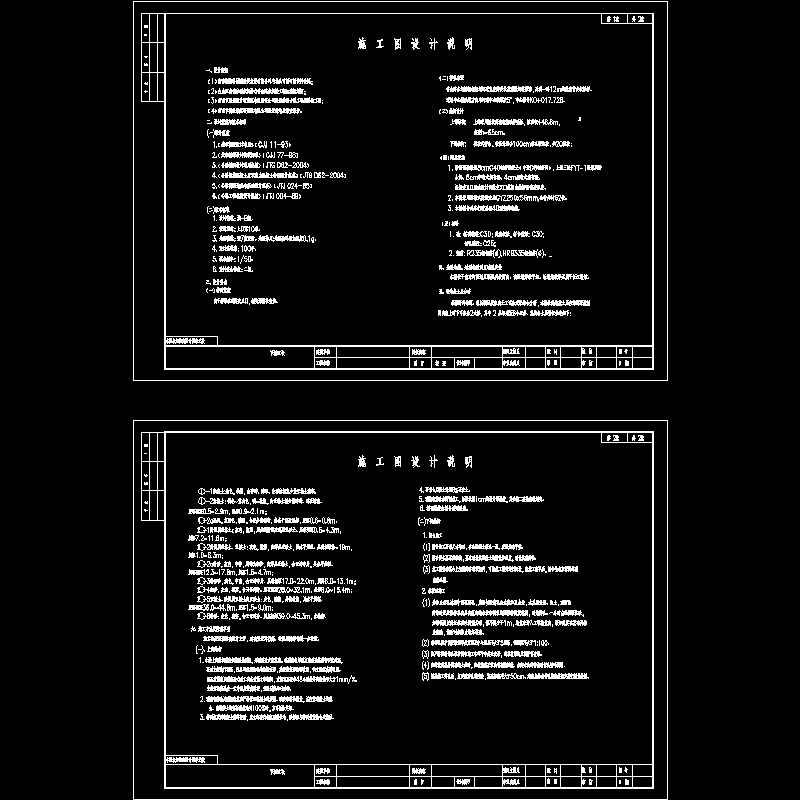

1、施工图设计总说明　　2、主要工程材料表　　3、桥位平面图　　4、桥梁总体布置图　　5、桩基坐标表及桥面特征点标高　　6、空心板梁构造图　　7、空心板梁钢筋布置图　　8、桥台台帽钢筋构造图　　9、桥台一般构造图　　10、桥台台帽钢筋构造图　　11、墩帽钢筋布置图　　12、桥墩一般构造图　　13、支座、垫石构造图　　14、桥台桩基钢筋布置图　　15、桥墩桩基钢筋布置图　　16、搭板构造图　　17、车行道伸缩缝构造图　　18、钢板伸缩缝构造图　　19、桥面连续、铺装构造图　　20、人行道构造图　　21、抗震锚栓构造图　　22、栏杆构造图　　(二)技术标准　　1. 设计荷载：城－B级。　　2. 桥下河道要求：按上口宽30规划河道要求。　　3. 地震荷载：按7度设防。地震作用:地震动峰值加速度0.1g。　　4. 设计基准期：100年。　　5. 洪水频率：1/50。　　6.设计安全等级：二级。　　三、设计要点　　（一）桥面宽度　　全桥桥宽分配为：0.3m（栏杆） 5.7m（人行道） 16m（车行道） 5.7m（人行道） 0.3m（栏杆）=28m 。　　（二）桥型布置　　沙洲东河桥根据规划河道宽度的要求及现状河道挡墙，采用三跨8 10 8m的简支板梁桥。　　桥梁法线方向与河道中线正交，中心桩号K0 795.27。　　（三）结构设计　　上部结构:采用8 10 8m钢筋砼空心板梁，板梁标准跨径8m及10m。　　梁长分别为7.96m、9.96m，梁高0.50m。共有中板78块，边板6块。　　下部结构:桥台：桩柱式桥台，桩基采用?100cm钻孔灌注桩；　　桥墩：桩柱式桥墩，桩基采用?100cm钻孔灌注桩。
