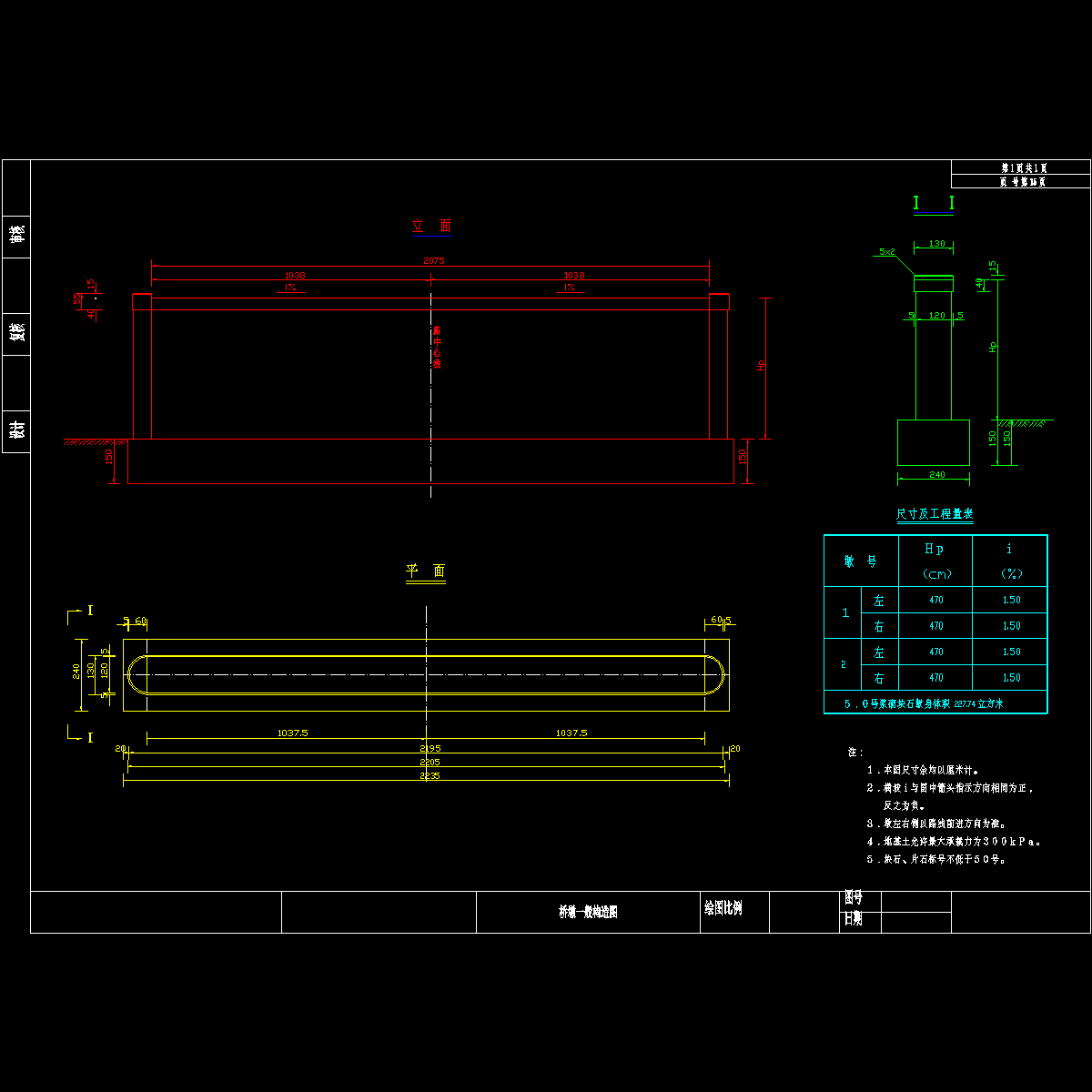

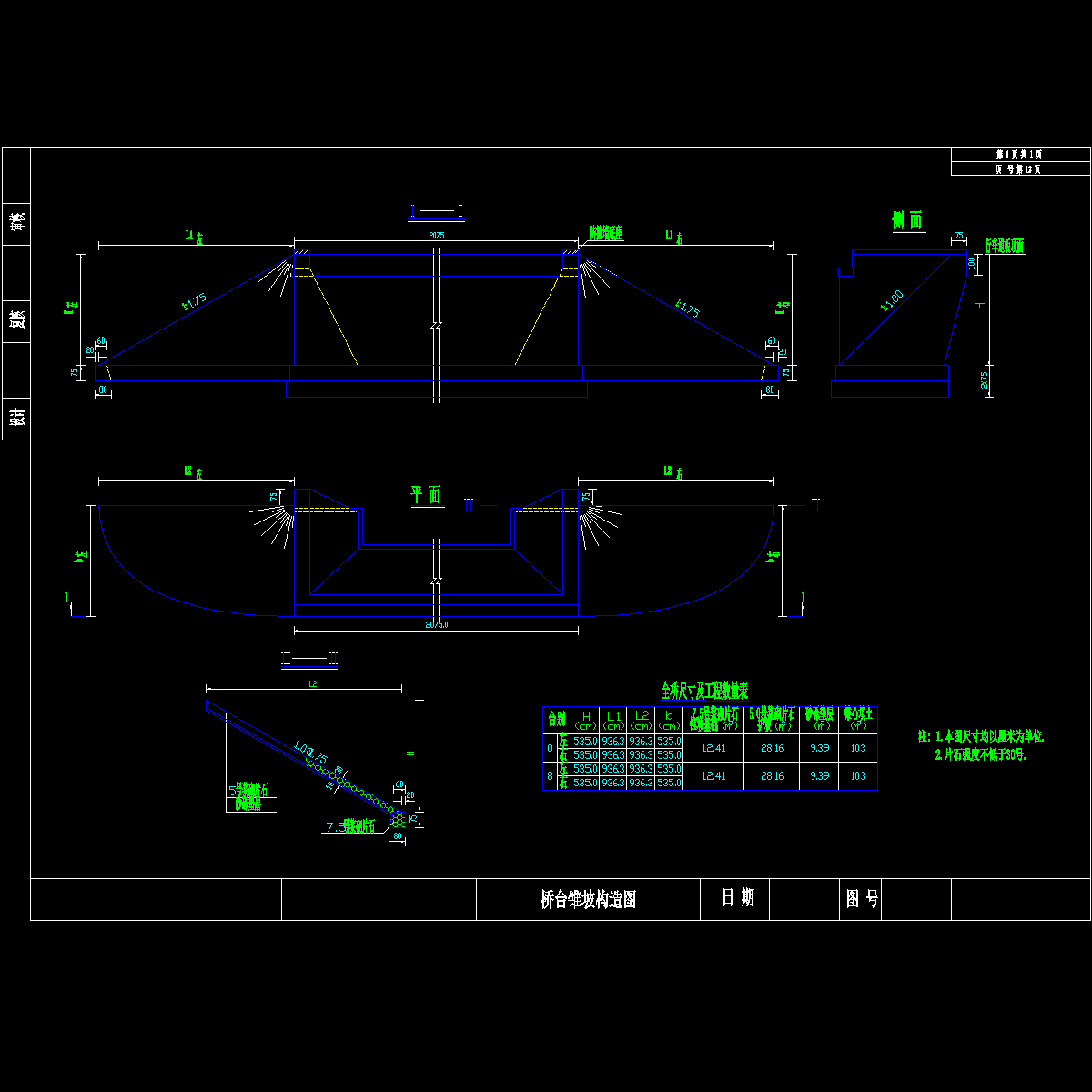

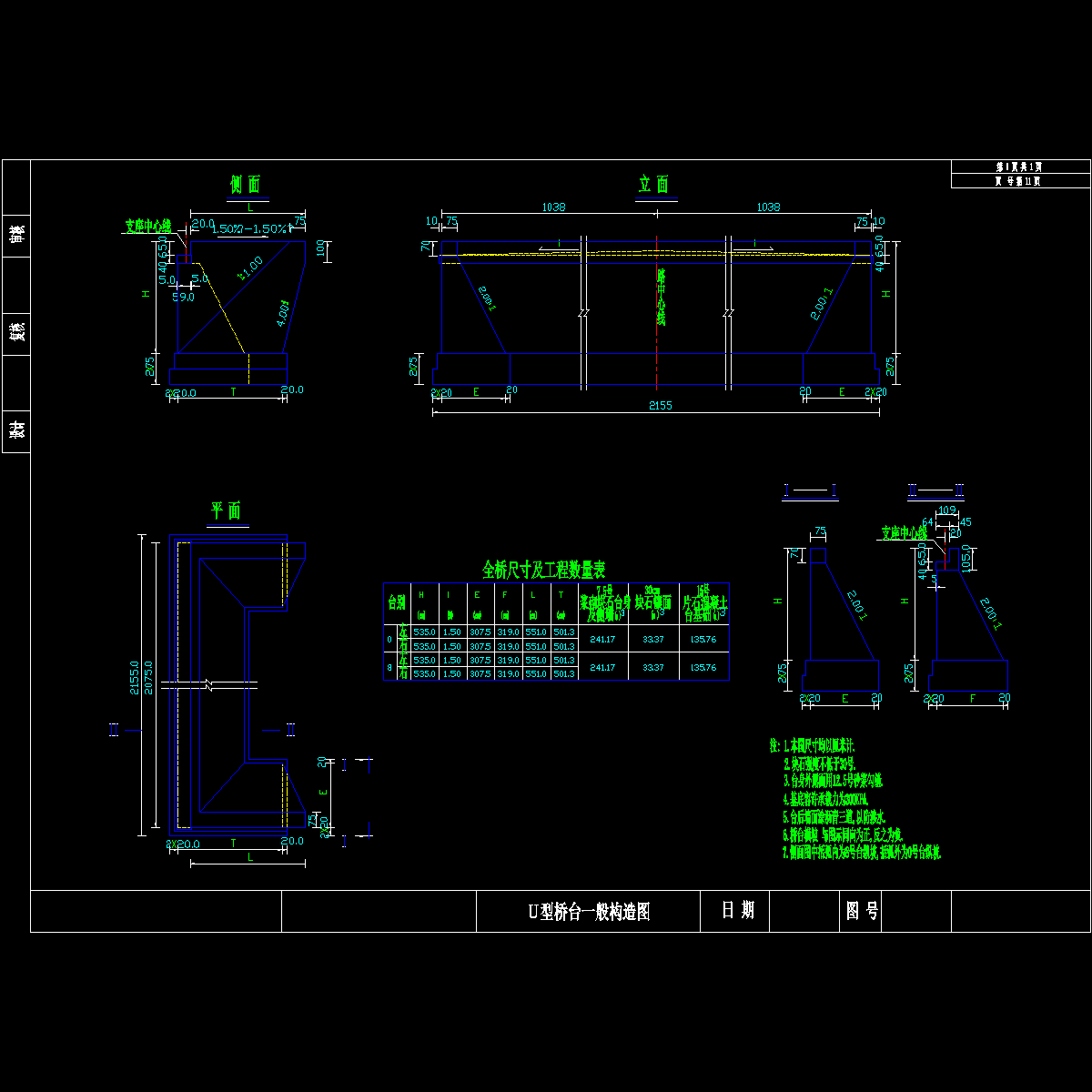

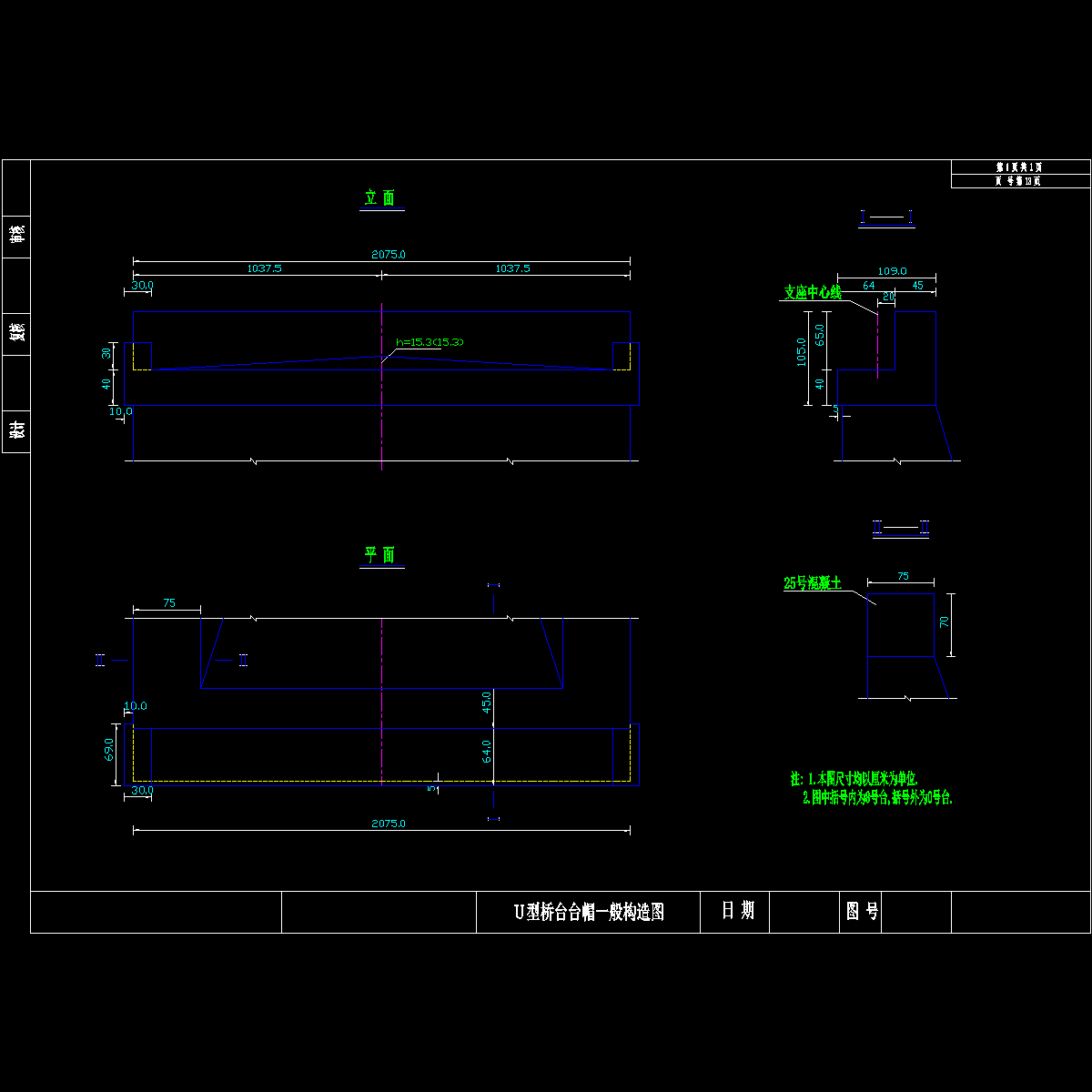

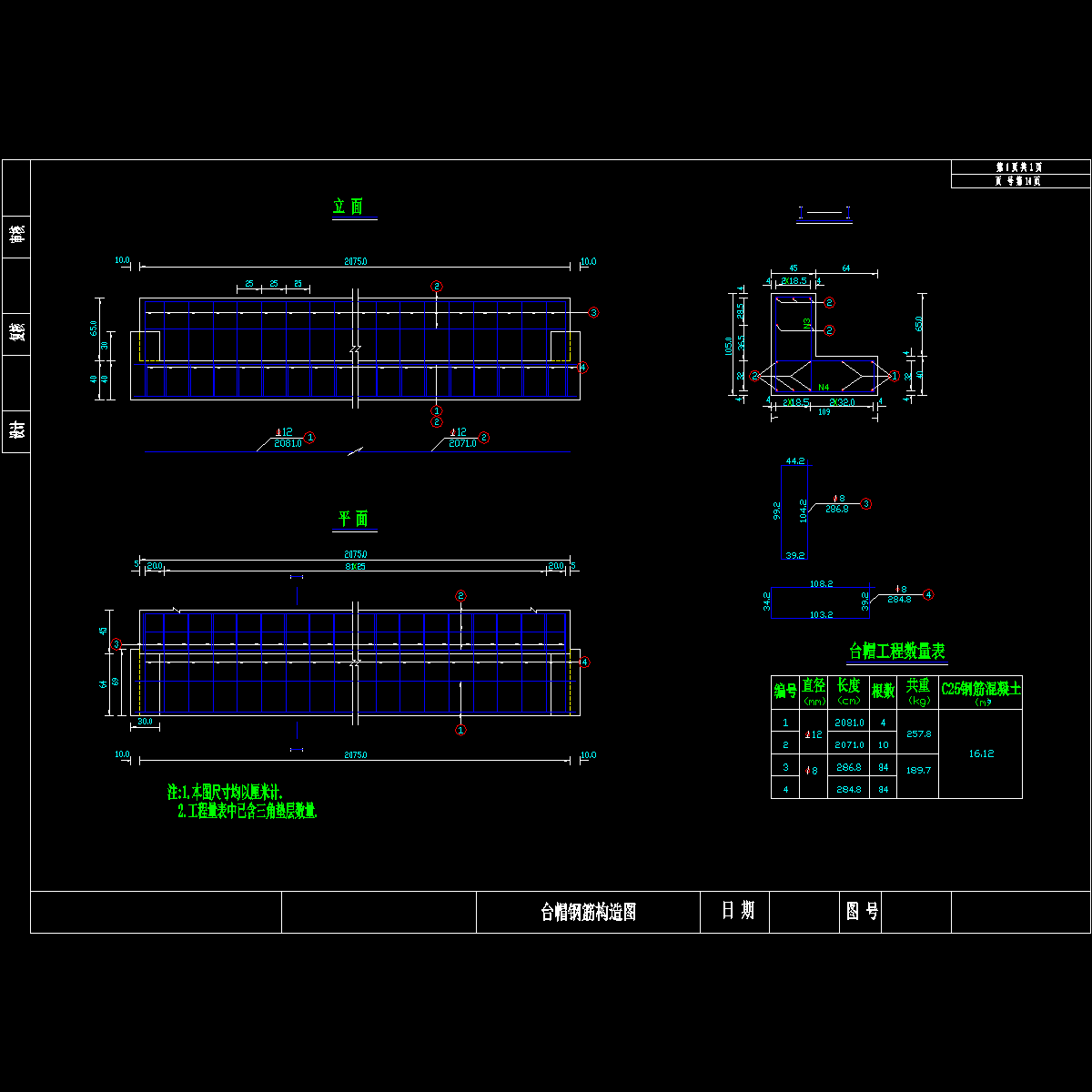

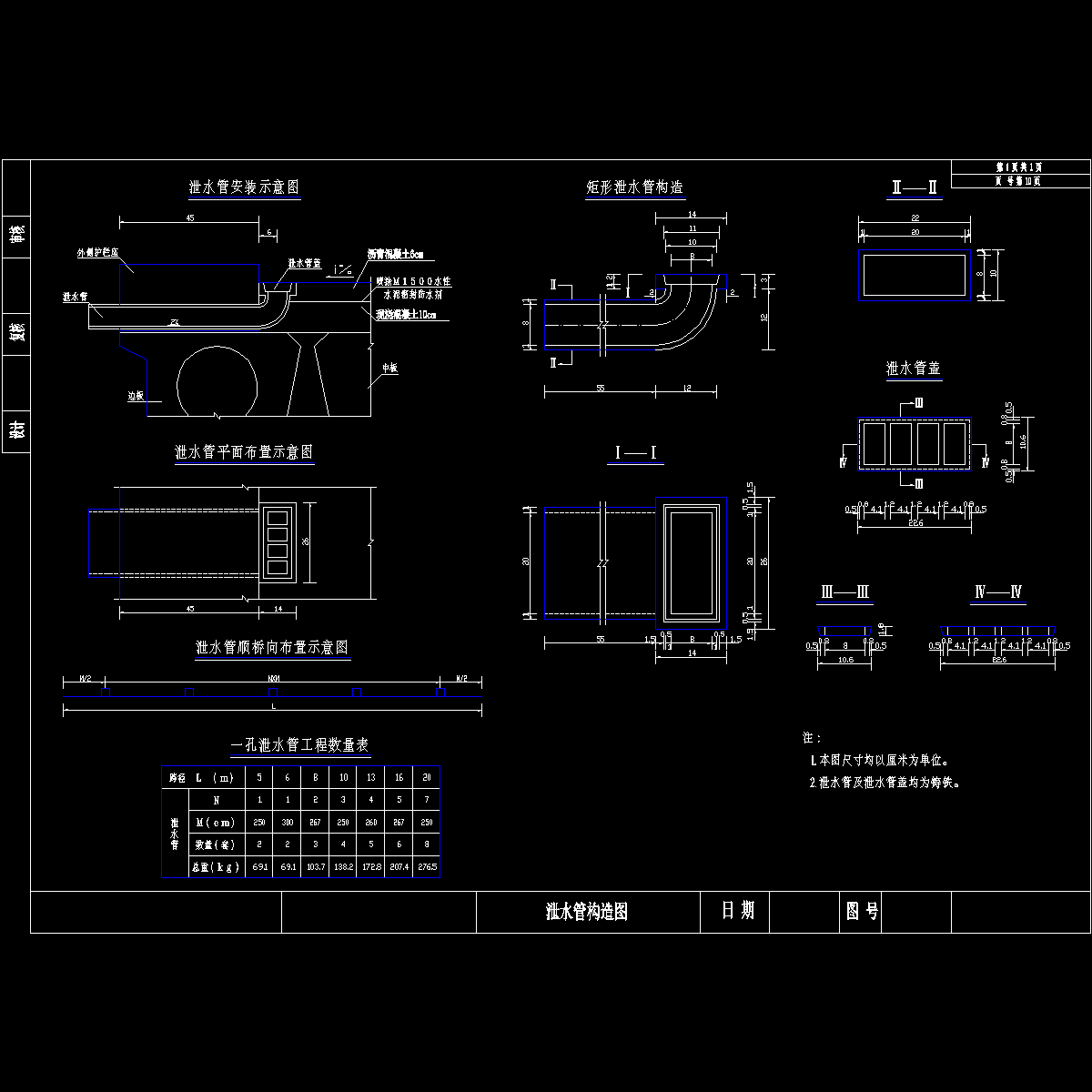

二、设计说明 1、项目概要 根据 交通局的要求，本桥上部采用13m预制钢筋混凝土空心板，下部结构采用浆砌实体式桥台、桥墩，扩大基础，斜交角度为0度。 2、技术标准及采用规范 2.1设计公路等级：三级； 2.2设计荷载：汽-20，挂车-100； 2.3桥面宽度：20.75米。 2.4抗震烈度：VII度设防。 2.5最大冻深：0.5米。 13m预制钢筋混凝土空心板桥施工图纸 1、本册目录 2、设计施工说明 3、桥型布置图 4、板一般构造图 5、中板钢筋构造图 6、边板钢筋构造图 7、桥面铺装钢筋构造图 8、防撞墙钢筋构造图 9、桥面连续钢筋构造图 10、泄水管构造图 11、Ｕ型桥台一般构造图 12、桥台锥坡构造图 13、Ｕ型桥台台帽一般构造图 14、台帽钢筋构造图 15、桥墩一般构造图 16、墩帽钢筋构造图 17、桥台台后排水布置图 18、桥台挡块钢筋构造图 19、桥台支座布置及锚栓构造图 20、橡胶支座平面 剖面图 21、TST伸缩缝构造图
10.dwg
11.dwg
12.dwg
13.dwg
14.dwg
15.dwg
16.dwg
17.dwg
18.dwg
19.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
