三级公路13m空心板桥设计CAD图纸
附件详情
- 1.设计施工说明
- 2.桥型布置图
- 3.板一般构造图
- 4.中板钢筋构造图
- 5.边板钢筋构造图
- 6.桥面铺装钢筋构造图
- 7.防撞墙钢筋构造图
- 8.桥面连续钢筋构造图
- 9.泄水管构造图
- 10.U型桥台构造图
- 11.桥台锥坡构造图
- 12.U型桥台台帽构造图
- 13.台帽钢筋构造图
- 14.桥墩一般构造图
- 15.墩帽钢筋构造图
- 16.桥台台后排水布置图
- 17.桥台挡块钢筋构造图
- 18.桥台支座布置及锚栓构造图
- 19.橡胶支座平面、剖面图
- 20.TST伸缩缝构造图
附件详情
本桥上部结构采用13m预制钢筋混凝土空心板，下部结构采用浆砌实体形桥台、桥墩，扩大基础，斜交角度为0度。
技术标准：
设计公路等级：三级；
设计荷载：汽-20，挂车-100；
桥面宽度：20.75米。
抗震烈度：VII度设防。
最大冻深：0.5米。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

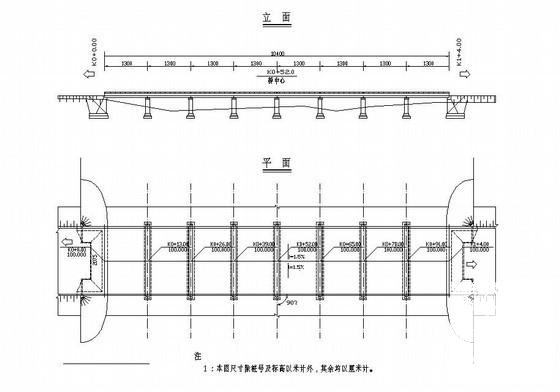

三级公路设计图纸 - 1 -

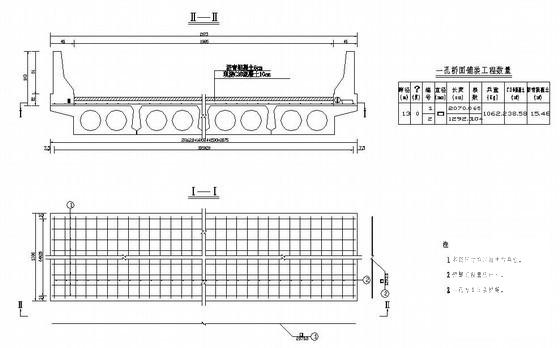

三级公路设计图纸 - 2 -

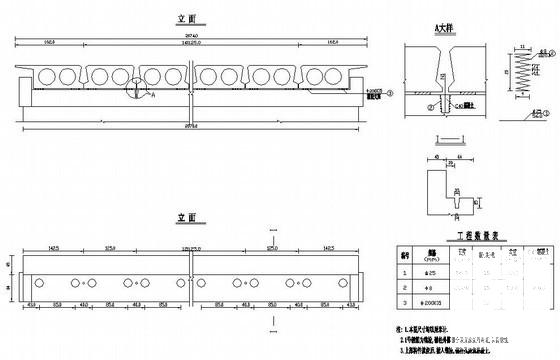

三级公路设计图纸 - 3 -

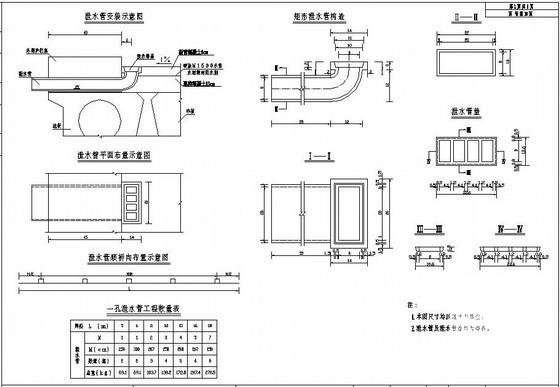

三级公路设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：0.75 MB
- 收藏次数：0
-
文件名称：
附件-996009587696907590.rar
