13m钢筋砼现浇空心板桥CAD施工图纸（23张，公路二级）.dwg

0 主题	0 帖子	1282 积分

Rank: 8 Rank: 8

发表于 2020-11-30 20:25:48 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

桥梁概况：　　 1. 设计荷载：公路-II级。　　 2. 本桥上部采用1X13m钢筋混凝土空心板，下部采用U台扩大基础。　　 3. 本桥位于直线段内，墩台平行布置,桥梁中心线与河道中心线斜交75度。　　 4. 桥梁宽7.5m（0.5 6.5 0.5）　　...... 　　共23张CAD设计图。

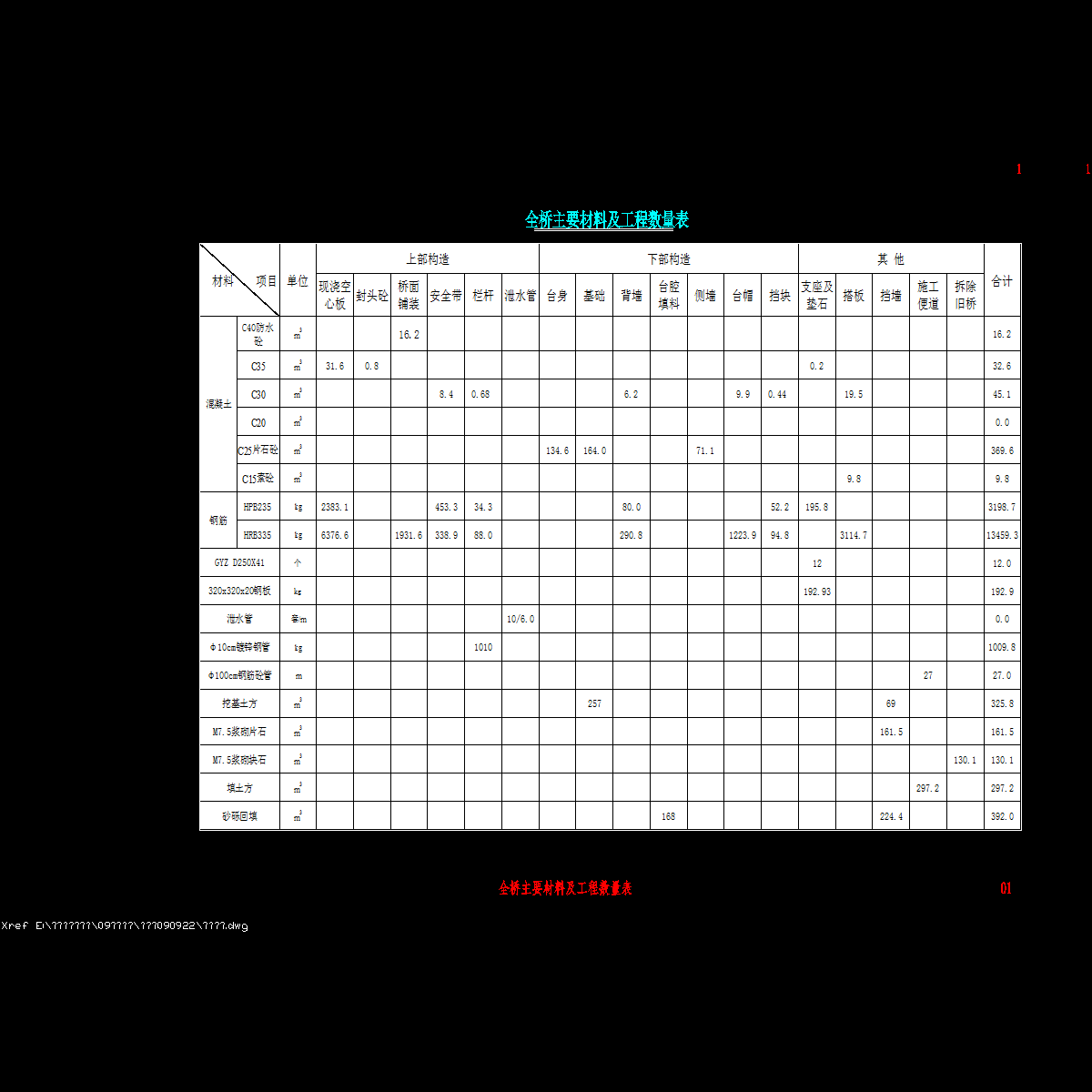

01 工程数量表.dwg

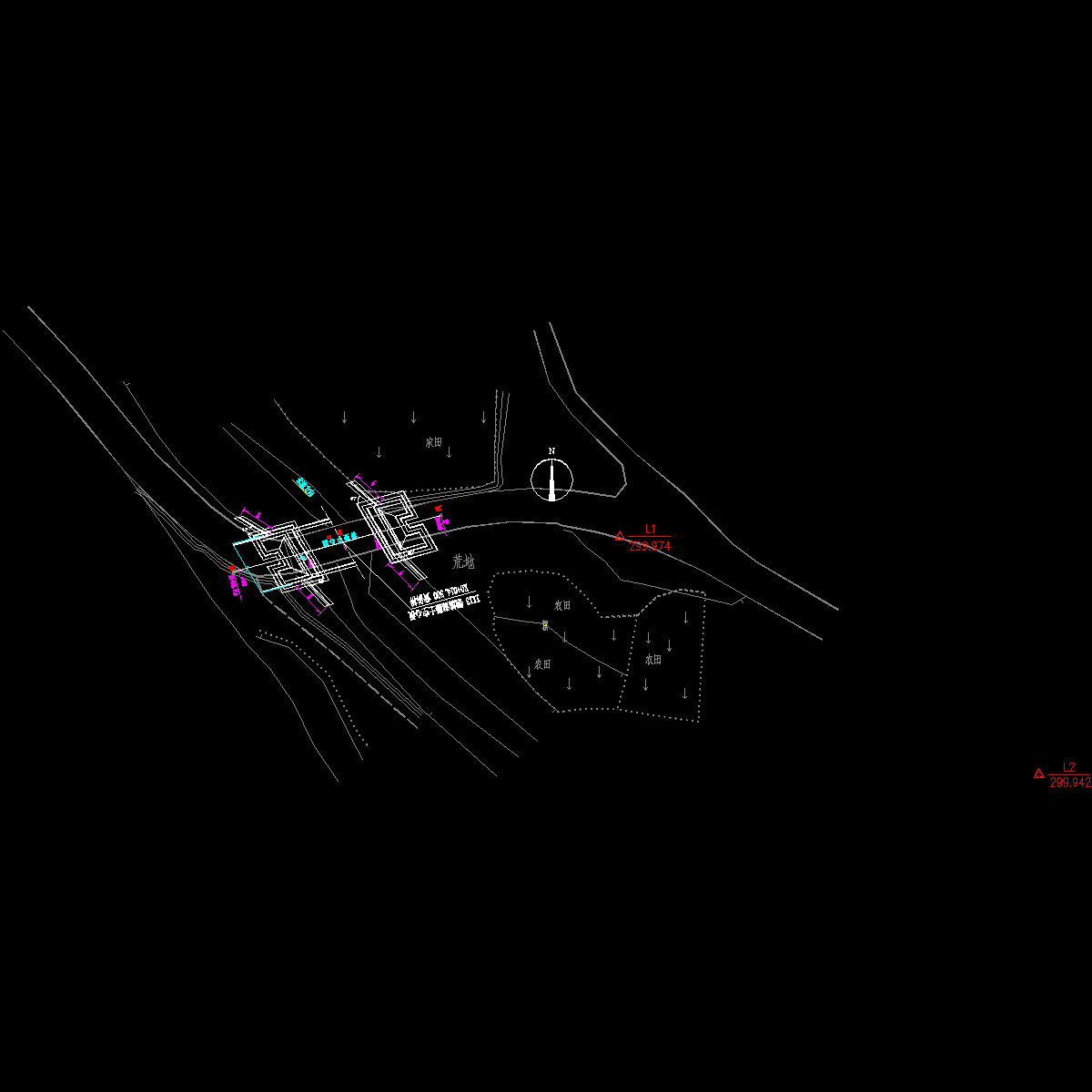

02 桥位平面图.dwg

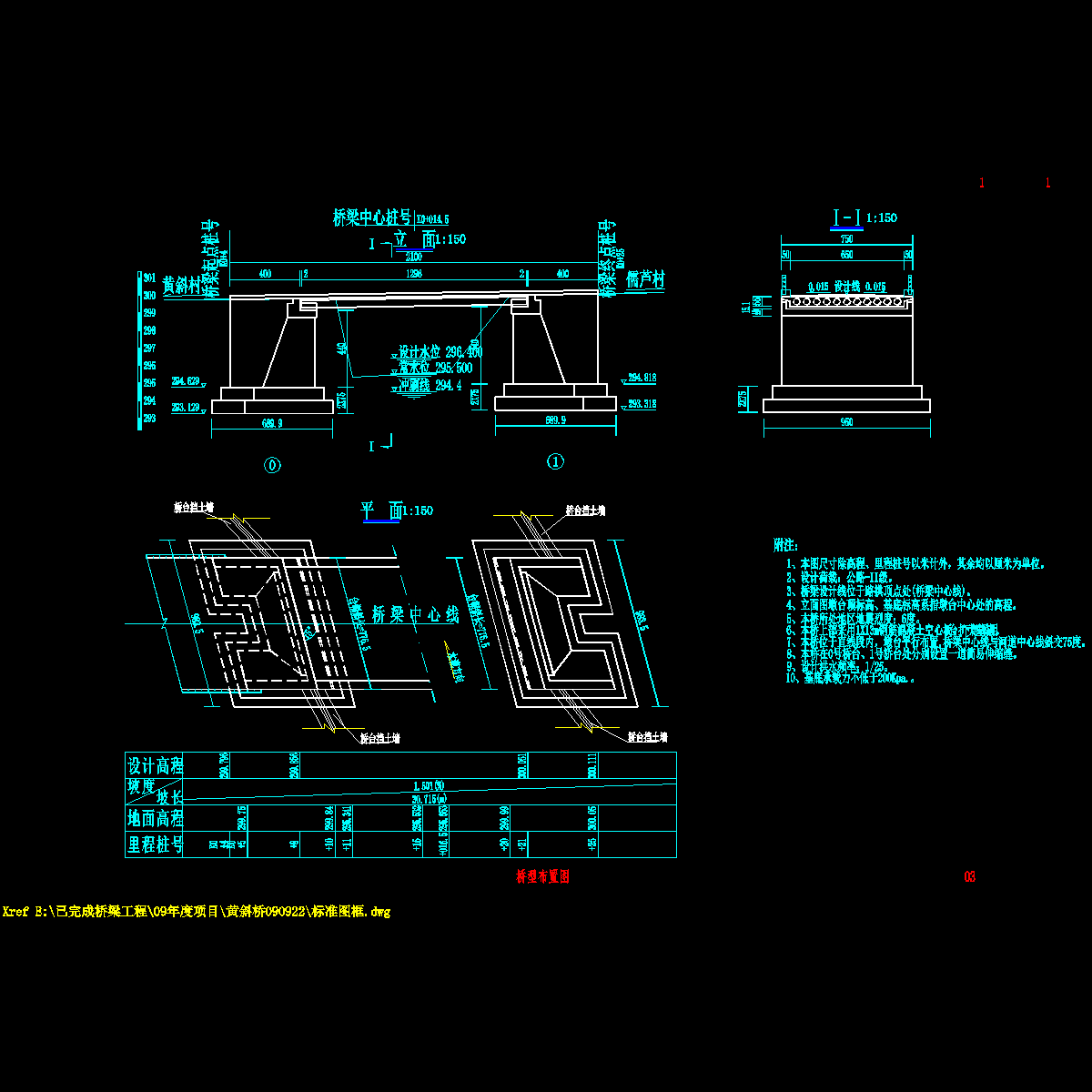

03 桥型布置图.dwg

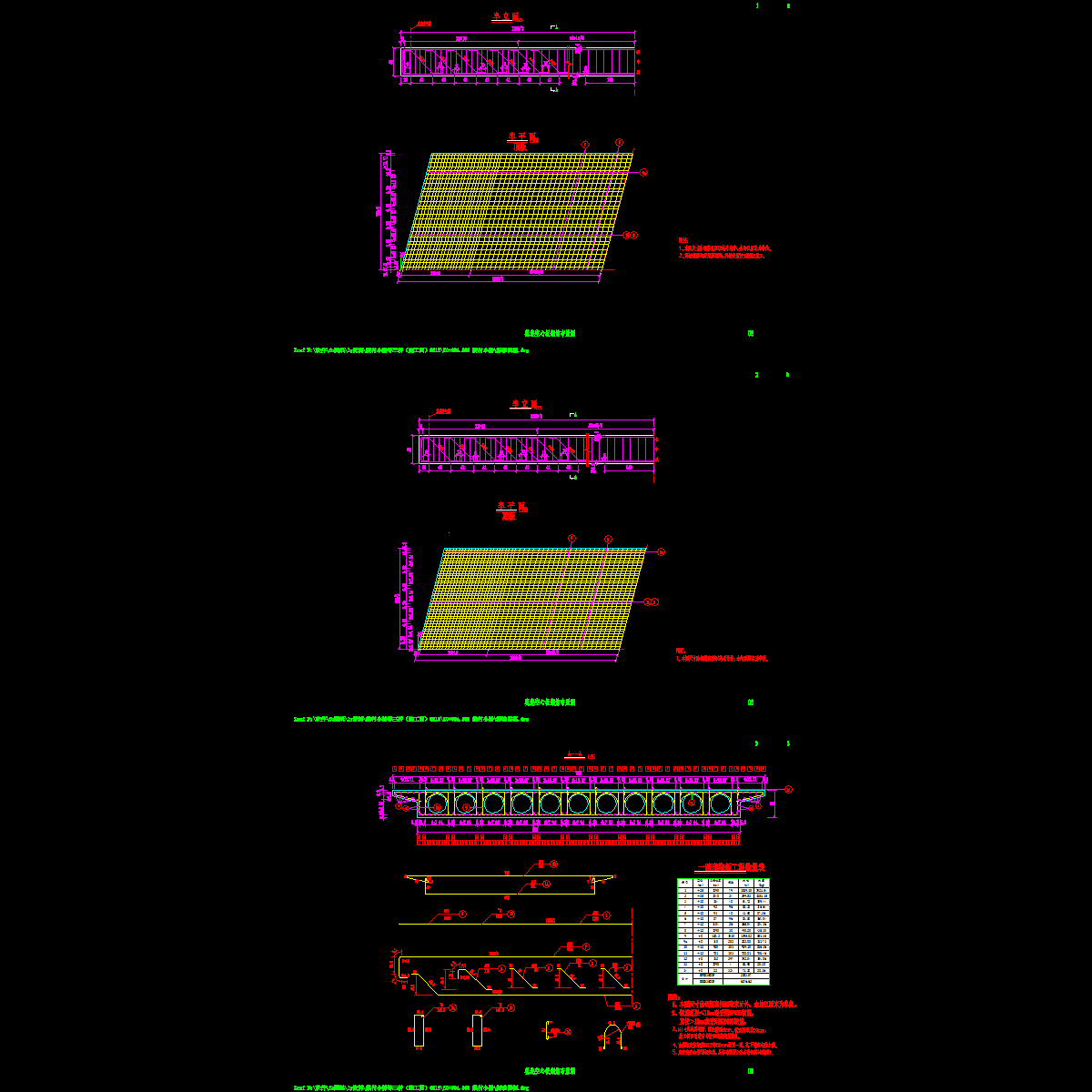

06 现浇空心板钢筋布置图.dwg

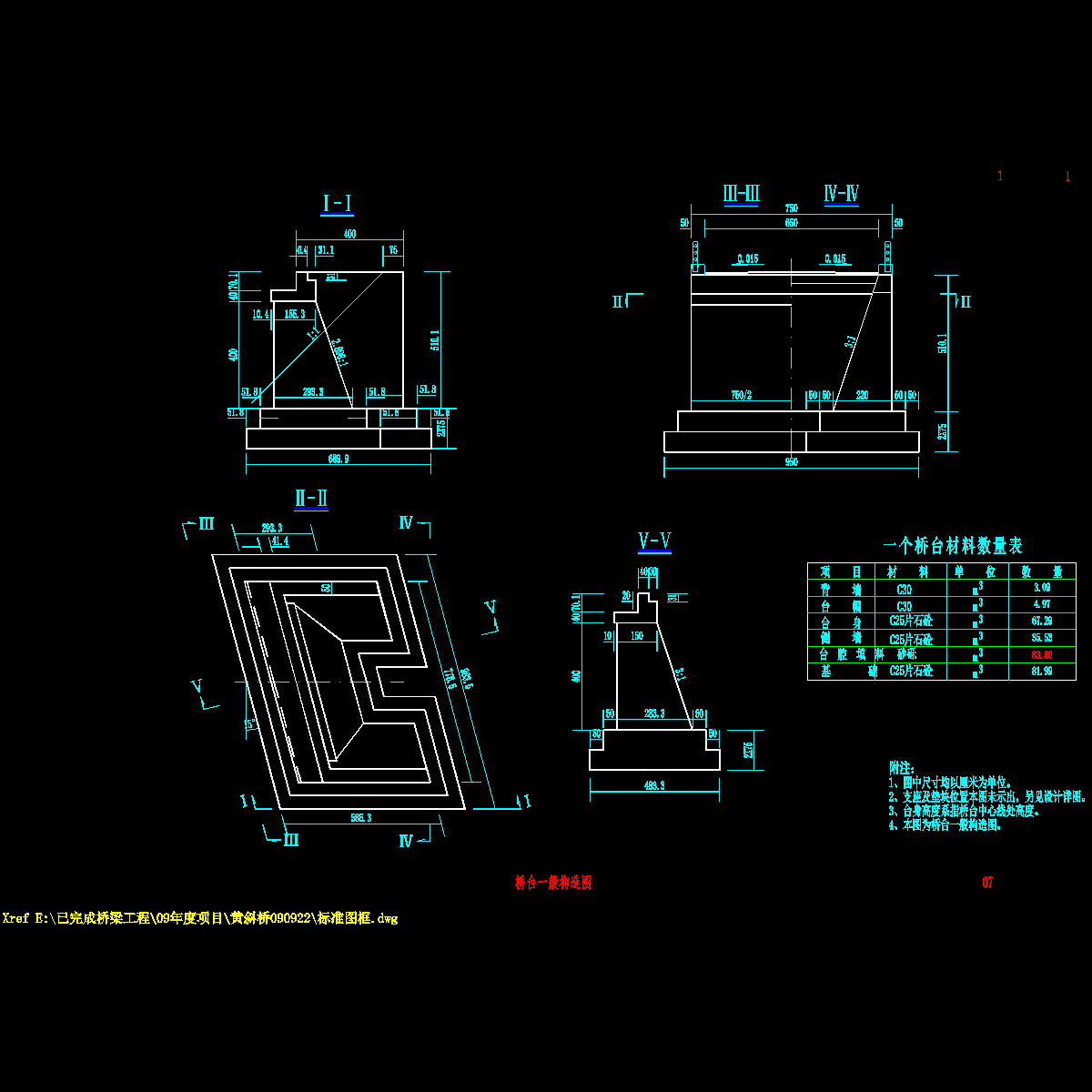

07 桥台一般构造图.dwg

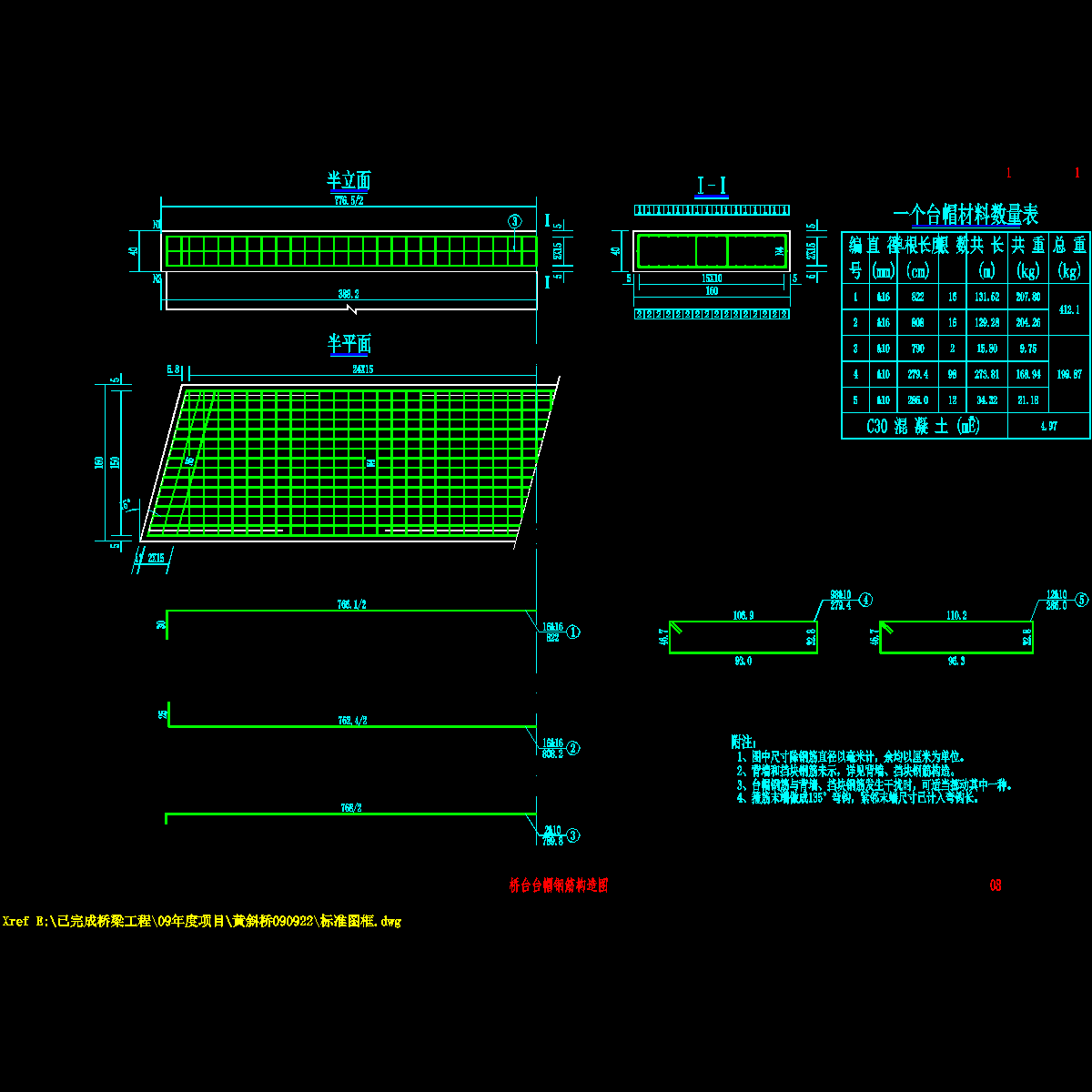

08 桥台台帽钢筋构造图.dwg

09 桥台挡块钢筋构造图.dwg

10 桥台背墙钢筋构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

1.05 MB

下载售价: 100 积分 赚积分
