现浇钢筋混凝土实心板桥CAD施工图纸设计（15张）(dwg)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 跨径大小和多跨总长：15.4m
• 承重构件受力情况：板桥
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

附件详情

汽车荷载：公路－I级；
桥梁宽度：0.5m栏杆 1.5m人行道 24.0m行车道 1.5m人行道 0.5m栏杆，全宽28.0m；
地震动峰值加速度：0.15g
上部结构型式为1孔-6.0米（右交角90°)现浇钢筋混凝土实心板，下部结构为U型桥台扩大基础，桥全长为15.4米。桥宽为0.5m栏杆 1.5m人行道 24.0m行车道 1.5m人行道 0.5m栏杆，全宽28.0米。伸缩缝采用微量简易伸缩缝。支座采用1厘米厚油毛毡

设计说明
总体布置图
横断面布置图
桥台一般构造图
台帽钢筋构造图
侧墙帽构造图
现浇板一般构造图
现浇板钢筋构造图
桥面铺装构造图

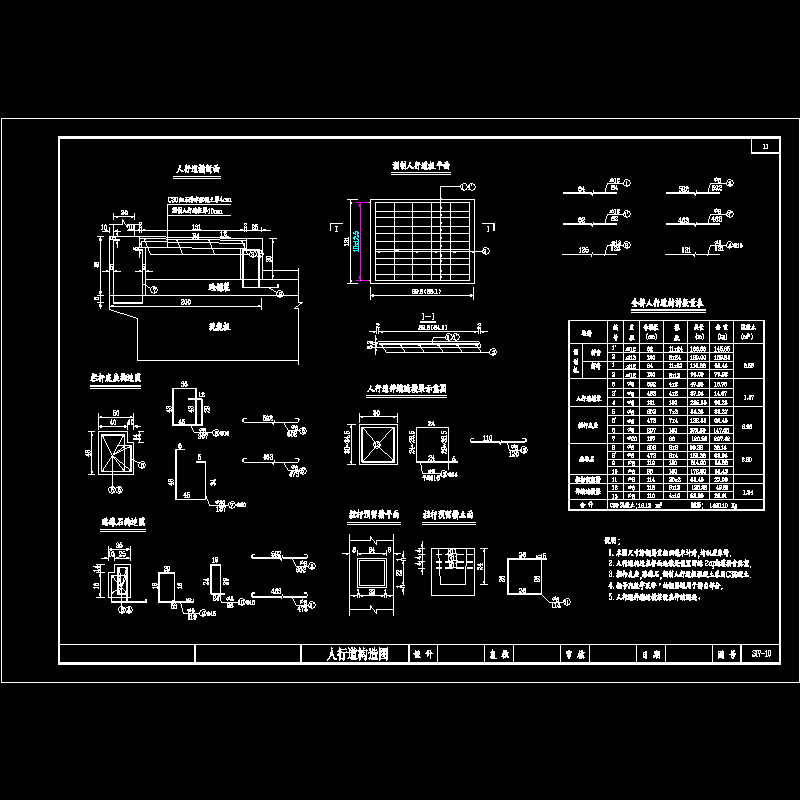

人行道构造图
栏杆布置图
栏杆构造图
……
共计15张

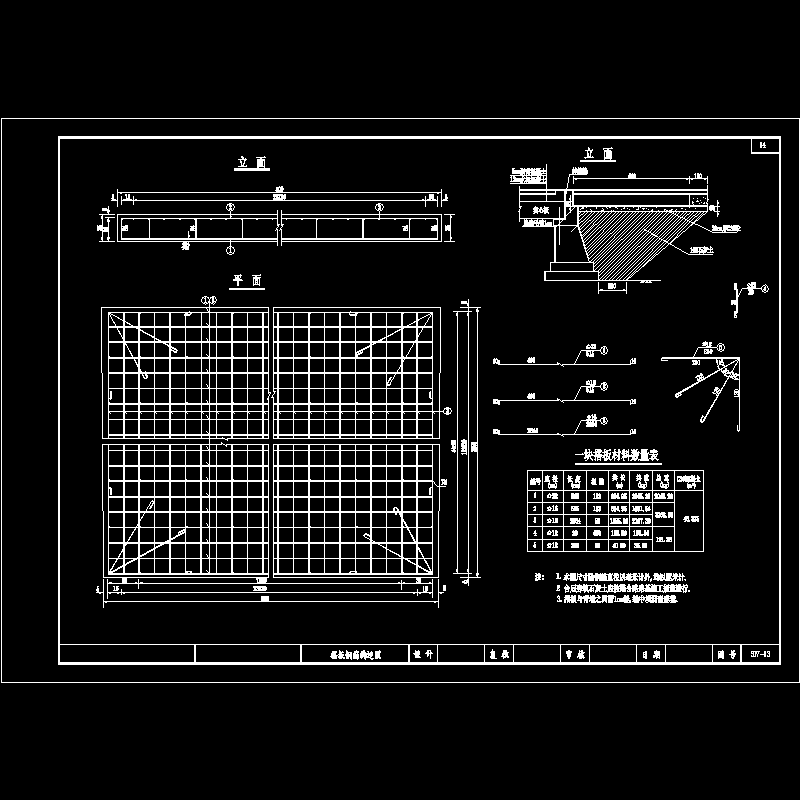

搭板钢筋构造图

栏杆布置图

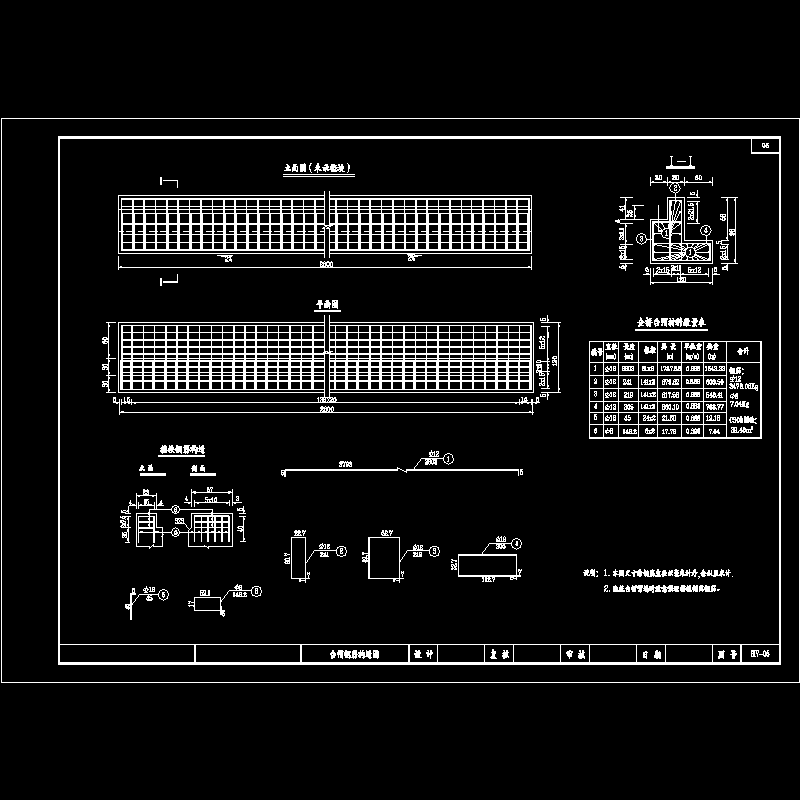

台帽钢筋构造图

桥台一般构造图

人行道板

tk.dwg

人行道板.dwg

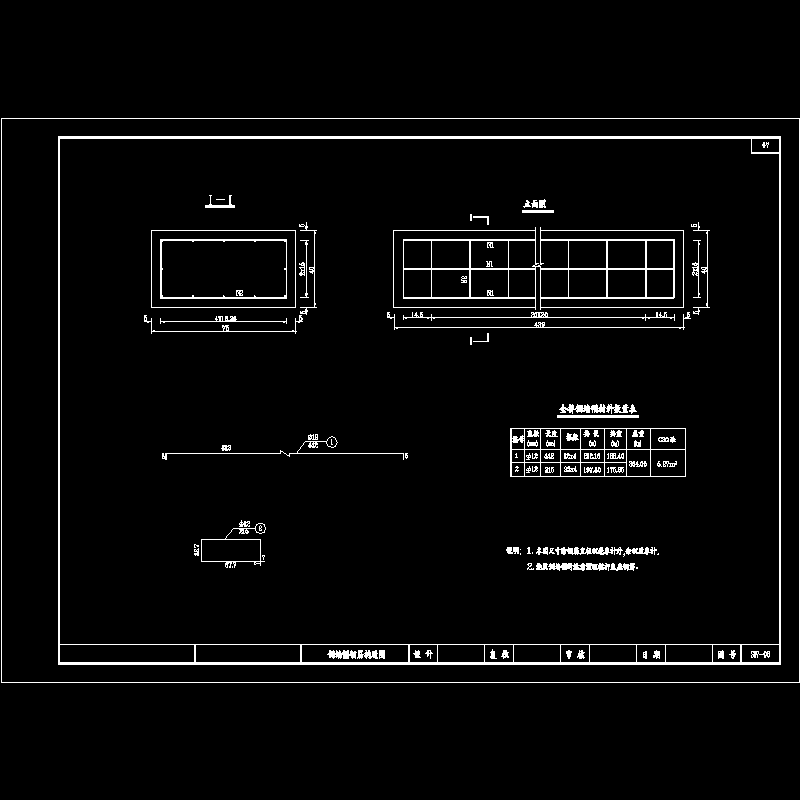

侧墙帽.dwg

台帽钢筋构造图.dwg

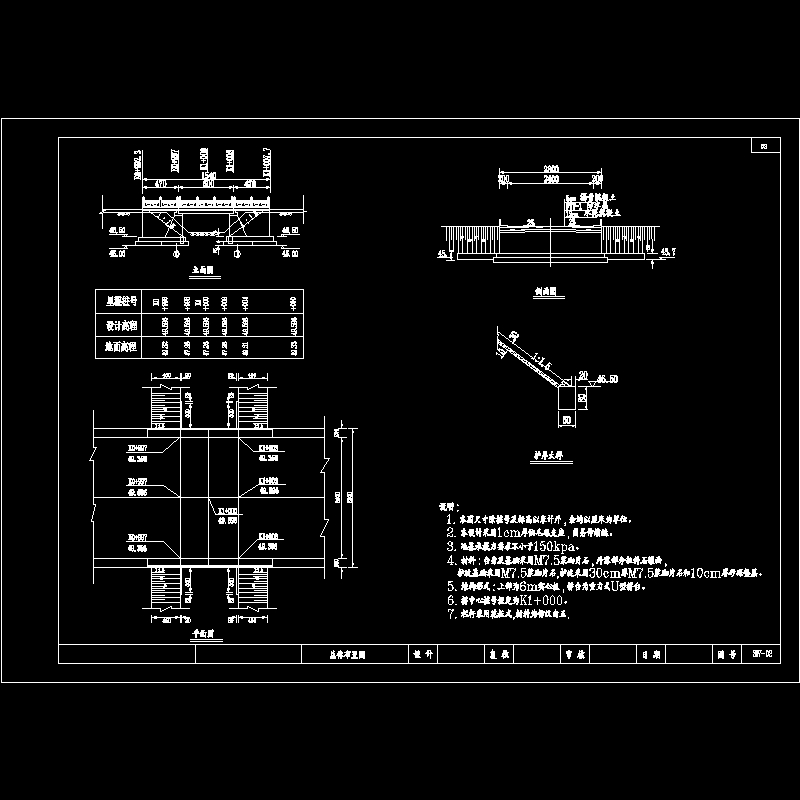

总体布置图.dwg

搭板钢筋构造图.dwg

栏杆.dwg

栏杆布置图.dwg

栏杆构造.dwg

桥位地形.dwg

桥台一般构造图.dwg

桥面铺装构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
