1X8米钢筋混凝土现浇板桥施工图纸21张cad构造图

  • 位置:安徽
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:8m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

  • 设计说明
  • 工程数量表
  • 桥位平面图
  • 桥型总体布置图
  • 横断面布置图
  • 现浇板一般构造图
  • 现浇板钢筋构造图
  • 桥面铺装钢筋构造图
  • 桥台一般构造图
  • 台帽钢筋构造图
  • 防震挡块钢筋构造图
  • 桥台支座及垫石构造图
  • 伸缩缝构造图
  • 台背连续钢筋构造图
  • 泄水管构造图
  • 防撞护栏钢筋构造图
  • 搭板钢筋构造图
  • 驳岸一般构造图
  • 勘探点平面布置示意图
  • 钻孔柱状图

附件详情

设计依据:《公路桥涵施工技术规范》(JTG/TF50-近代);《公路桥梁技术状况评定标准》(JTG/TH21-近代)
荷载等级:公路-Ⅰ级;桥梁横断面组成:净11m(行车道)+2X0.5m(护栏)。上部结构采用普通钢筋砼现浇板;下部结构采用U型台,桥台采用扩大基础。本桥平面位于直线上,桥面横坡为双向2%,纵断面纵坡-1.620%,斜交120°。0号台处设置伸缩缝,1号台处为台背连续。0、1号台后搭板长度均为6m。
……
工程材料:铸造铁泄水管,板式橡胶支座,T型钢板。300X300X30钢板。M7.5浆砌片石。4.6m支架。
……
共计21张,

桥面铺装钢筋构造图

桥台一般构造图

台帽钢筋构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

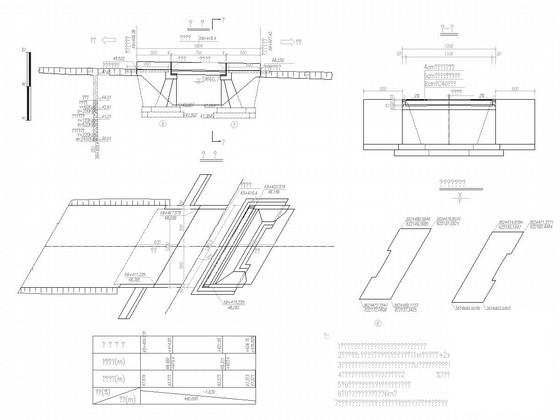

  • 现浇板桥施工图 - 1
    现浇板桥施工图 - 1
  • 现浇板桥施工图 - 2
    现浇板桥施工图 - 2
  • 现浇板桥施工图 - 3
    现浇板桥施工图 - 3
  • 现浇板桥施工图 - 4
    现浇板桥施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
