1x16.0m钢筋混凝土整体现浇板桥设计施工大样图cad构造图

资料简介
赚取积分

附件详情

施工图设计说明
全桥主要工程材料数量表
桥位平面图

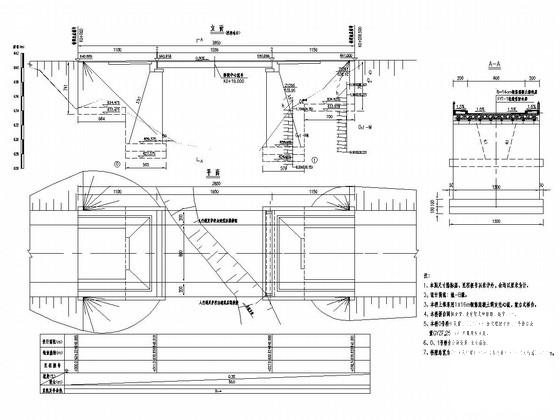

桥型布置图
桥梁上部标准横断面
空心板一般构造图
空心板钢筋构造图
桥台一般构造图
台帽钢筋构造图
梁底预埋钢板布置图
支座安装图
伸缩缝构造图
桥面铺装钢筋构造图
搭板布置图
搭板钢筋布置图
桥台锥坡布置图
桥台排水（急流槽）构造图
人行道构造图
人行道栏杆大样图

附件详情

桥梁概况：
桥梁为单幅桥结构，桥梁宽度为2m（人行道）+8m(车行道)+2m（人行道）=12 m。综合考虑河道宽度、两岸地形情况及现场预制场地有限等因素，上部结构采用1×16.0m钢筋混凝土整体现浇板；桥台采用U台，扩大基础。本桥平面位于直线上，竖面位于0.3%的纵坡上。桥梁跨越现状河流，河道中心宽约4m。
......
技术标准：
1、设计荷载：城—B级
2、桥梁跨度：1×16m
3、地震烈度：抗震设防烈度低于6度，可不设防；
4、设计行车速度：20km/h
5、设计基准期：50年
6、高程采用假定高程系统。
......
，共25张CAD设计图。

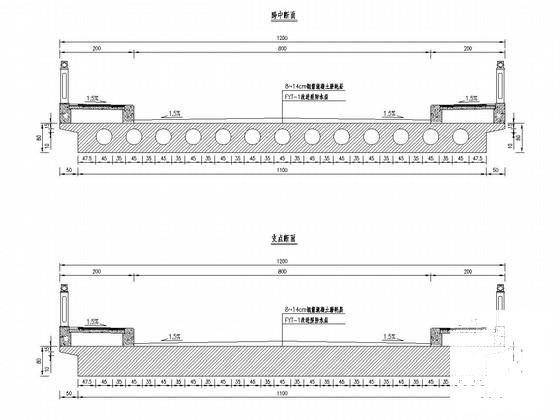

桥梁上部标准横断面

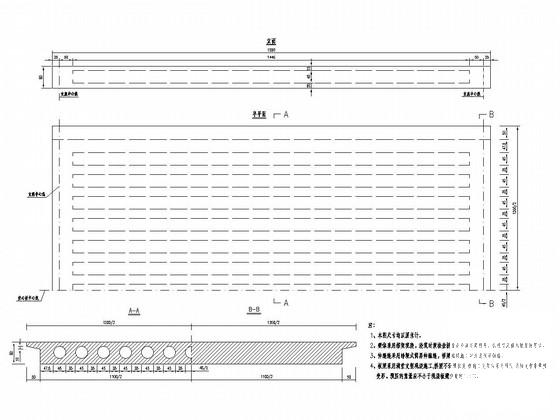

空心板一般构造图

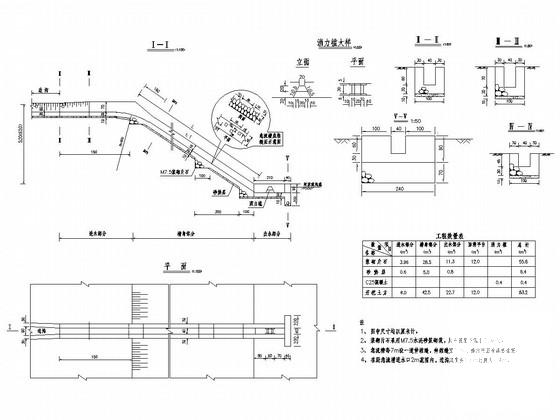

桥台排水（急流槽）构造图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
